发动机动力传输用连杆结构三维设计

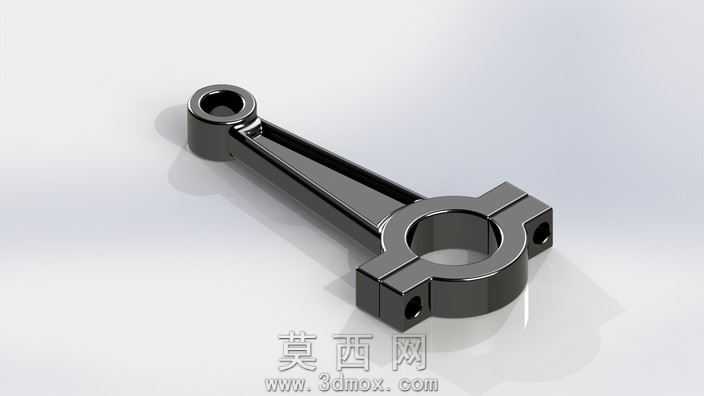

本作品为发动机核心传动部件连杆的三维建模设计，建模过程依托三维参数化设计软件完成，全程采用全参数化草图绘制与特征建模结合的方式搭建整体结构。首先根据连杆的实际工作受力需求绘制两端环形结构的基准草图，小头端为整圆通孔结构，用于连接活塞销传递活塞往复运动的作用力，大头端为分体式环形基座结构，预留了螺栓装配孔位，用于包覆曲轴曲柄销实现动力的换向传输，中间杆身采用工字形截面设计，在保证整体结构强度的前提下尽可能降低构件自重，减少发动机运转过程中的往复惯性力。建模阶段对各部位的过渡圆角做了精细化处理，避免应力集中导致的构件疲劳损坏，所有装配孔位的同轴度、端面平行度均按照机械加工公差标准做了参数约束，确保模型可直接对接后续的工程图生成与仿真分析流程。材质渲染阶段选用了高强度合金钢材质预设，调整金属材质的粗糙度、反射率参数模拟真实锻钢构件的金属质感，添加了环境HDR光照实现金属表面的自然光影反射效果，渲染输出的效果图清晰展现了连杆各部位的结构细节与加工质感。设计过程中充分考虑了连杆在发动机工作循环中承受的交变拉压载荷与惯性冲击，杆身的截面尺寸、两端环体的壁厚均经过结构强度校核优化，分体式大头的连接耳位置做了加厚处理，螺栓孔周边添加了加强凸台结构，提升装配部位的结构强度，整体模型结构严谨，细节完整，既可以作为机械原理教学的演示模型，也可为发动机零部件的设计优化、有限元受力分析提供精准的三维数字模型基础，模型的各特征参数均可编辑调整，能够适配不同排量、不同结构类型发动机的连杆设计改型需求。
