轮毂电机配套减震连接手柄结构设计

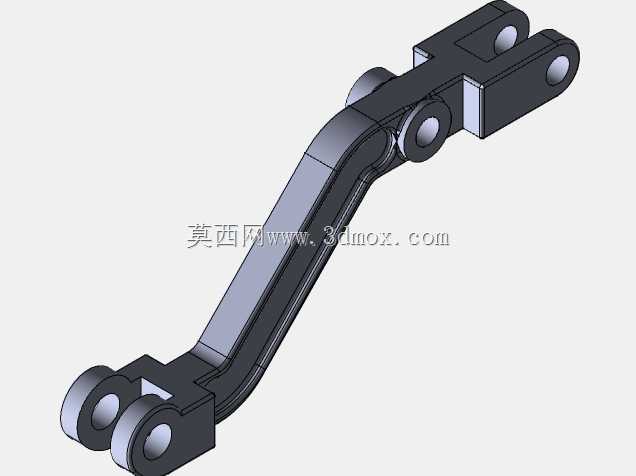

　　这款减震连接手柄主要应用于搭载轮毂电机的两轮代步设备悬架系统中，作为减震器与轮边支撑结构之间的传力铰接构件，承担着传递路面冲击载荷、约束减震器运动轨迹、保障悬架动作平顺性的核心作用。在实际骑行工况下，路面颠簸带来的纵向、垂向复合载荷会通过轮轴传递到该手柄两端的铰接孔位，再经由中间的弯臂结构传导至减震器芯轴，避免载荷直接冲击轮毂电机壳体，保护电机内部绕组与轴承不受额外冲击损伤。从结构设计逻辑来看，整体采用弯臂式异形构型，并非等截面直杆设计，臂身的弯曲弧度完全匹配悬架跳动行程中的运动包络，避免车轮上下跳动时构件与周边的电机线束、刹车管线、挡泥板支架发生运动干涉。两端的双叉耳铰接结构分别对应减震器下端安装位与轮边摇臂的连接位，

　　每个铰接位都设计了同轴双孔结构，相比单耳铰接能大幅降低连接销轴的弯曲应力，同时提升铰接副的抗侧向扭转能力，应对过弯时的侧倾载荷不会出现铰接位卡滞或变形。设计过程中对安装边界做了严格的尺寸约束，两端铰接孔的中心距是匹配对应规格减震器行程的核心参数，孔位的同轴度公差控制在0.02mm以内，保证销轴装配后无偏磨，臂身的截面厚度经过载荷校核，在满足1.5倍额定冲击载荷强度要求的前提下，通过局部挖空、等强度过渡圆角设计降低构件自重，避免增加轮下簧下质量影响骑行操控性。臂身与两端叉耳的过渡位置全部采用大圆角平滑过渡，消除应力集中风险，在长期交变载荷作用下不会出现根部断裂问题。铰接孔位的端面预留了标准卡簧槽与衬套安装位，

　　可配套耐磨铜衬套或橡胶缓冲衬套，根据不同的减震调校需求选择装配，既可以满足运动型车型对铰接刚性的要求，也能适配通勤车型对震动过滤的需求。在实际装配场景中，该构件不需要额外的焊接或二次加工，所有安装孔位均为预制精度孔，现场装配时仅需穿入对应规格的铰接销轴、锁紧卡簧即可完成安装，后期维护时单独拆卸该手柄也不需要拆解整个轮毂电机总成，大幅降低维保的操作难度。
