带凸台连接端聚氨酯真空吸盘结构

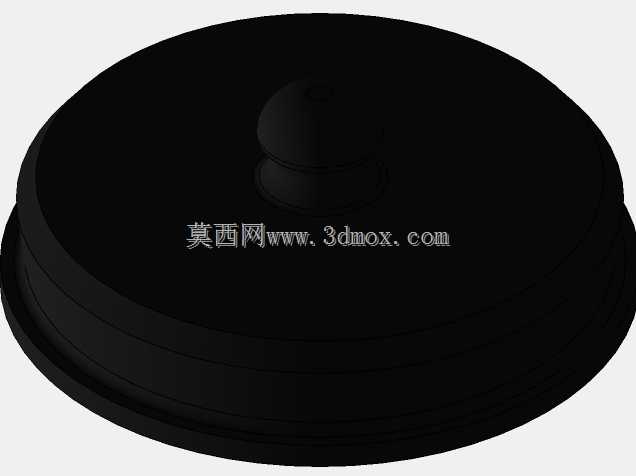

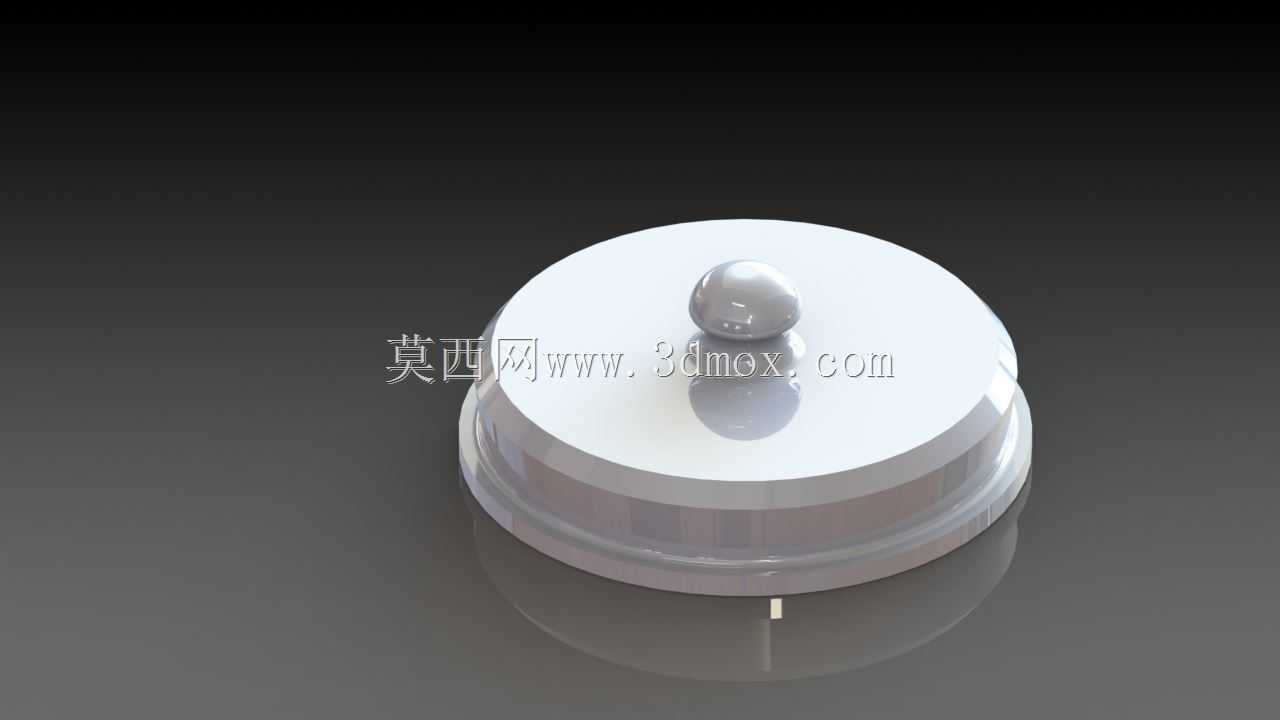

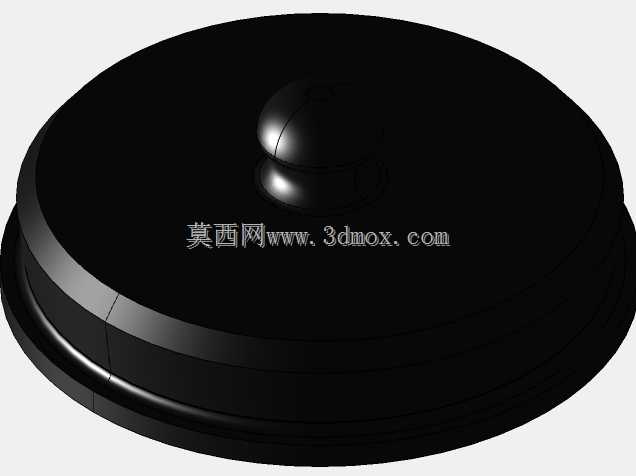

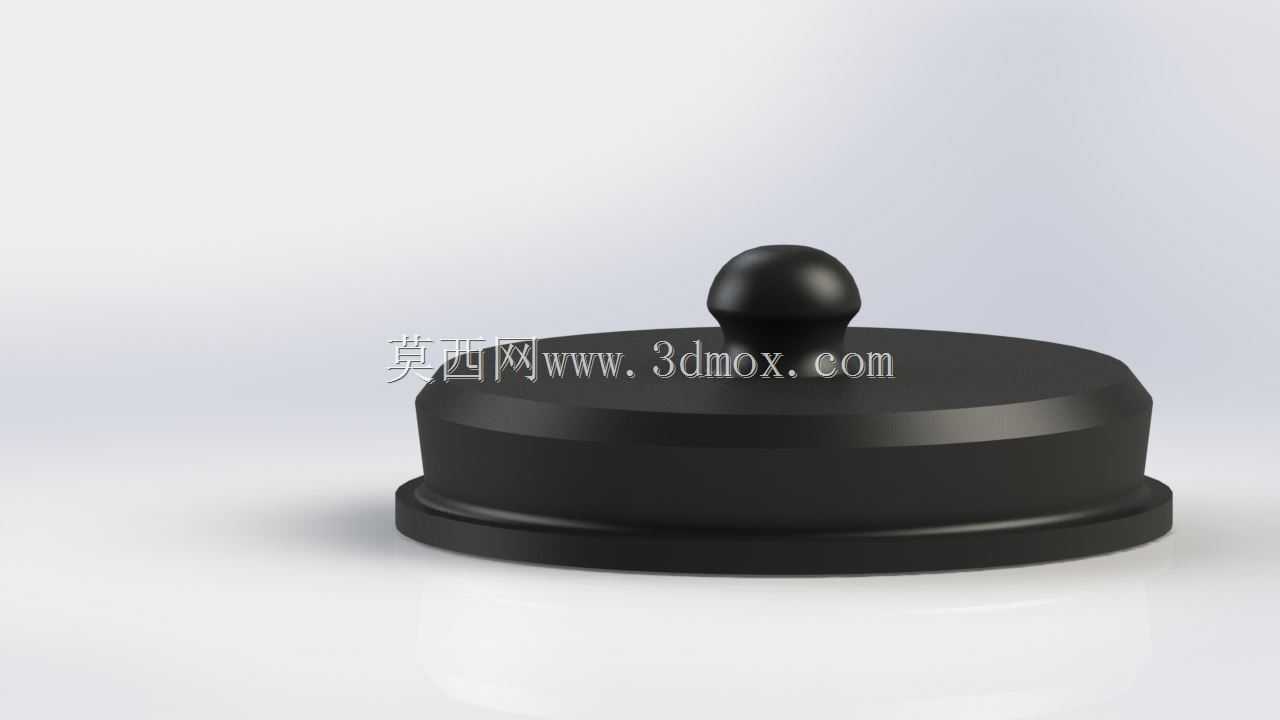

　　这款聚氨酯吸盘是气动真空吸附系统里的末端执行部件，日常在自动化上下料工位、板材搬运设备、轮毂电机组装流水线里都能见到它的身影，主要靠负压产生的吸附力完成工件的拾取、转移、定位固定动作，不会像刚性夹爪那样在工件表面留下夹痕，尤其适合表面平整的薄壁件、涂层件、易刮花工件的搬运作业。从结构设计来看，这款吸盘采用了圆盘式的主体造型，顶部设置了球形凸台连接端，这个结构是为了和真空管路的快插接头做适配安装，球形的接触面能在一定角度范围内补偿安装偏差，避免管路硬连接带来的应力集中，也能减少接头处的漏气概率。吸盘主体做了阶梯式的唇边结构，外层唇边厚度偏薄，接触工件表面时能更好地贴合微观不平整的面，快速建立密封负压腔，

　　内层的阶梯加强结构则是为了提升吸盘整体的抗形变能力，在负压加载时不会出现过度塌陷导致吸附力衰减，也能在横向拖动工件时提供足够的侧向摩擦力，避免工件移位。设计时首先考虑的是安装边界的适配性，顶部连接端的尺寸匹配常规的气动快插接头规格，不需要额外做转接件就能直接装在现有真空支杆上，吸盘整体的高度控制在紧凑范围内，在多吸盘阵列排布的大尺寸吸附工装上，不会因为单支吸盘过高导致整体工装的Z向尺寸冗余，也能减少相邻吸盘之间的干涉概率。材质选用聚氨酯是综合了使用场景的需求，相比普通橡胶吸盘，聚氨酯的耐磨性能更好，在频繁接触金属工件、反复抬升下压的工况下，唇边的磨损速度更慢，使用寿命更长，

　　同时聚氨酯的耐油性能也适配机加工车间里有少量切削油残留的工件表面，不会因为接触油污快速老化开裂。在实际选型使用时，这款吸盘的有效吸附直径覆盖常规中小型工件的搬运需求，单支吸盘在-60kPa的常规工作负压下，能提供足够的垂直吸附力，搭配多支阵列使用时可以承载更大尺寸的平板类工件，比如钣金件、玻璃面板、塑料壳体都能稳定吸附。设计过程中特意规避了尖锐的棱角结构，整个吸盘的外轮廓都做了圆弧过渡，一方面是脱模生产的工艺需求，另一方面也能避免吸盘在和工件接触时刮伤工件表面，底部唇边的刃口做了微小的圆角处理，既保证密封性能，也不会因为刃口过薄在频繁接触工件时出现卷边破损。另外吸盘顶部的球形凸台和主体连接的位置做了加厚处理，这个位置是应力集中的区域，加厚之后能承受管路拉扯、工件偏载带来的侧向力，避免连接位置断裂导致吸盘脱落。
