自行车减震悬架结构三维设计

　　在两轮代步工具的结构设计体系中，减震悬架是直接影响骑行体验与车架寿命的核心部件，这套自行车悬架结构的建模工作，完全围绕实际骑行工况的受力特点展开拆分设计。日常通勤、轻度越野骑行过程中，路面传递的颠簸冲击力会直接作用于轮组，若没有缓冲结构承接，不仅会让骑行者承受持续的震动反馈，长期交变载荷还会造成车架焊接位置出现疲劳裂纹，这套悬架的核心功能就是通过弹性元件的形变吸收冲击能量，再配合阻尼结构耗散震动能量，避免冲击力直接传递到车架与骑乘者身上。

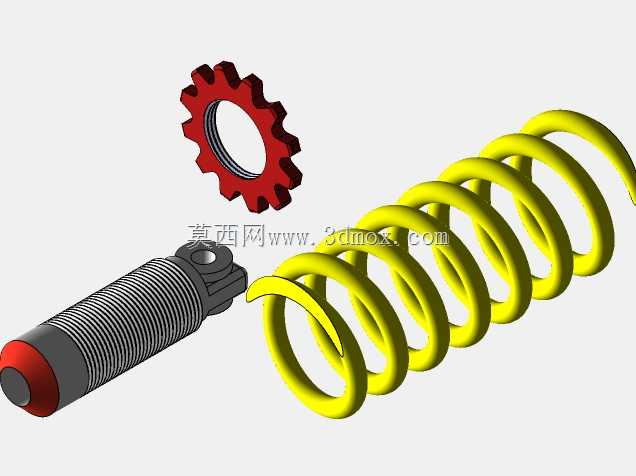

　　从结构拆分来看，整套悬架被拆解为多个独立可装配的零件，核心承载的螺旋弹簧采用等节距圆柱螺旋结构设计，建模时严格匹配弹簧刚度对应的线径、中径、有效圈数参数，保证弹簧在额定压缩行程内不会出现并圈失效，同时弹簧两端的磨平端面结构也做了精准还原，确保安装时弹簧端面与安装座可以完全贴合，不会出现偏载导致的弹簧侧弯问题。与弹簧配合的阻尼缸体部分，建模时还原了缸筒、活塞杆、端部连接吊耳的完整结构，吊耳位置的铰接孔尺寸按照自行车车架常用的安装销轴规格设定，孔位的同轴度公差在建模时做了对应约束，保证装配后铰接转动顺畅无卡滞。

　　设计过程中特意将所有零件拆分到独立的建模环境中完成，再通过装配约束完成整体组合，这种拆分建模的方式更适配实际生产中的零件加工流程，每个零件的外形尺寸都严格遵循自行车后悬架的安装边界约束，整体压缩后的最小长度、拉伸后的最大长度都控制在常规山地车、通勤电动车轮毂电机适配的悬架安装尺寸区间内，不会出现安装时与车架后叉、轮组、挡泥板等周边部件的干涉问题。连接位置的齿状调节零件也做了细节还原，该结构用于调整悬架的预紧力，适配不同体重骑乘者的使用需求，齿形的啮合角度做了优化，保证调节时档位清晰，骑行过程中不会出现档位自行滑脱的问题。

　　从实际应用场景出发，这套结构不仅可以用于常规人力自行车的后减震改装，也能适配搭载轮毂电机的电动两轮车悬架替换，建模时所有配合面都预留了合理的装配间隙，铰接位置的衬套安装位也做了对应结构预留，方便设计人员根据实际使用场景选择金属衬套或者橡胶衬套匹配不同的阻尼需求。整套模型的结构逻辑完全贴合实际量产悬架的设计思路，没有冗余的装饰性结构，每个特征都对应实际的功能需求，不管是用于结构设计参考，还是用于选型时的安装匹配校核，都能直接提供精准的三维尺寸依据。
