胡斯瓦纳越野摩托可调式后避震结构模型

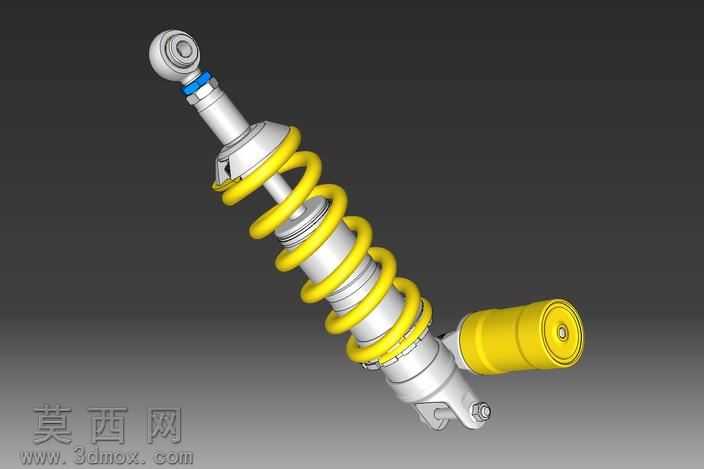

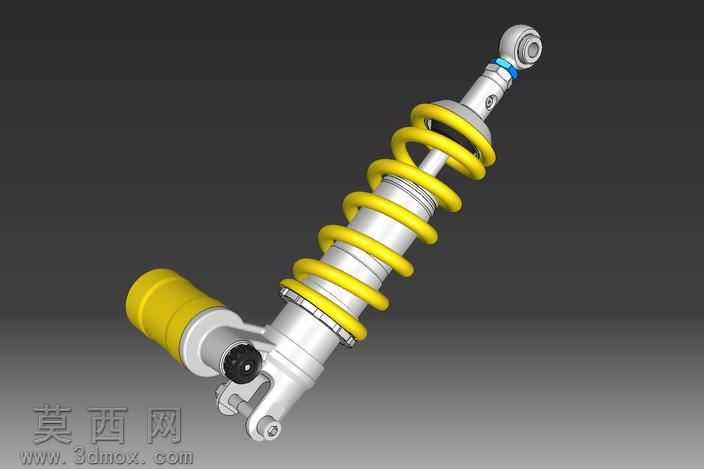

本模型为越野摩托车专用后避震装置的三维结构建模成果，建模过程严格参照实体部件的实测尺寸完成，整体还原度贴合量产部件的真实比例。建模阶段首先完成核心阻尼筒体的结构搭建，精准还原筒身的安装吊耳结构、侧置阻尼调节气室的连接位、上端活塞杆的球头安装结构，所有接口尺寸均按照1:1实测参数设定，未对部件内部不可见的密闭阻尼腔做冗余建模，在保证外部结构完整度的前提下控制了模型整体的面数规模。螺旋弹簧部分采用螺旋扫描特征完成建模，精准还原弹簧的节距、线径参数，同时设置了可调节的弹簧预紧行程参数，可直观展示弹簧从完全舒展到预紧状态的形态变化，默认预紧行程设定为9毫米，最大调节行程可达5毫米，该调节结构独立于装配体层级，可单独导出用于活塞部件的配套3D建模使用。材质渲染阶段，阻尼筒体采用哑光银白金属材质模拟铝合金阳极氧化的表面质感，螺旋弹簧采用亮黄色硬质喷塑材质还原越野部件的高辨识度外观，侧置气室采用同色系黄色工程塑料材质搭配金属端盖，安装球头、调节旋钮等小部件分别采用镀铬亮面金属、黑色磨砂工程塑料材质区分，不同部件的材质粗糙度、反光度参数均经过反复调试，渲染效果贴近真实部件的视觉质感。结构层面完整还原了避震的上下安装点位、阻尼调节旋钮的外部形态、弹簧上下限位座的卡位结构，所有部件的装配关系完全符合实装逻辑，可用于摩托车悬挂系统的结构展示、改装方案的效果验证、相关配件的配套设计参考，模型包含的可调节参数能够直观演示后避震预载调节的工作逻辑，清晰展示弹簧压缩行程与筒体伸缩行程的对应关系，帮助理解越野摩托后悬挂的工作原理。
