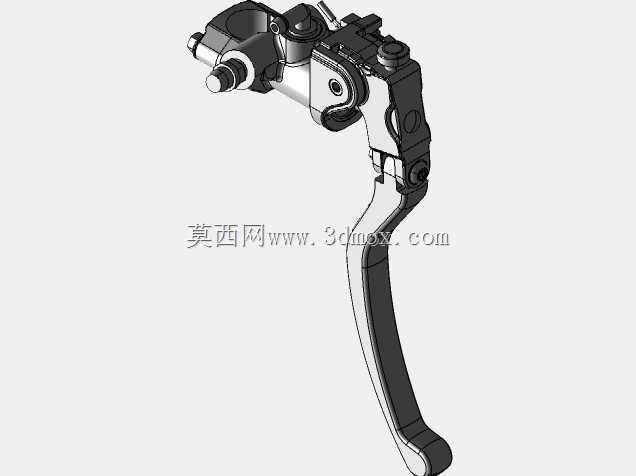

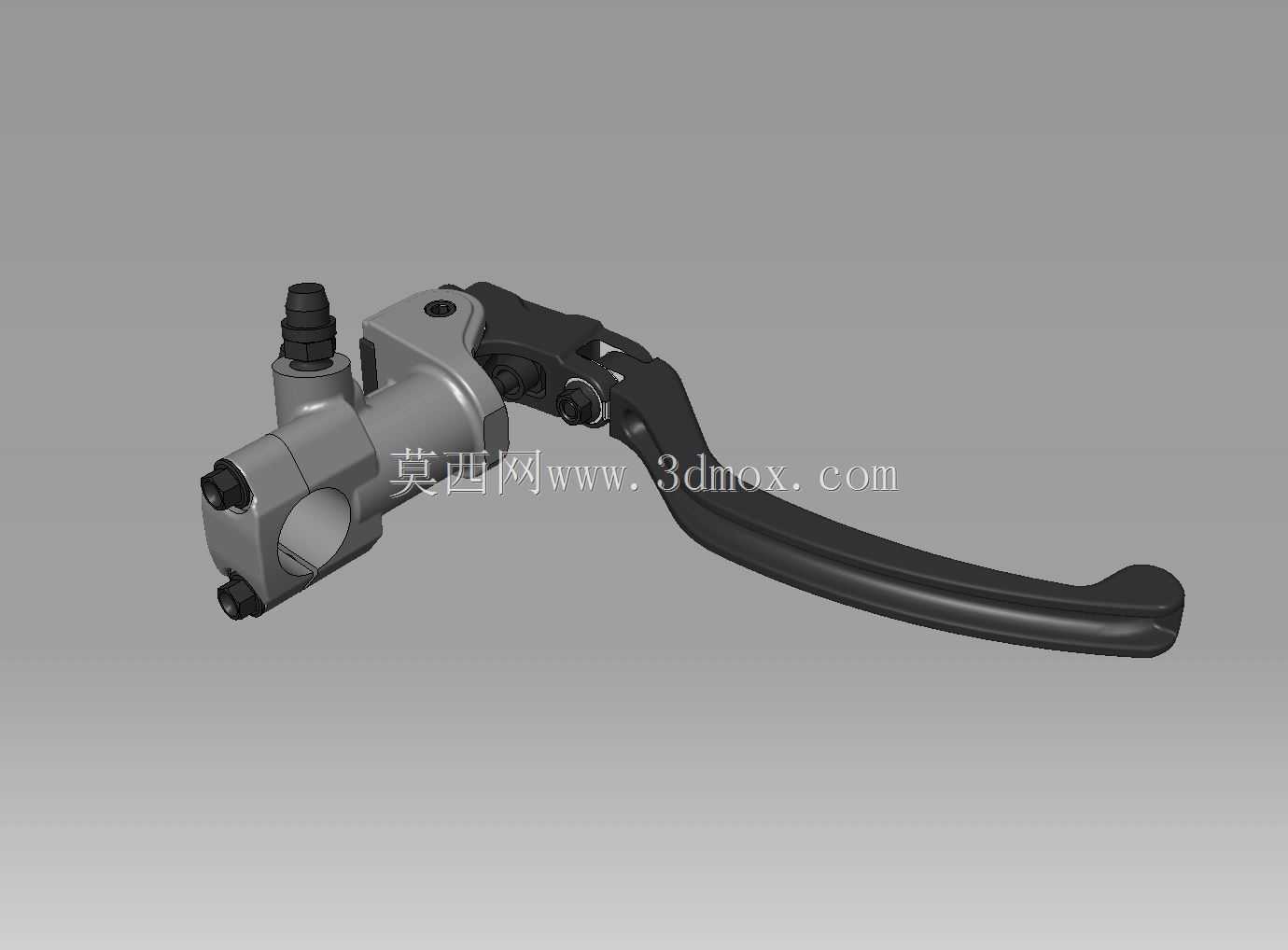

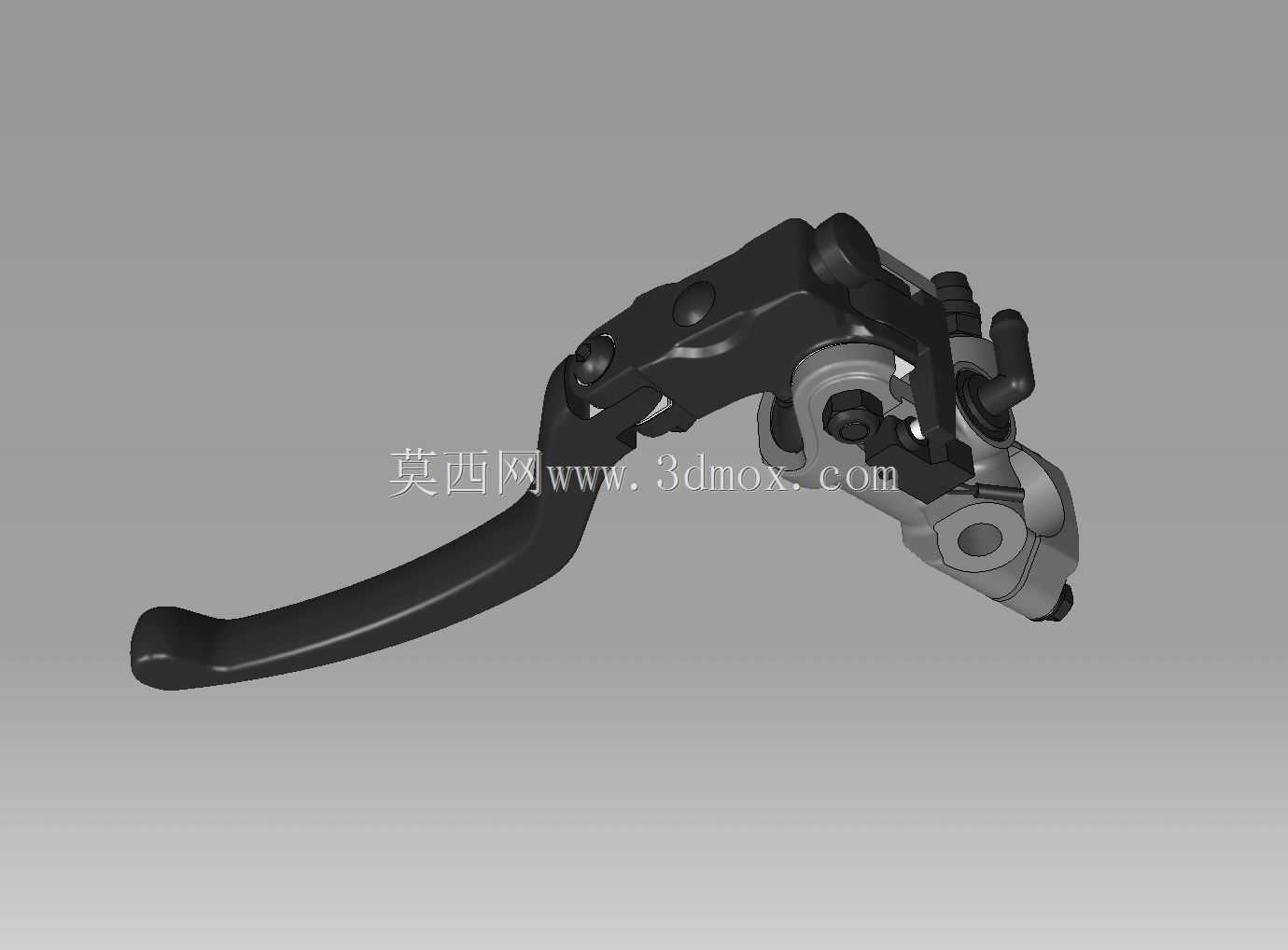

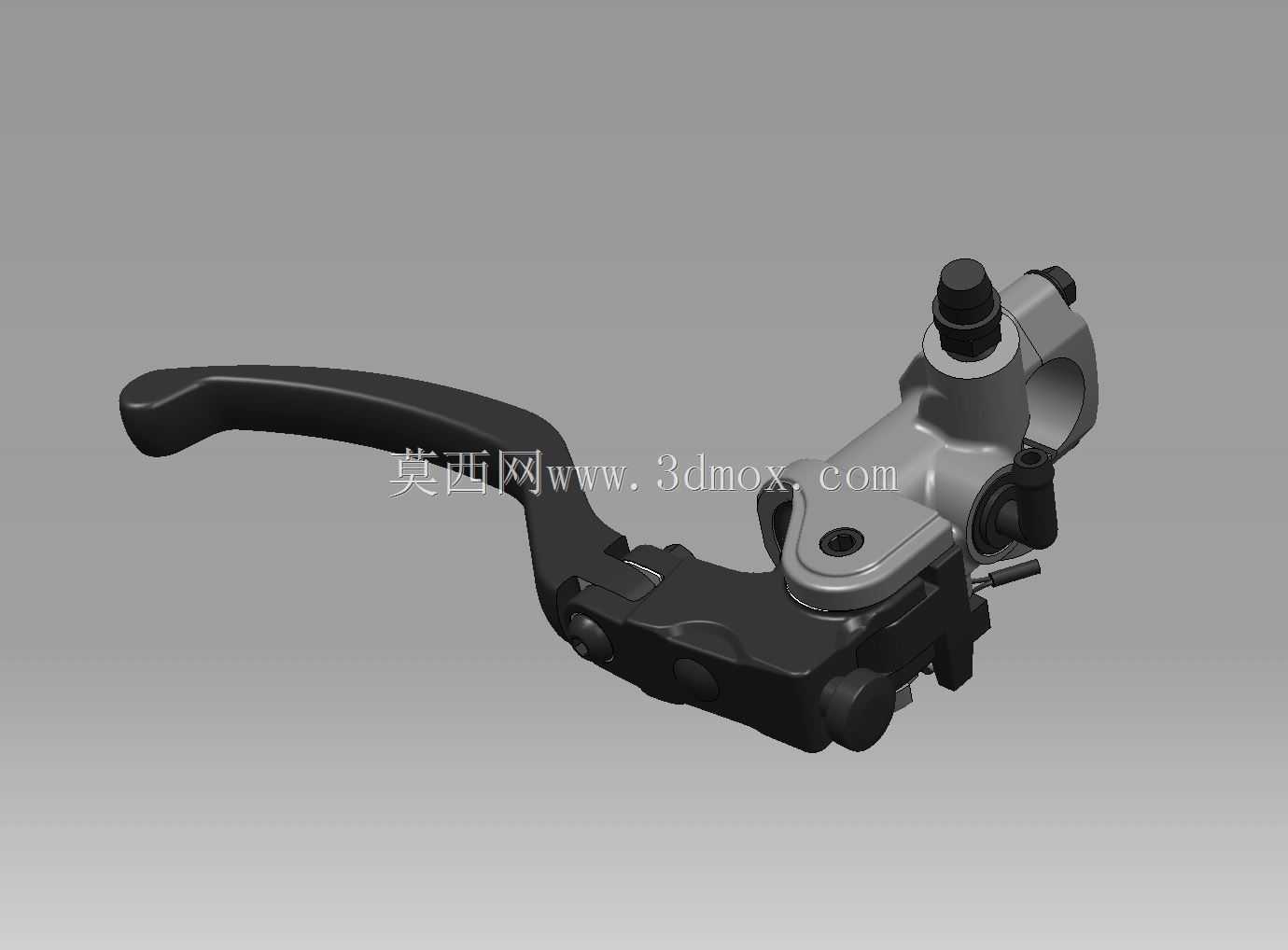

摩托车可调式液压刹车制动泵结构

该制动总成主要应用于大排量运动型摩托车的前轮制动操纵回路，是骑手直接操控的制动核心执行部件，安装于摩托车右侧方向把管上，通过骑手捏握手柄的动作将机械力转化为液压推力，驱动前轮制动卡钳夹紧刹车盘实现车辆减速，是直接关系骑行安全的关键操纵部件。产品核心功能为实现制动力的线性传递与操纵手感的个性化调节，结构上集成了带可变形锁片的折叠杠杆机构，当车辆发生摔碰时手柄可沿折叠结构向内收折，避免刚性撞击导致手柄断裂，降低意外损坏后的维修成本；手柄上设置有调节槽口，支持多档位的杠杆比调整，可适配不同手掌大小的骑手使用习惯，调整过程仅需拨动调节拨片即可完成，无需拆解任何部件，调节后杠杆支点位置发生变化，捏握时的行程与手感反馈会产生明显区别，满足不同骑行场景下的操纵需求。设计过程中严格按照实物测绘尺寸进行结构还原，重点还原了外部安装配合面、手柄活动行程、调节机构的运动逻辑，气缸内部结构因未拆解实物做近似化处理，不影响外部安装匹配与运动仿真的使用需求；总成整体安装基准为方向把夹持环结构，夹持内径适配常规摩托车通用尺寸的方向把管，安装时通过锁紧螺栓抱紧方向把即可完成固定，油嘴接口位置、后视镜安装螺孔的位置均与原厂实物保持一致，可直接用于摩托车改装方案的装配校验、定制化手柄改型的设计参考。整体外形符合人机工程学设计，手柄握持区域做了贴合手指弧度的曲面造型，长时间捏握不易产生疲劳感，主体泵体采用一体化压铸结构布局，油路内置在泵体内部减少外接管路的泄漏风险，调节机构的拨片设置在手柄靠近拇指的位置，骑行过程中无需抬手即可完成档位调整，兼顾实用性与操作便捷性，总成整体重量控制在合理区间，不会给方向把增加过多额外负载，影响转向操控的灵活性。
