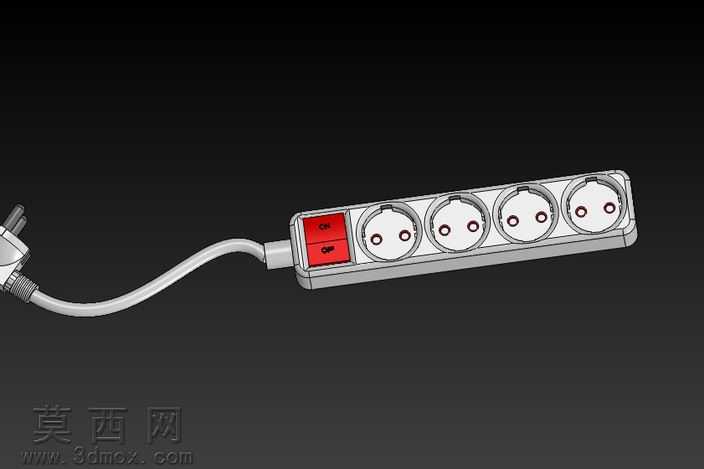

四位欧标带开关插排三维结构设计

本作品为四位欧标带独立开关插排的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先通过草图绘制确立插排整体长条形壳体的轮廓基准，对壳体边缘做圆角过渡处理，既符合日常使用的防磕碰安全要求，也兼顾外观的流畅质感。建模过程中对各功能模块做独立装配拆分：进线端的电源线防弯折护套采用曲面扫描特征生成，还原橡胶材质的波纹形变结构，模拟线材弯折时的应力释放形态；开关模块区域做独立腔体设计，红色开关按键与壳体做间隙配合预留装配公差，按键表面做细微防滑纹理特征，还原实体产品的按压触感细节；四个欧标插座孔位严格遵循欧规插头的尺寸标准做孔位阵列，每个插孔的接地极、火线极、零线极的卡槽结构都做精细化建模，内部铜片接触结构做简化示意但保留装配定位特征，确保整体结构的装配合理性。渲染阶段采用哑光工程塑料材质作为壳体主材质，调整材质粗糙度参数还原普通家用插排的磨砂外壳质感，开关按键采用亮面红色塑料材质与白色壳体形成视觉区分，电源线采用灰色软质PVC材质，调整材质的漫反射与高光参数模拟橡胶线材的柔和反光效果。整体结构设计遵循家用配电接插产品的安全规范，壳体做上下盖扣合结构设计，预留螺丝柱定位特征，内部走线槽做简化示意，确保各功能模块布局合理无干涉，进线端的压线结构、插座模块的固定卡扣都做了对应特征还原，完整呈现了这类民用配电接插产品的典型结构形态，可作为同类接插产品结构设计的参考模型，也可用于民用配电产品的展示演示场景。
