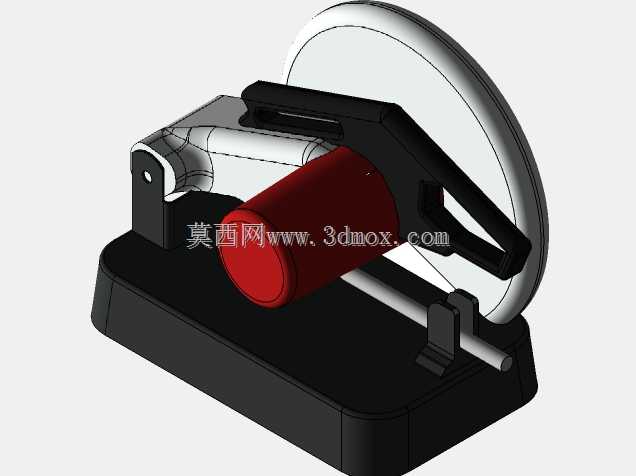

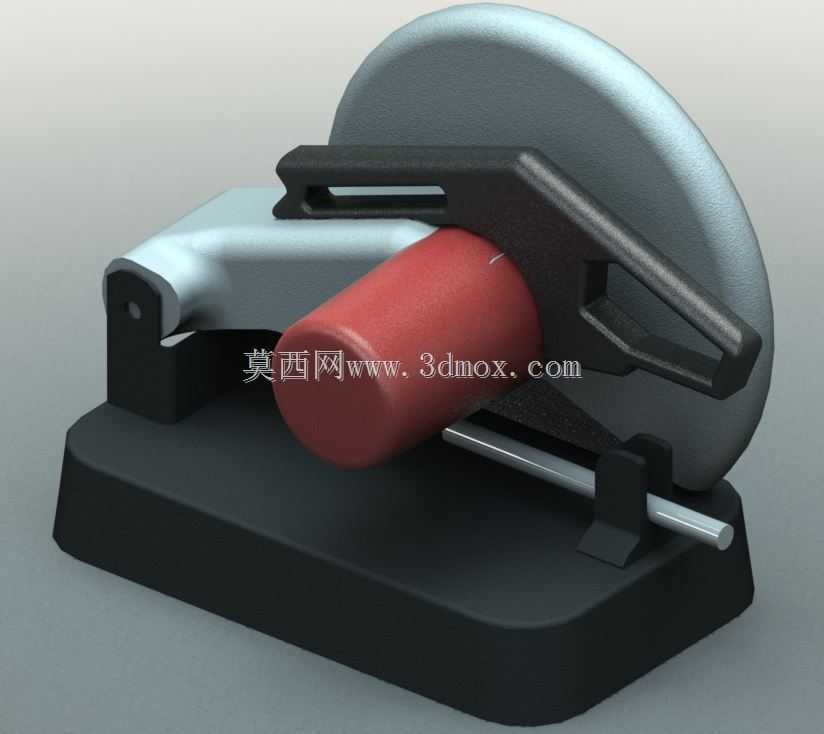

台式型材切割锯结构三维设计

　　这款台式金属切割锯的三维结构设计，首先围绕车间日常金属下料的核心场景展开，日常机加工、五金维修、小型构件预制环节里，这类设备承担着圆钢、角钢、薄壁管材等常见型材的定长截断作业，相比手持角磨机，台式结构的稳定性更强，切割过程的进给可控性更高，能有效降低手持作业的抖动偏差，减少切口毛刺与崩边问题。从结构布局来看，设计时优先考虑了操作的人机边界，底座采用宽幅厚重的一体式结构，重心落在底座几何中心偏前位置，切割臂下压进给时不会出现设备翘动，底座上预留的型材靠位面与压装固定位，能适配不同截面尺寸的型材装夹，装夹行程覆盖常规车间下料的常见型材规格，无需额外加装辅助工装即可完成单根型材的快速固定。切割臂的铰接点设置在底座后侧上方，

　　摆动进给的轨迹刚好覆盖锯片的有效切割半径，下压操作的手柄位置符合站立操作的手臂自然伸展高度，长时间重复下料操作时能降低手臂疲劳度。锯片的防护结构采用半包裹式设计，固定护罩覆盖锯片上半周非作业区域，随动护罩会随着切割进给自动抬升、退刀时自动回落，完全覆盖锯片外露的非切割区域，避免切割过程中火花、切屑飞溅到操作侧。驱动部分的布局紧贴切割臂的重心位置，电机输出轴与锯片主轴的传动路径做了最短化设计，减少传动环节的功率损耗，同时平衡切割臂前后端的重量，让下压进给的手感更平顺，不会出现头重脚轻的卡顿感。设计过程中对外部安装边界做了明确限定，设备的整体占地尺寸适配常规车间工位的摆放空间，底座的安装孔位预留了与固定式工作台、移动下料架的对接位置，

　　既可以直接放置在地面作业，也可以通过螺栓固定在专用工作台上提升整体刚性。需要说明的是，当前模型为方案研讨阶段的结构示意，用于前期布局验证、操作空间校核、工位排布模拟使用，外部尺寸的公差范围预留了后续迭代优化的空间，后续可根据实际选型的电机参数、锯片规格、防护标准做细节调整，比如调整压装结构的夹持范围、优化排屑口的导向角度、增加靠山的刻度定位结构等，满足不同下料场景的精度需求。
