MH-60直升机18度小翼结构机翼设计

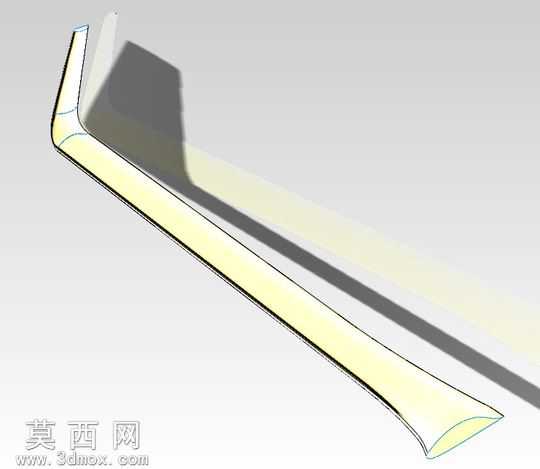

本作品为基于MH-60直升机翼型参数打造的机翼三维建模作品，建模过程严格参考MH-60主翼与小翼的分事业单94-097位设计规范，将小翼安装角度精准设定为18度，还原真实航空部件的结构特征。建模阶段首先梳理翼型的气动轮廓逻辑，先绘制翼根到翼尖的渐变截面曲线，通过放样命令生成机翼主体曲面，针对机翼前缘的圆滑过渡、后缘的收窄结构做了曲率连续处理，保证曲面光滑无折痕，符合航空部件的气动外形要求。针对18度安装角的小翼结构，单独构建小翼与主翼的连接过渡区域，通过曲面修剪、桥接命令处理衔接位置，避免出现结构硬边，还原真实机翼的一体化结构特征。材质设置上，机翼主体采用航空常用的浅色复合材料材质，调整材质的漫反射、粗糙度参数，模拟航空复合板材的哑光质感，边缘位置添加细微的金属包边材质，还原真实机翼的边缘防护结构。渲染阶段采用三点布光方案，主光源模拟高空自然光，调整光线角度投射出清晰的机翼阴影，辅助光源补亮机翼暗部结构，避免暗部细节丢失，添加柔和的环境反射效果，让机翼曲面的光影过渡自然，突出翼型的流线型特征。结构设计上，还原了机翼从翼根到翼尖的厚度渐变规律，翼根位置厚度更大以保证结构强度，翼尖位置逐步收窄降低飞行阻力，小翼的18度上反角度经过参数化校准，既保证视觉上与真实机型一致，也符合小翼降低翼尖涡流的气动设计逻辑。建模过程中对机翼的曲面做了加厚处理，模拟真实机翼的内部结构空间，所有曲面都经过曲率检查，不存在破面、重叠面等问题，可用于航空结构展示、翼型原理教学、相关航空设计参考等场景，整体模型结构规整，曲面质量较高，能够清晰展现该型带18度小翼的机翼的完整结构特征。
