惠普蓝色便携U盘外观结构三维设计

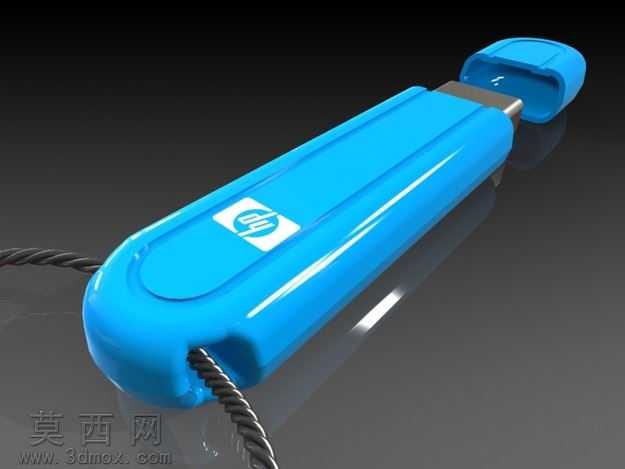

本作品为惠普品牌蓝色便携U盘的三维建模设计成果，建模过程依托SolidWorks平台完成，采用多实体建模思路拆分U盘主体、盖帽、挂绳、金属插头四个独立部件，各部件间预留合理装配间隙，还原真实产品的装配逻辑。建模阶段首先绘制U盘主体的纵向引导草图，通过拉伸凸台生成基础长条轮廓，对边角处做等半径圆角处理，还原手持时的圆润触感，主体表面的品牌标识区域采用凹陷拉伸切除后叠加凸起文字特征的方式制作，保证标识的立体感与真实产品一致。金属USB插头部分单独建模，先绘制金属外壳的薄壁拉伸特征，内部绝缘胶芯与接触金手指通过分层拉伸实现，金属部分与塑料主体的衔接处做台阶式卡位结构，还原真实U盘插头与主体的卡扣固定逻辑。盖帽部分采用与主体呼应的圆弧造型，内部做环形凸起卡位结构，保证盖帽扣合时的阻尼感与固定效果，挂绳部分采用扫描特征制作，先绘制挂绳的弯曲路径草图，再以圆形截面沿路径扫描生成编织挂绳的形态，末端做收束处理还原真实挂绳的结构。材质与渲染阶段，U盘主体与盖帽采用亮面蓝色ABS塑料材质，调整材质的粗糙度与反射参数，还原塑料外壳光滑细腻的质感，同时添加轻微的磨砂颗粒纹理避免塑料质感过于廉价；金属插头部分采用镀镍金属材质，调整金属的反射率与高光参数，还原金属插头的冷冽金属光泽，插头端面的接触片做金色金属材质区分，还原真实插头的触点细节；挂绳部分采用编织尼龙材质，添加编织纹理贴图调整材质的漫反射参数，还原编织挂绳的织物质感。渲染场景采用深色渐变背景，搭配柔和的三点布光，主光从侧上方打亮U盘主体轮廓，辅光补全暗部细节避免死黑，背光勾勒产品边缘轮廓突出立体感，最终渲染图清晰呈现U盘的外观细节、材质质感与结构比例，完整还原这款惠普U盘的便携外观设计与结构特点，建模过程中对各部件的尺寸比例做了严格校准，保证整体造型符合真实产品的握持手感与使用逻辑，各部件的拆分结构也为后续的结构验证、3D打印手板制作提供了准确的三维数据支撑。
