斜切式钣金金属板框结构设计

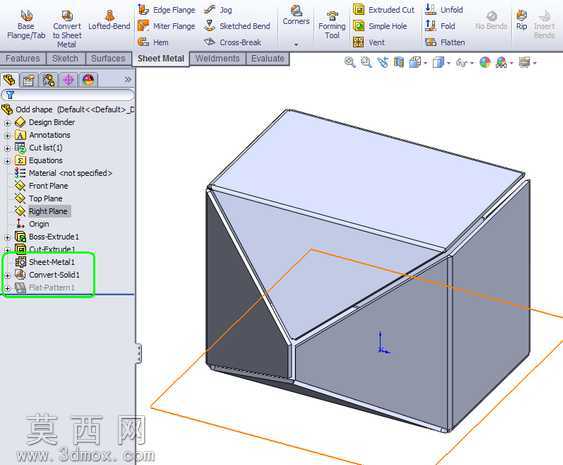

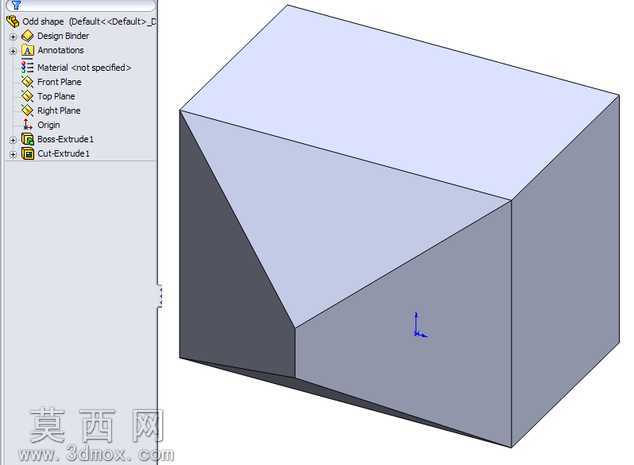

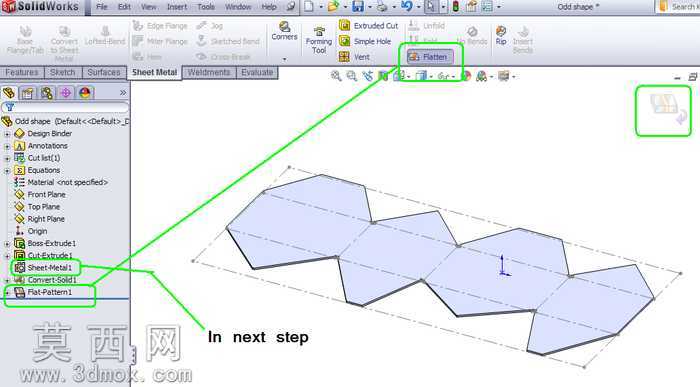

该作品为斜切式钣金金属板框的三维建模成果，建模过程围绕实体到钣金构件的转换逻辑展开，首先通过基础实体特征搭建出板框的整体封闭轮廓，针对顶面与侧面衔接的斜切过渡结构，先完成实体形态的精准切削，保证斜切面的角度与相邻面的衔接公差符合钣金加工的工艺要求。建模过程中重点梳理了钣金件的壁厚一致性，所有板壁采用统一的均匀壁厚参数，避免后续展开计算时出现壁厚偏差导致的尺寸错误。在实体向钣金转换的环节，通过识别固定面、自动查找折弯边线的操作，将实体结构拆解为可展开的钣金特征，同时对斜切位置的折弯衔接处做了工艺性处理，预留了合理的折弯止裂口，防止钣金折弯加工时出现材料撕裂的问题。模型完成后同步验证了钣金展开的可行性，所有折弯边线均可正常生成展开平板形态，展开后的轮廓尺寸与实体建模的外轮廓尺寸完全匹配，可直接对接钣金下料的加工流程。模型的结构设计兼顾了成型后的结构刚性与加工便利性，斜切式的顶面设计既满足特定的空间适配需求，也通过一体化的折弯结构减少了额外的拼接工序，整体构件无多余的冗余特征，所有折弯半径均采用钣金加工常用的标准参数，无需额外定制特殊刀具即可完成生产加工。建模过程中同步梳理了特征树的逻辑顺序，将基础实体、切削特征、钣金转换、展开校验的步骤按加工逻辑排序，方便后续对板框尺寸、斜切角度、折弯参数进行调整修改，适配不同的使用场景需求。
