游艇排气口精益优化结构设计

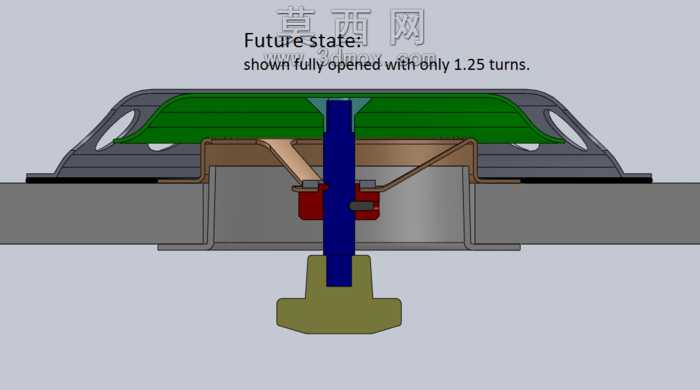

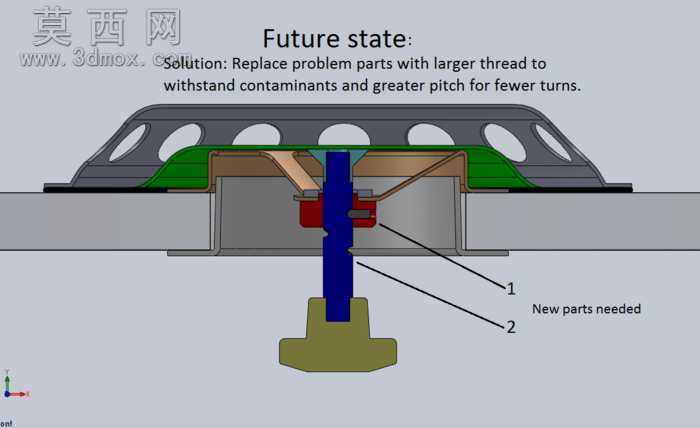

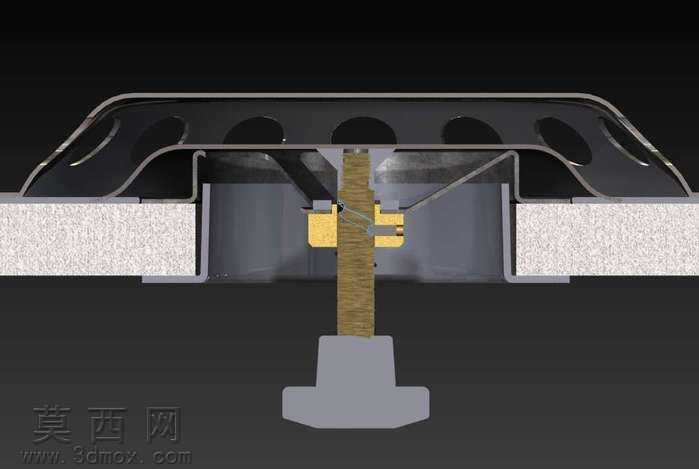

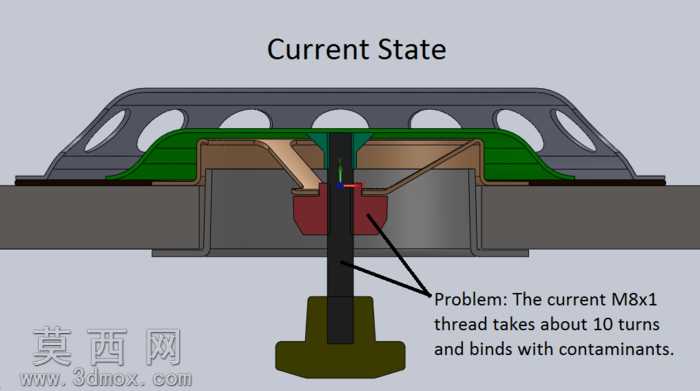

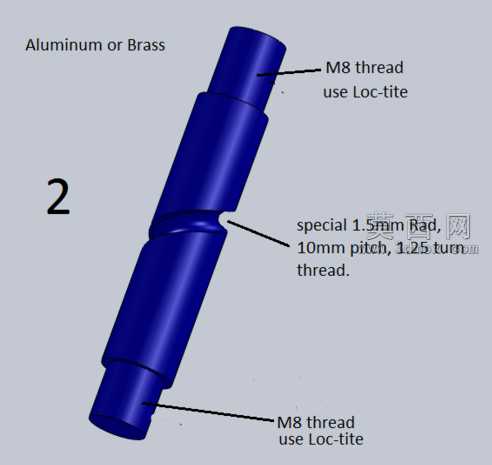

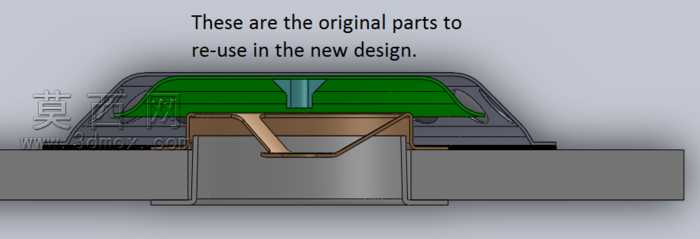

本作品为游艇排气口的精益优化设计方案，依托三维建模技术完成全流程的结构开发与效果呈现。建模阶段首先通过逆向工程手段还原现有游艇排气口的原始结构，对原有产品的开合逻辑、密封性能、操作便捷性等维度的现存问题进行逐一拆解梳理，明确优化方向后开展参数化建模工作，对排气口的法兰安装基座、内部导流叶片、调节旋钮、密封贴合面等核心部件进行独立建模，严格匹配游艇船体安装位的尺寸公差要求，确保各部件的装配间隙控制在合理区间，避免出现装配干涉问题。渲染环节针对不同部件赋予适配的材质属性：安装法兰采用哑光磨砂金属材质还原船用五金的质感，调节旋钮采用防滑纹理的硬质工程塑料材质，内部导流结构做金属阳极氧化的质感处理，密封胶圈赋予软质橡胶的材质表现，通过光影调整清晰呈现排气口半开启、全开启、全关闭三种状态下的结构形态，直观展示优化后的结构特点。结构设计上针对原有产品的缺陷进行针对性改进：在排气口内部增设多片导流叶片优化排气流向，减少排气紊流带来的噪音与阻力问题；对开合调节结构进行优化，采用大螺距螺纹传动结构实现旋钮操作的顺畅手感，无需施加过大外力即可完成开合状态的切换；摒弃原有整圈密封的复杂结构，采用半圈式密封设计，在保证关闭状态密封性能的前提下，大幅简化结构复杂度，降低生产加工的难度与成本，同时提升日常使用的操作易用性，即便在船体晃动的使用场景下，用户也可快速完成排气口的开合调节。整体设计围绕船用配件的实际使用场景展开，兼顾结构可靠性、操作便捷性与生产经济性，通过精益化的结构调整解决原有产品的使用痛点，可直接适配对应型号游艇的排气系统改装与全新装配需求。
