CR2型3V锂锰柱式电池结构设计

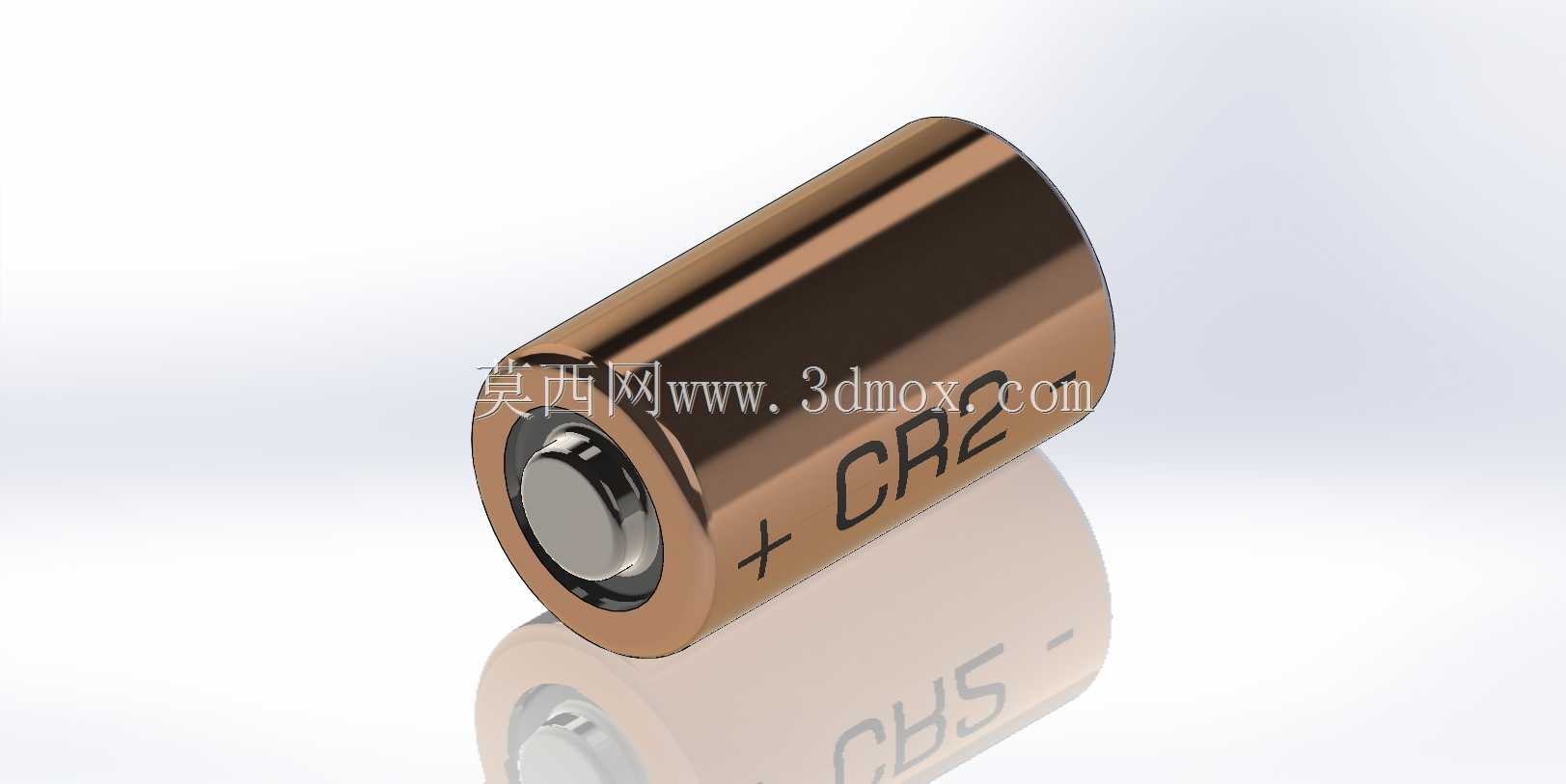

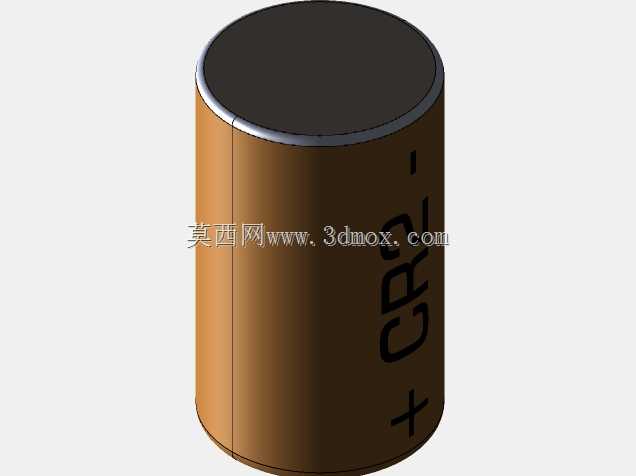

　　在做手持激光探测类设备的结构堆叠时，最先要敲定的就是供电单元的选型边界，CR2规格的3V锂电池是这类小体积高脉冲供电需求场景里的常用选项，这类电池的标称输出刚好匹配低功耗传感、光信号发射类器件的电压区间，不用额外加升降压电路就能直接给核心模块供电，能省出不少板上空间。从实际安装适配的角度看，这款柱式电池的外形是标准圆柱构型，正极采用凸起式端面触点设计，负极是平整的壳体底面，和常见的电池弹片、接触顶针的适配性很好，做电池仓结构的时候不用额外开异形避让槽，只要按照标称直径留0.1-0.2mm的径向装配间隙，轴向预留0.3mm的弹片压缩行程就能满足装配公差要求，不会出现装卡过紧或者接触不良的问题。做三维建模的时候，

　　要重点还原壳体的滚花或者金属磨砂质感的细节吗？不对，实际结构设计里更重要的是准确还原正负极的接触区域尺寸，还有壳体的最大外径、总长度这些安装边界参数，因为很多手持设备的电池仓是和手柄结构一体注塑的，一旦尺寸偏差超过0.3mm，要么装不进去，要么会出现旷量导致设备跌落时接触断电。这类电池的实际应用场景远不止激光探测器，像小型强光手电、智能门锁的备用供电模块、工业无线传感节点、车载遥控钥匙的高续航版本里都能看到它的身影，它的放电特性偏向小电流长续航加瞬时大脉冲输出，刚好匹配这类设备平时低功耗待机、瞬间需要较高电流驱动信号发射或者光源点亮的需求。建模的时候还要注意，电池壳体是金属导电材质，做结构干涉检查的时候，

　　要确认电池仓周边的金属结构件和电池侧壁的绝缘距离，避免出现短路风险，尤其是正极凸起周边的绝缘圈结构，建模时不能省略，这个结构是防止正极和壳体意外导通的关键防护设计，很多新手建模的时候容易忽略这个绝缘台阶，导致后续做安规检查的时候出问题。另外，这款电池的端面平整度、壳体圆柱度的形位公差，在建模时可以按照常规民用电池的通用公差来设定，不用做过高的精度要求，毕竟属于通用互换性的标准件，只要外形尺寸符合通用规范，不同厂商的同规格产品都能顺利装入适配的电池仓。在做整机装配的干涉检查时，还要考虑电池装入后的重心位置，尤其是手持类设备，电池作为重量占比较大的部件，尽量布置在手柄的握持重心区域，能提升长时间握持的操作舒适度，这也是结构设计里容易被忽略的点，很多人只关注能不能装进去，忽略了重量分布对使用体验的影响。
