老式直板手机内置锂离子电芯结构设计

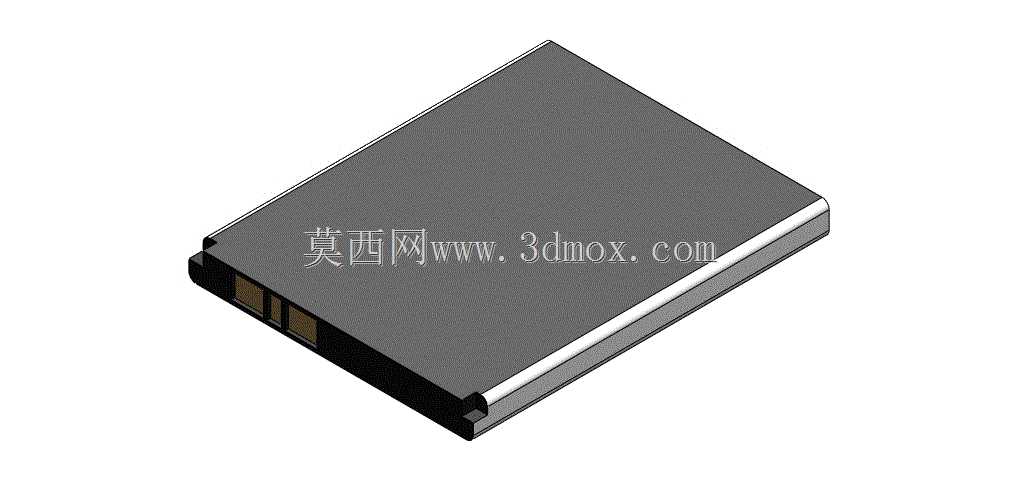

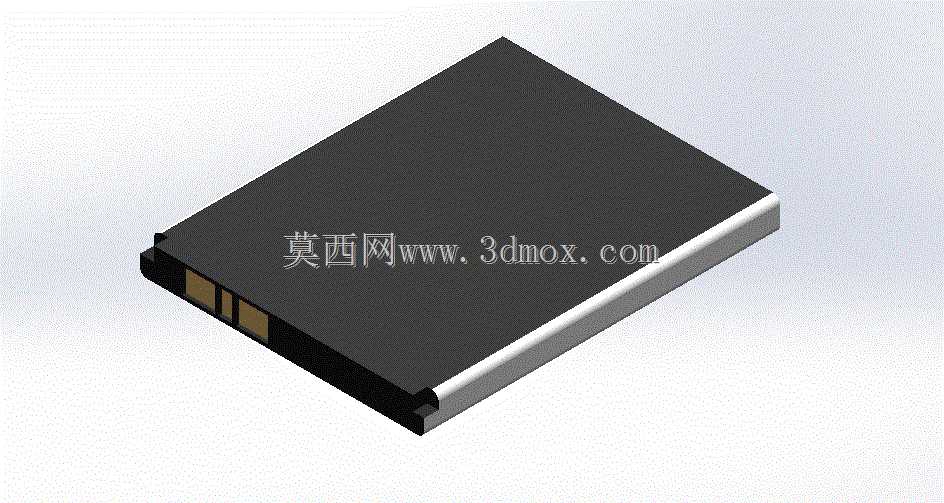

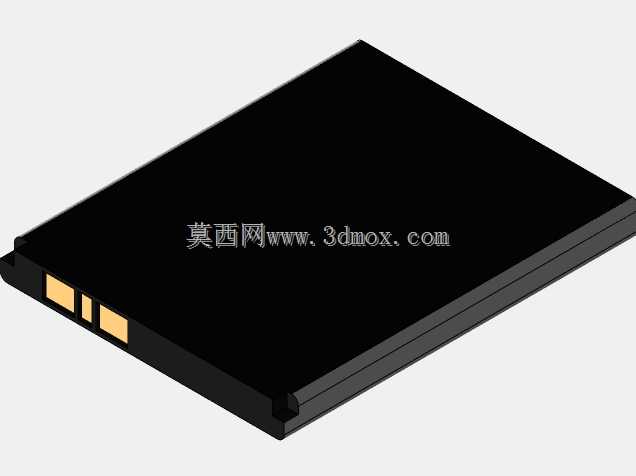

　　这款锂离子电芯的三维结构，还原了早期功能机内置供电部件的完整形态，在数码产品结构设计领域，这类电芯是手持通讯设备供电系统的核心组成部分，主要为早期直板功能手机提供稳定的直流电能输出，支撑设备通话、短信、基础多媒体功能的持续运行。从实际应用场景来看，这类电芯多用于可拆卸式后盖的老式手机，用户可自行更换备用电芯，在移动充电设备尚未普及的年代，多配备用电芯是延长手机续航的主流方案，其结构设计需要同时兼顾仓体适配、触点导通、安全防护三个核心维度。设计过程中首先要匹配手机后仓的安装边界，整体采用薄型长方体构型，边角做小弧度倒角处理，避免装入仓体时出现卡滞，厚度控制在适配功能机机身厚度的范围内，不会出现凸起顶起后盖的问题，

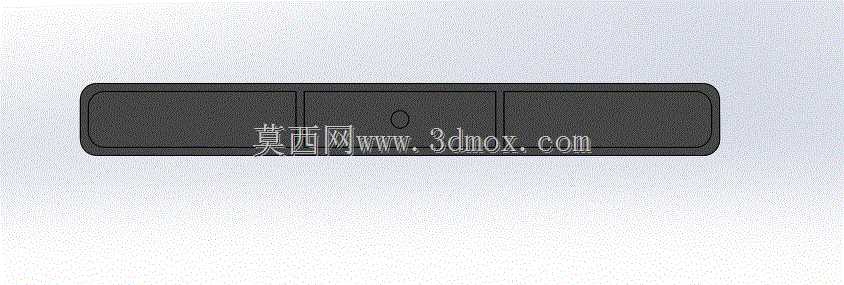

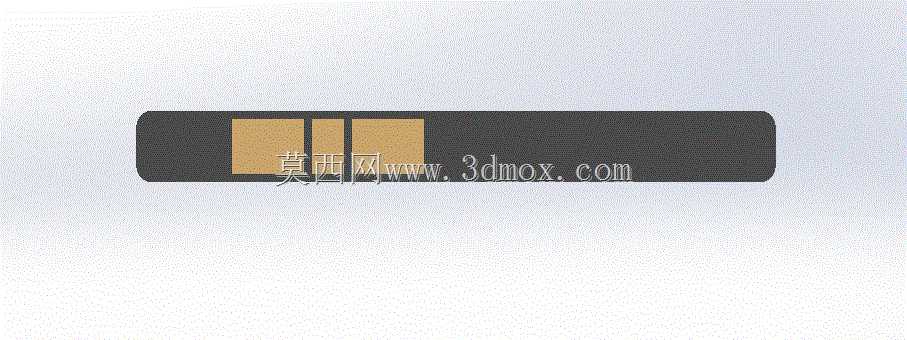

　　长宽尺寸完全贴合电池仓的卡位结构，装入后不会出现晃动松脱的情况。电芯侧边设置的金手指接触触点，位置完全对应手机仓内的弹针结构，装入后可实现正负极与检测极的可靠导通，无需额外接线，触点区域做了内凹防护设计，避免日常更换过程中触点被硬物刮花导致接触不良。电芯外层采用硬质封装壳体，内部包裹卷绕式锂电芯组，壳体边缘做了包边封边处理，可抵御日常使用中的轻微挤压、磕碰，避免内部电芯结构受损，同时壳体表面预留的标识区域可印刷容量、正负极标识、警示信息，符合消费类电池的安全设计规范。从结构设计的细节来看，电芯底部设置的小卡位凸台，可与电池仓内的卡扣结构配合，装入后可实现纵向限位，即使手机受到轻微摔碰，电芯也不会从仓内脱出导致断电。

　　这类电芯的建模过程中，需要重点关注触点位置的尺寸公差，若触点偏移超过0.2mm就可能出现导通不良的问题，同时壳体的拔模角度需要控制在合理范围，兼顾封装生产的脱模需求与仓体装配的间隙要求，整体结构没有多余的冗余设计，在有限的机身空间内最大化利用容积提升电芯容量，是早期功能机供电结构的典型设计方案，也可为后续小型便携数码产品的内置电池结构设计提供参考，建模时还原的封装细节、触点结构、限位特征，都可作为同类产品结构设计的参照依据，帮助设计人员快速掌握可拆卸式消费类锂电池的结构设计要点，规避装配干涉、接触不良、固定不牢等常见设计问题。
