小型聚合物软包锂离子电芯三维结构

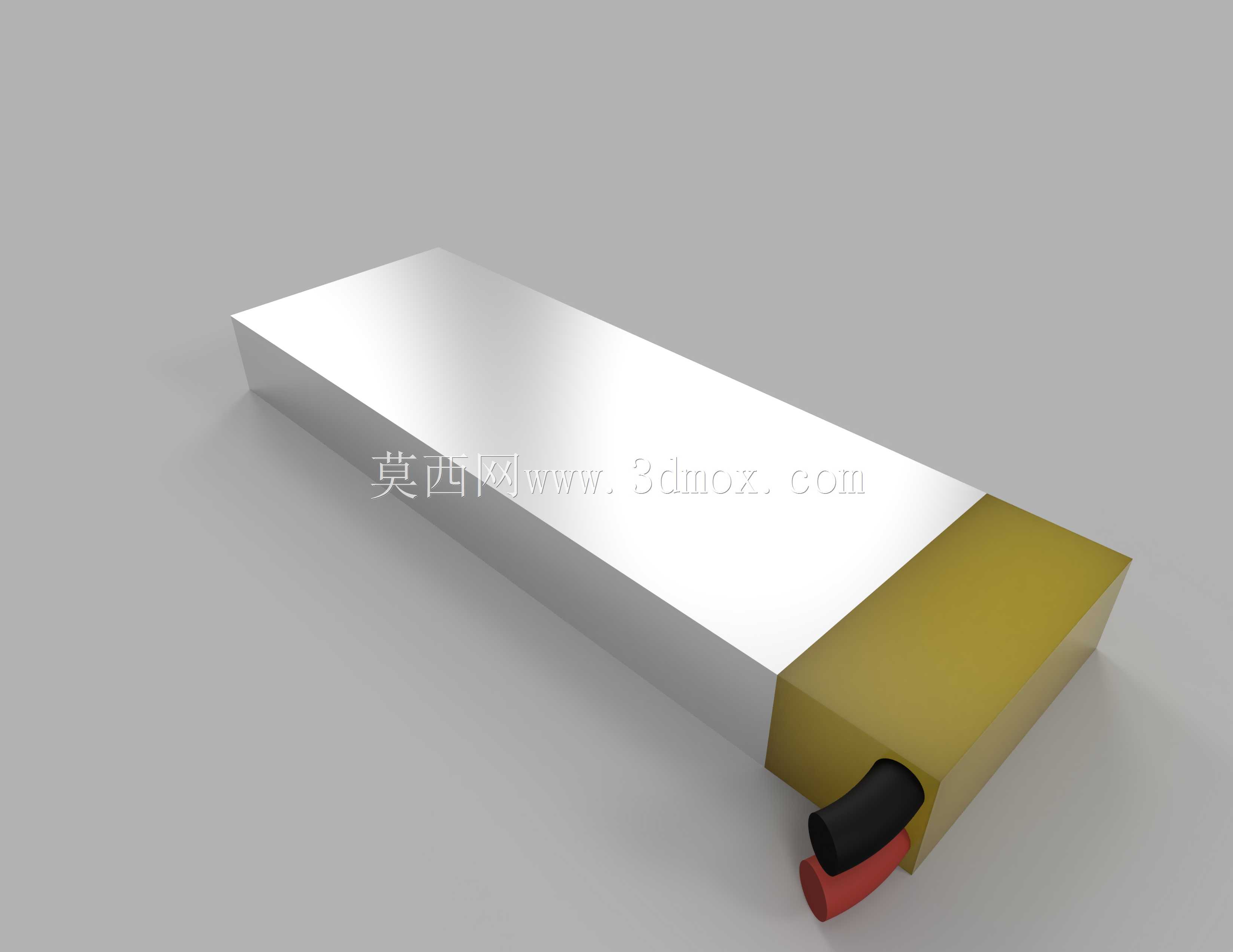

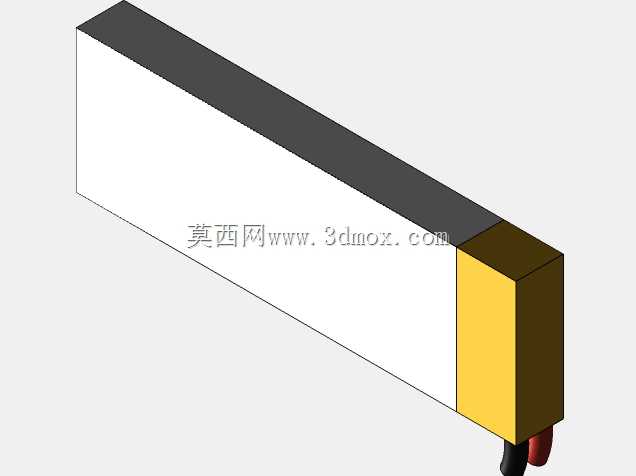

　　在消费类便携电子、小型穿戴设备、微型传感终端的结构开发流程中，供电单元的空间适配一直是结构工程师需要反复校核的核心环节，这类薄型软包锂电芯的三维建模，能够直接为整机堆叠设计提供精准的装配参考，避免后期开模阶段出现空间干涉、走线冲突等问题。这款电芯采用长条形薄型化结构设计，整体外形规整无突出硬壳结构，端部预留正负极引出导线，红色与黑色的线端标识清晰区分极性，方便结构设计阶段直接匹配焊盘位置或接插件布局，无需额外调整极性防呆结构。从实际应用场景来看，这类120mAh容量的3.7V锂电芯，常被用于小型蓝牙耳机充电仓、智能穿戴手环、微型定位标签、小型物联网传感节点这类对安装空间有严格限制的设备中，

　　其薄型化的结构可以充分利用设备内部的狭长闲置空间，不需要为电池预留独立的厚重仓体，能够帮助整机实现更轻薄的外观设计。建模过程中需要重点关注电芯的本体公差与安装边界，电芯整体尺寸为37×12×4mm，本体外部为铝塑膜封装结构，建模时需要预留0.1-0.2mm的装配间隙，避免装配时挤压电芯表面造成封装破损，同时端部引出线的弯折半径需要做合理限定，不能小于线材直径的3倍，防止反复弯折后内线断裂。设计思路上，这类软包电芯的模型不需要还原内部卷芯的复杂层叠结构，只需要精准还原外部封装轮廓、极耳出线位置、线材长度与直径参数，就能够满足整机结构堆叠的校核需求，同时可以在模型中预留电芯表面贴附缓冲泡棉的空间，模拟实际生产中的装配状态，

　　让干涉检查的结果更贴近真实量产情况。在轮毂电机这类小型动力配套的应用场景中，这类小容量电芯可以作为辅助供电单元，为电机的状态检测模块、信号传输模块提供独立供电，避免动力回路的电压波动影响检测信号的稳定性，此时电芯的安装位置通常靠近信号采集端，其规整的长方体结构可以直接贴附在电机定子支架的空余平面上，通过双面胶或小型固定卡扣完成固定，不需要设计复杂的电池仓结构，能够简化整体装配流程。建模时还需要注意电芯极耳位置的强度模拟，端部封装区域是电芯受力的薄弱位置，结构设计中不能将该区域作为受力支撑点，避免长期受力后封装开裂出现漏液问题，引出线的走线槽需要做圆角过渡，避免锐边割伤线材绝缘层造成短路风险。
