适配六速倒挡的H型换挡器下板结构

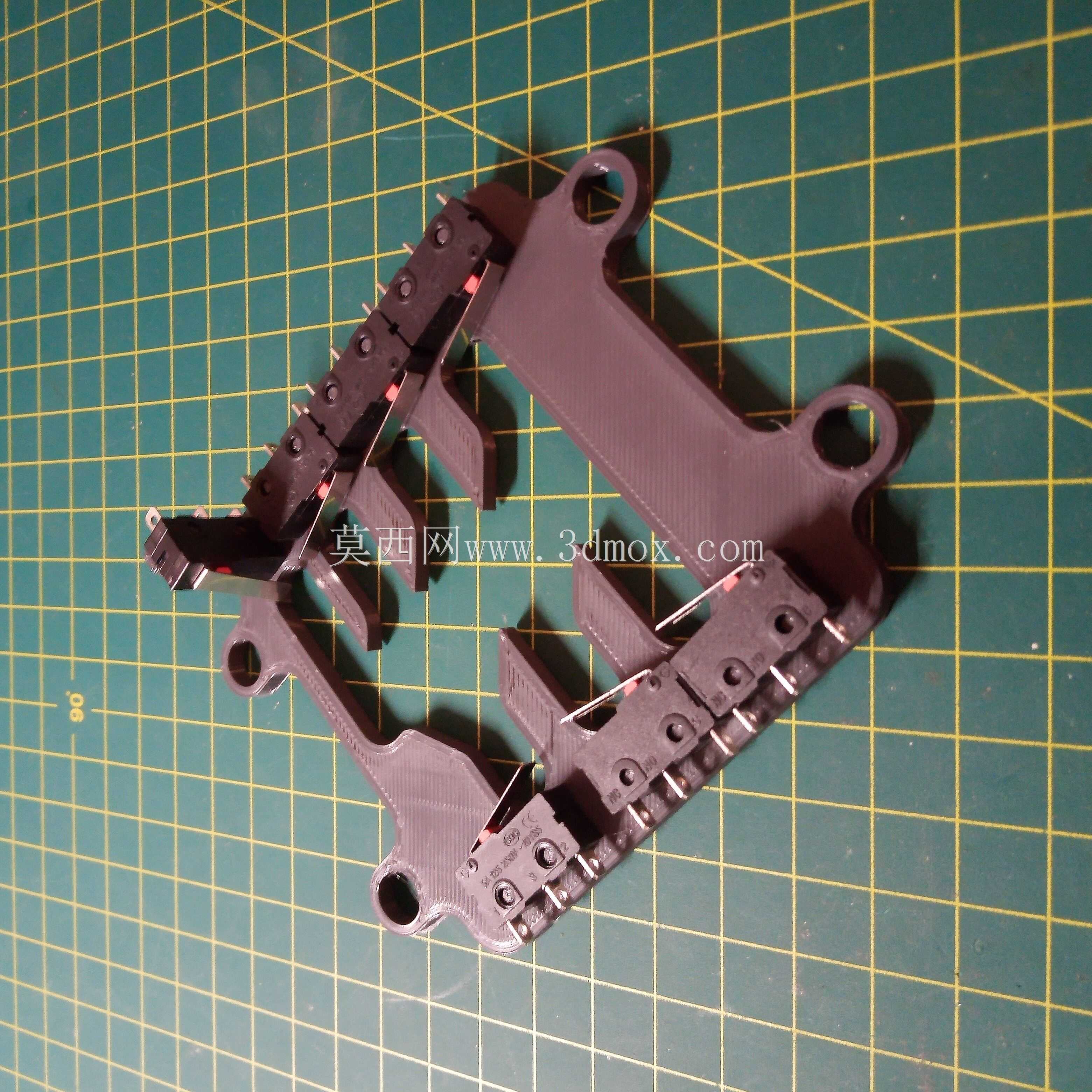

这款换挡器下板是手动换挡操纵机构的核心承载定位部件，主要应用在搭载六速手动变速箱的乘用车辆、改装赛车以及模拟驾驶实训设备的换挡操纵总成中，承担挡位导向、行程限位、开关触发的多重作用。从实际装车场景来看，该部件安装在换挡操纵机构的基座上方，上方匹配换挡杆的拨头组件，下方对应微动开关的触发位置，周边通过四个带凸台的安装孔与基座锁附固定，安装孔位做了沉台设计，锁附后螺栓头部不会突出板面干涉换挡杆的运动轨迹，安装边界贴合常规六速手动换挡机构的基座尺寸，无需额外修改基座安装位即可适配替换。

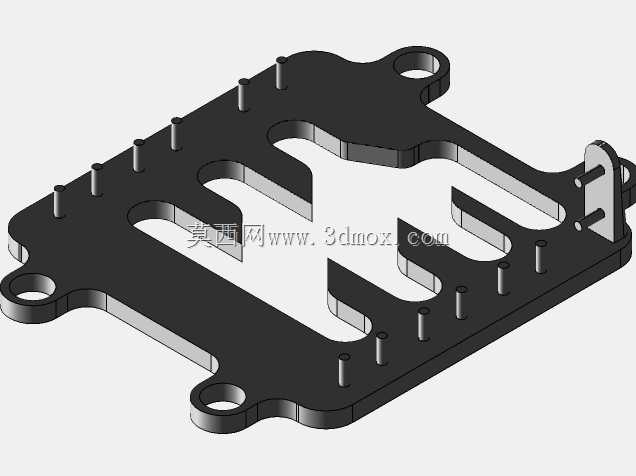

设计上采用H型通槽作为挡位导向核心结构，槽道走向完全匹配六速加倒挡的换挡行程轨迹，六个前进挡对应槽道内的六个挡位停留位，倒挡位置单独设置在槽道的侧方分支，槽道的侧壁做了均匀的减薄凸筋处理，既保证槽道的导向耐磨性，又能降低整体部件的重量，同时槽道边缘做了R0.8的圆角过渡，避免换挡拨头在槽内滑动时出现卡滞、磨损过快的问题。板面侧边预留的微动开关销钉安装位，能够在换挡杆挂入对应挡位时，通过拨头触碰销钉触发微动开关，输出挡位电信号给行车电脑或者模拟驾驶的信号采集模块，实现挡位识别、倒车灯触发等功能。

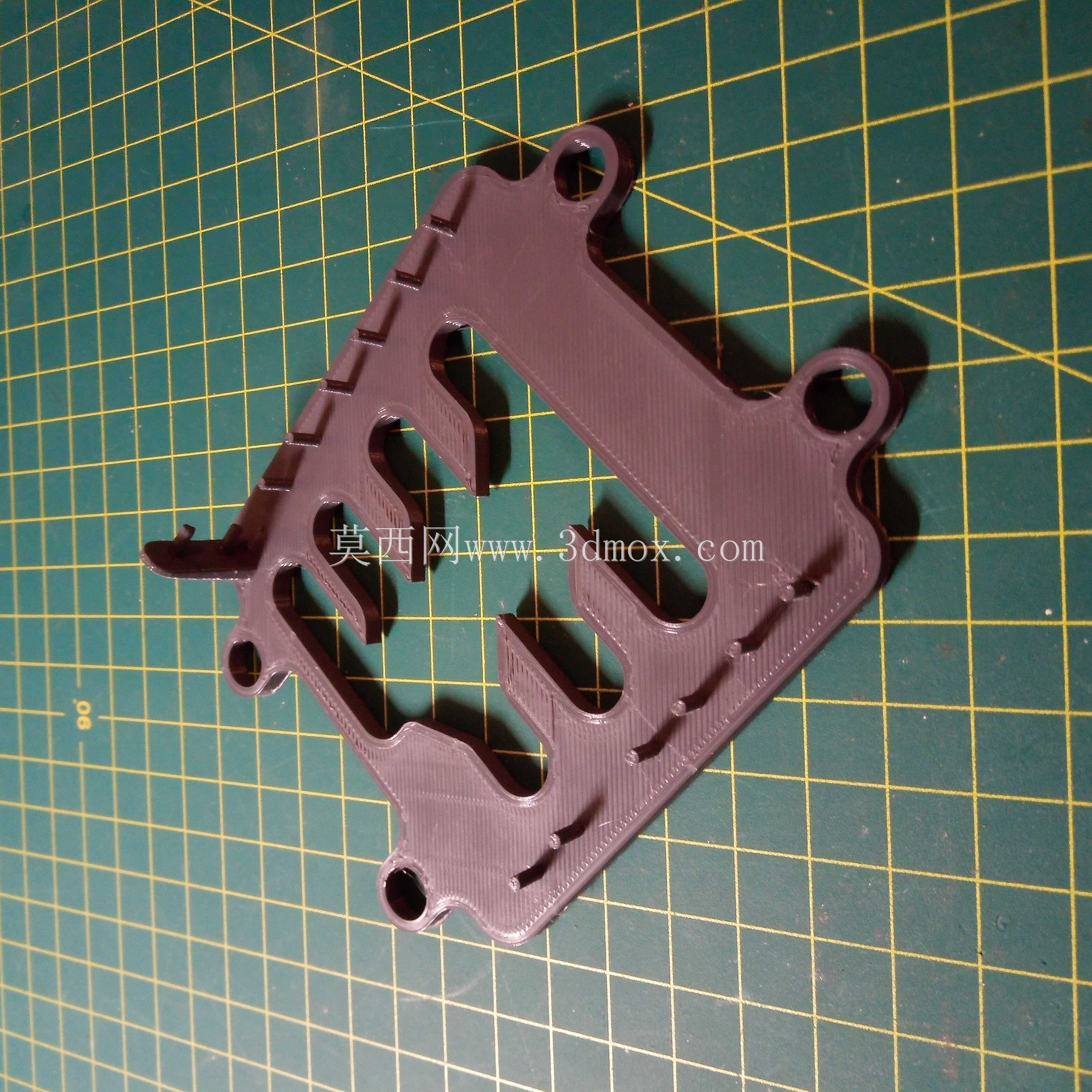

从结构细节来看，板面的加强筋沿着槽道的走向分布，在安装孔周边做了局部加厚处理，应对换挡过程中产生的侧向冲击力，避免长期使用后板面出现形变导致挡位模糊、换挡卡滞的问题。整个部件的轮廓做了切边处理，避开周边操纵机构的线束、防尘罩等周边零件的安装空间，不会出现装配干涉。在模拟驾驶设备的应用场景中，该部件可以直接替换原塑料材质的换挡导向板，金属材质的板面耐磨性更强，能够承受高频次的换挡操作，延长模拟换挡设备的使用寿命；在实车改装场景中，该部件的槽道精度更高，能够减少换挡的虚位，提升换挡的吸入感与挡位清晰度。设计过程中充分考虑了换挡行程的冗余量，槽道的长度比常规换挡行程多预留了2mm的余量，避免零件加工公差导致换挡杆无法挂入挡位末端，同时销钉的安装孔做了可调式的长槽设计，能够根据不同微动开关的触发行程调整销钉的伸出长度，适配不同型号的微动开关安装需求。
