CR123A锂电池固定支撑座结构设计

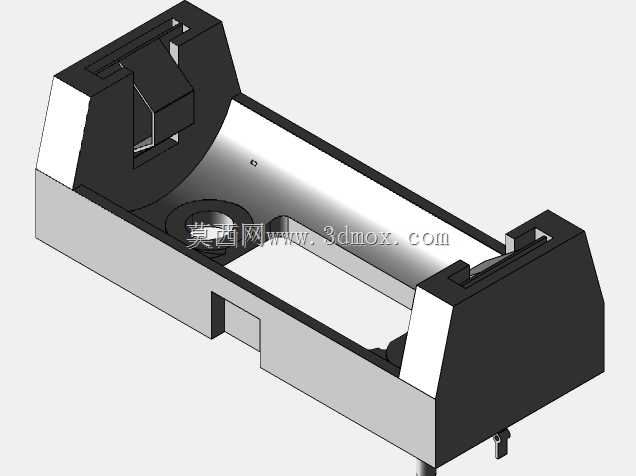

　　在便携检测仪器、户外安防设备、小型手持电动工具的结构设计环节，电池固定结构的可靠性直接决定整机的供电稳定性，CR123A规格3V锂电池因能量密度高、低温放电性能稳定，在这类对供电冗余要求较高的便携设备中应用广泛，对应的固定支撑座需要兼顾电池限位、安装便捷性与结构强度的多重要求。这款CR123A锂电池支架采用槽型嵌入式结构设计，整体为一体化注塑成型的基座形态，槽体内腔轮廓完全匹配CR123A锂电池的圆柱外形，两端设置带限位卡扣的凸起挡边，装入电池后可通过端部卡扣限制电池轴向窜动，避免设备在跌落、振动工况下出现电池移位、电极接触不良的问题。槽体底部预留了电极接触弹片的安装位，可直接适配常规尺寸的正负极接触弹片，

　　不需要额外对支架进行二次加工，弹片安装位旁设置了走线缺口，方便电极引线从支架底部引出连接至设备主板，减少布线时的结构干涉。从安装边界来看，支架两侧设置了带安装孔的固定耳，可通过M2规格的螺丝直接固定在设备壳体的内部安装柱上，安装孔位的公差设计预留了0.1mm的装配余量，可抵消壳体注塑成型产生的轻微形变，降低装配难度。支架侧壁做了局部减薄的加强筋设计，在保证整体结构强度的前提下尽可能减少材料占用，降低自身重量，适配便携设备对内部零件轻量化的要求。设计过程中充分考虑了电池的拆装便捷性，槽体一侧预留了手指抠取位，更换电池时不需要借助额外工具即可直接将电池从槽内取出，端部卡扣的形变行程经过反复校核，

　　既保证卡扣卡入后有足够的抱紧力避免电池松脱，又不会因为卡扣过紧导致拆装时需要施加过大力度损坏电池外壳或支架本身。支架的整体外形尺寸适配单节CR123A电池的安装空间，不会过度占用设备内部的宝贵空间，可灵活布置在设备壳体的边角位置，提升内部空间利用率，同时支架的绝缘材质属性可避免电池外壳与设备内部金属构件接触造成短路风险，提升整机的用电安全性。在实际应用场景中，这类电池支架不仅可用于全新设备的结构设计，也可作为老旧设备电池仓损坏后的替换配件，尺寸通用性强，适配绝大多数采用单节CR123A锂电池供电的便携设备结构需求。
