STBC08大电流锂电池充电附加板结构

　　这款充电附加板主要面向小型嵌入式开发、便携电子DIY、低功耗便携设备的供电补能场景，可直接适配Teensy系列开发板的安装位，为搭载单节锂聚合物电池的小型智能硬件提供稳定的线性充电解决方案。在实际项目应用中，这类模块常被集成到手持检测设备、小型传感节点、便携交互终端内部，替代传统的外置充电座设计，直接在设备主板侧完成充电管理，省去额外的接口布线与结构避让空间。

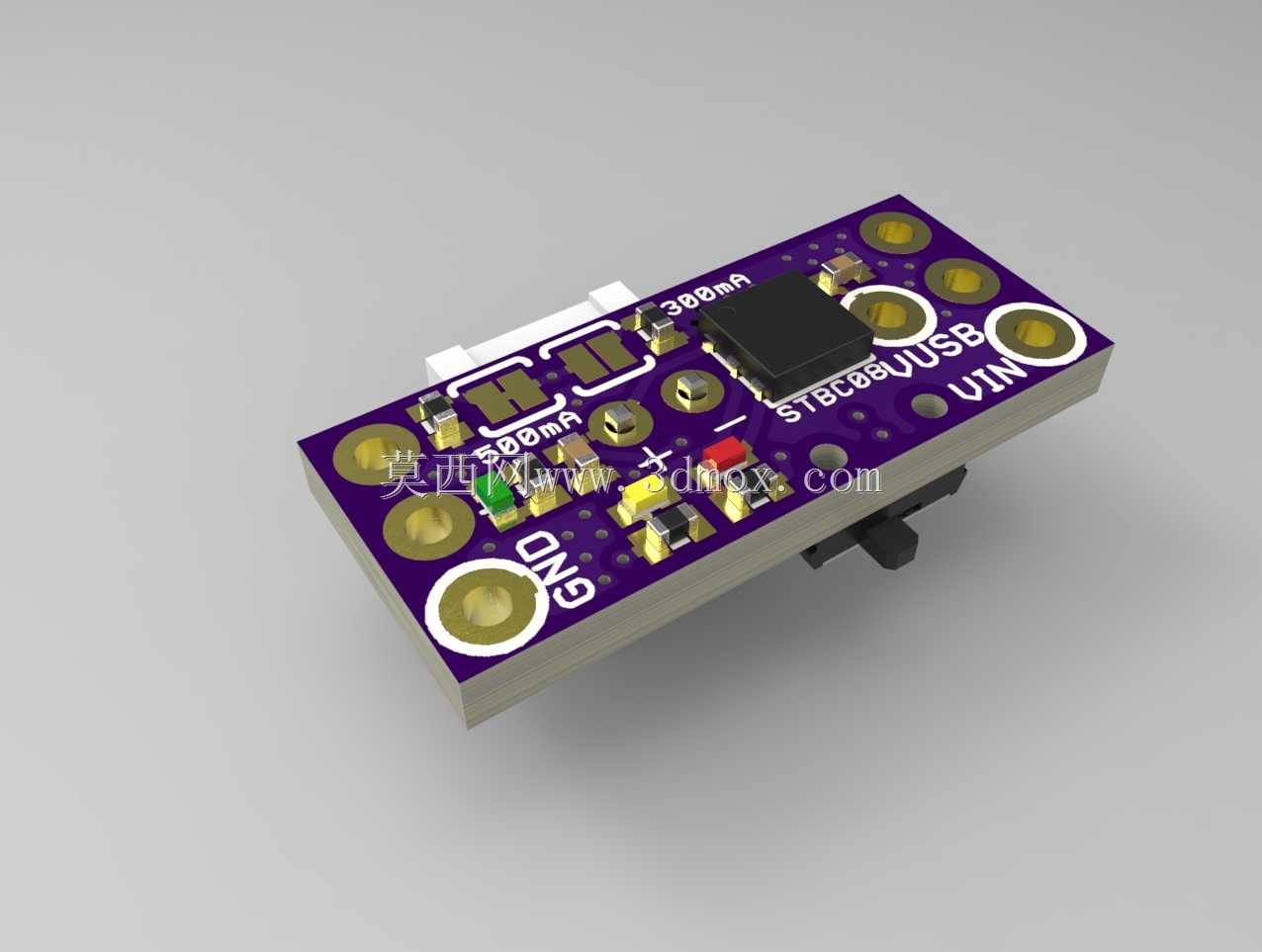

　　功能层面，模块基于STBC08线性充电芯片设计，提供三档可配置的充电电流选项，默认档位适配常规容量锂聚合物电池的安全充电需求，小电流档位可匹配小容量软包电池的慢充要求，大电流档位则能为高容量电池缩短补能时长，电流切换通过板上预留的跨接焊盘通断实现，无需额外更换阻容元件，生产调试阶段可根据搭载电池的参数快速完成配置，降低BOM调整成本。模块设置了三路状态指示，分别对应充电进程、输入供电正常、输入电源异常三类状态，其中异常指示可快速识别USB输入线路磨损、供电电压偏差、接触不良等常见现场故障，减少售后排查的工作量。

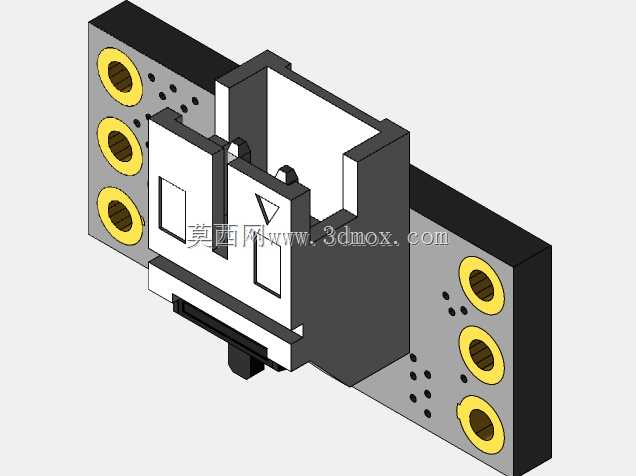

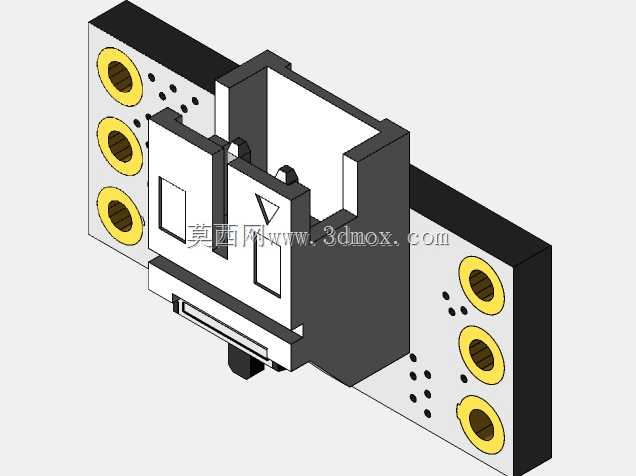

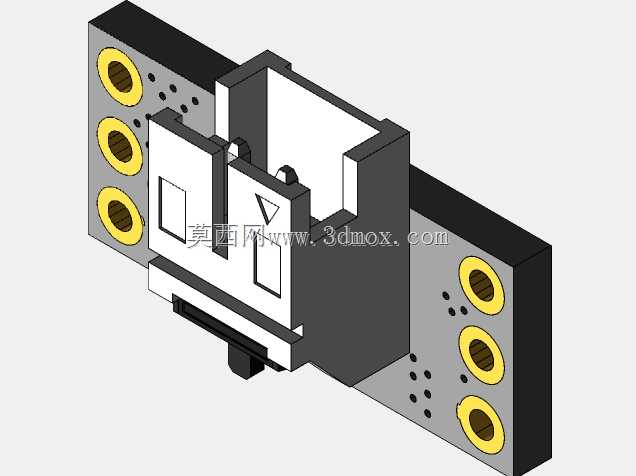

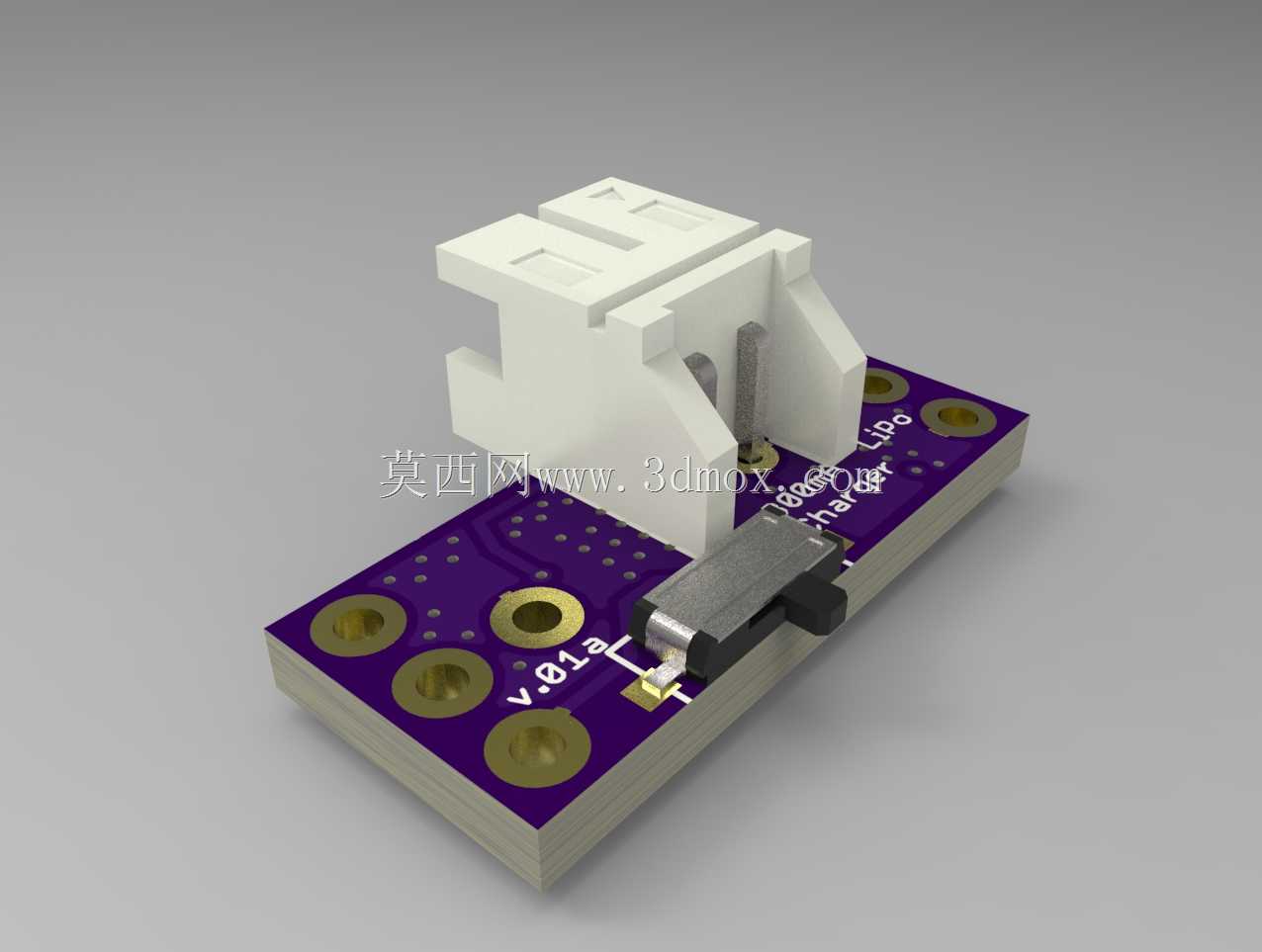

　　结构设计上，模块采用双层板布局，板载白色卧式接插件作为电池连接接口，接插件位置做了局部补强，避免反复插拔导致的焊盘脱落；滑动电源开关处增设了凸耳限位结构，开关拨动手感清晰，长期使用不会因粗暴操作出现移位或松脱。板周预留的固定安装孔位与对应开发板的安装孔完全对齐，可直接通过铜柱堆叠固定，安装后整体突出高度控制在较低范围，不会额外占用过多设备内部的竖向空间，适配紧凑外壳的内部堆叠要求。接插件与开关的排布避开了板上核心功率元件的散热区域，长期大电流充电时不会因热量堆积影响接插件的塑料结构强度。

　　布线设计上，功率回路做了加粗处理，减少大电流工况下的线路压降，信号指示回路与功率回路做了分区排布，避免充电时的纹波干扰到相邻的核心控制电路。模块的输入侧直接复用开发板的USB供电通路，无需额外设置充电输入接口，整机结构设计时只需预留一个USB接口即可同时满足程序烧录、供电、充电的多重需求，简化外壳的开孔设计。
