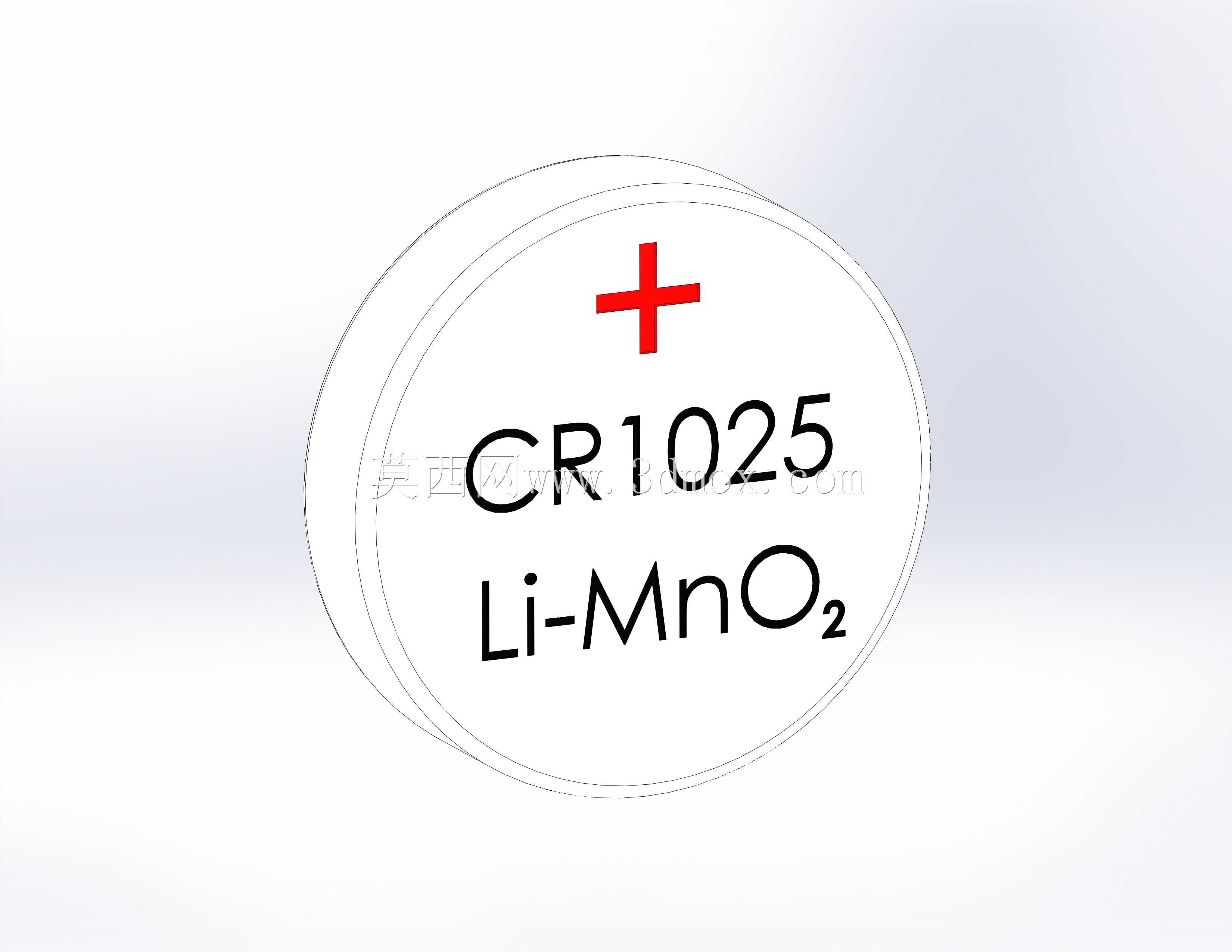

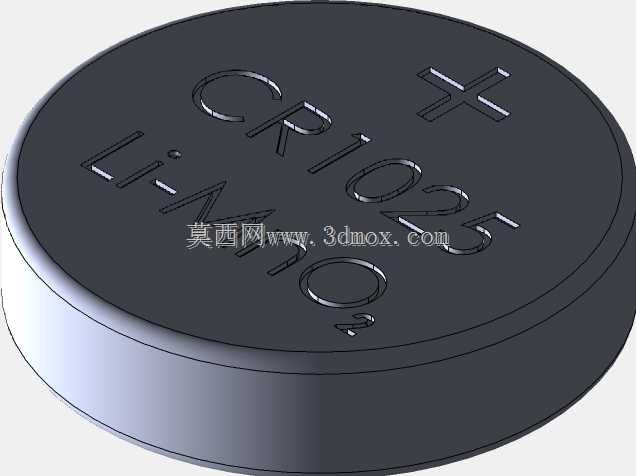

CR1025锂锰纽扣式3V供电电池结构

　　在各类低功耗便携电子设备、小型传感装置、车载电子配件的结构设计工作中，纽扣式锂锰电池是极为常见的板载供电元件，CR1025规格的锂锰电池凭借稳定的放电特性与紧凑的体积，在胎压监测模块、主板CMOS后备供电、小型智能穿戴配件、工业计数传感节点等场景中应用广泛。做这类小型供电元件的三维建模时，首先要明确其实际安装边界，该款电池为标准纽扣式结构，整体呈薄型圆饼形态，正极面带有清晰的极性标识，壳体采用金属冲压成型的密封结构，建模时需要还原壳体的卷边密封特征，保证装配干涉检查时的尺寸准确性。从功能特性来看，锂锰体系的纽扣电池标称输出电压为3V，自放电率极低，常温存储环境下电量损耗缓慢，适合作为长期待机的低功耗设备主电源或者后备电源，

　　在结构设计中需要预留对应的电池仓空间，同时要考虑正负极接触弹片的压缩行程，避免出现接触不良或者装配过紧压损电池壳体的问题。建模过程中，首先以圆形端面为基准绘制草图，拉伸生成电池主体的基础圆柱特征，注意还原壳体侧壁的微小拔模角度，这是实际冲压壳体的工艺特征，很多新手建模时容易忽略这个细节，导致后续做电池仓配合时出现尺寸偏差。正极面的十字标识、型号标注字符采用包覆特征处理，既保证标识的辨识度，又不会出现特征过于细碎导致工程图导出或者装配时的卡顿问题。负极面为平整的金属接触面，建模时要保证端面的平面度要求，对应接触弹片的设计需要匹配该平面的接触范围，避免接触点偏移导致的供电中断。在实际设备选型中，

　　CR1025的厚度与直径尺寸是结构设计的核心约束，做PCB板布局时要提前预留电池的安装高度，避免电池与上层壳体或者其他元器件发生干涉，同时要考虑电池更换的操作空间，如果是不可拆卸的内置设计，还要匹配电池的使用寿命做整体设备的功耗核算。这类小型标准件的三维模型，核心价值在于为整机装配提供准确的尺寸参考，不需要做内部电化学结构的还原，重点保证外部轮廓尺寸、极性标识位置、壳体配合尺寸的准确性，能够满足结构干涉检查、装配工艺验证、外观渲染展示的需求即可。在做轮毂电机配套的胎压监测模块设计时，这类电池直接内置在传感模块内部，工作环境存在一定的振动与温度变化，建模时还要考虑电池与固定胶套的配合公差，保证在振动工况下电池不会出现移位，同时预留一定的膨胀空间，避免极端温度下电池壳体膨胀挤压周边元器件。
