方形锂电池电芯表面自动覆膜生产设备

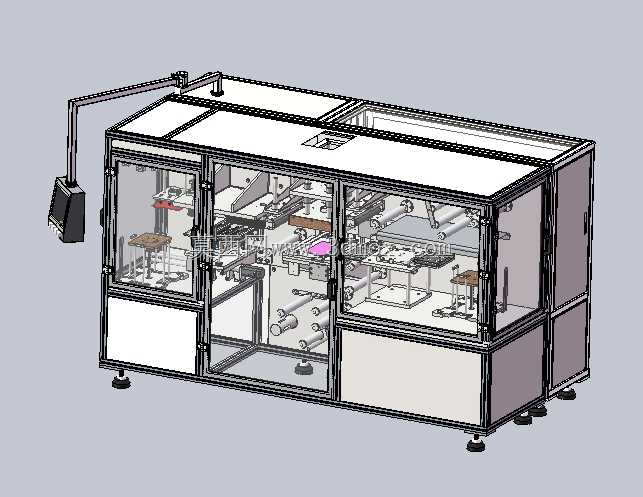

　　在动力储能锂电池中段生产环节，电芯入壳前的表面绝缘覆膜是直接影响成品安全性能的关键工序，这套设备正是针对方形铝壳电芯的外表面绝缘膜自动包覆需求设计，可适配常规消费类、动力类方形锂电池的包膜作业，替代传统人工对位包膜的低效模式，同时规避人工操作带来的膜面褶皱、对位偏移、边角包覆不到位等质量问题。从结构布局来看，设备采用铝型材框架搭配透明亚克力防护门的封闭式设计，底部配置可调式支撑脚杯，可直接对接前段电芯上料输送线与后段入壳工序的接驳工位，整体安装边界预留了操作侧700mm的维护通道，设备顶部预留了除尘接口与排风安装位，可直接接入车间现有除尘系统，避免覆膜过程中静电吸附浮尘影响膜层贴合效果。设备内部集成了电芯上料定位工位、

　　绝缘膜放卷裁切机构、多轴包膜压合组件、边角热压抚平单元以及成品下料输送结构，设计阶段充分考虑了不同规格电芯的快速换型需求，所有定位治具均采用快拆式结构，换型时无需复杂调试，仅需更换对应治具并调整放卷张力参数即可适配不同厚度、长宽尺寸的电芯加工。包膜过程中，电芯先经上料工位的视觉定位组件完成位置校准，绝缘膜经放卷机构完成张力恒定控制后精准裁切为对应尺寸，再由移载机构将电芯平稳放置于包膜工位，通过多组柔性压辊完成膜面与电芯表面的无气泡贴合，侧边与边角位置通过恒温热压头完成抚平包覆，确保膜层与电芯壳体完全贴合无翘边，整个作业流程无需人工介入，各工位动作通过逻辑控制实现节拍匹配，可稳定适配每分钟12-15件的产线节拍需求。

　　设计过程中针对覆膜过程中容易出现的膜面拉伸变形问题，放卷机构采用了低阻尼张力控制结构，配合导向辊的表面防静电处理，避免膜材在输送过程中产生静电吸附或拉伸形变；压合工位的压辊采用邵氏硬度45度的硅胶材质，既保证压合过程中膜面受力均匀，又不会对电芯壳体表面造成压痕损伤；防护门配置了安全联锁开关，设备运行过程中防护门开启时会自动暂停作业，保障现场操作人员的安全，设备侧面预留了操作触摸屏与控制按钮的安装位，可直接在设备侧完成参数调整、工位手动调试等操作，无需进入设备内部，日常维护时仅需打开对应侧的防护门即可完成易损件更换、机构调试等作业，大幅降低日常运维的时间成本。
