电动汽车用100AHR大容量磷酸铁锂储能电芯

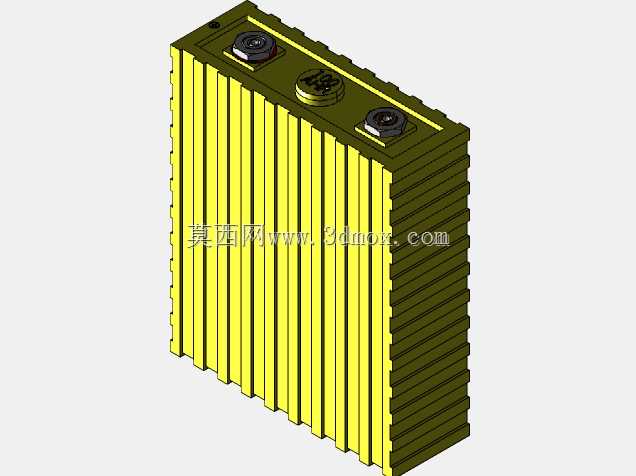

　　这款方形磷酸铁锂电芯的三维建模，完全围绕车载动力场景的实际装配需求展开，做结构设计时首先要考虑的就是整包集成时的安装边界，电芯外壳采用带竖向加强筋的方形壳体，筋条的排布不是随意设置的，每一道凸起的位置都对应模组框架的卡接位，既能在成组时快速定位，也能提升壳体自身的结构强度，应对车辆行驶过程中的振动冲击，避免长期使用后壳体变形影响内部极组稳定性。顶部的两个极柱采用对称式布局，极柱的凸台高度、螺纹孔径都严格按照车载高压连接的通用规范设定，建模时特意预留了铜排连接的操作空间，不会出现装配时工具干涉的问题，极柱周边的密封槽结构也做了细节还原，对应实际生产中的激光焊接或密封圈压装工序，保证电芯的密封性能满足IP67级别的车载防护要求。

　　从应用场景来看，这类100AHR容量的磷酸铁锂电芯，主要适配纯电动乘用车、低速电动四轮车以及小型储能电站的动力单元，相比同容量的三元电芯，磷酸铁锂材质的热稳定性更好，穿刺、过充时的热失控风险更低，更适合对安全要求较高的民用电动车辆场景。建模过程中没有做多余的装饰性结构，所有的外形尺寸都参考量产电芯的实际参数，壳体的长宽高比例、顶部注液孔的位置、极柱的中心距都和量产件保持一致，方便结构工程师直接调用模型做模组排布、BMS采集点布置、高压线束走向规划，不需要再反复核对尺寸修正模型。电芯侧面的平整面预留了散热垫的贴装位置，建模时特意保证了该平面的平面度公差，避免后续贴装散热垫时出现空隙影响导热效率，底部的壳体圆角也做了对应处理，

　　和模组托盘的定位槽完全匹配，成组时不需要额外做适配调整。做这类动力电芯的三维模型，最核心的是要还原所有和装配相关的结构特征，不能只做外观的形似，比如极柱的沉台深度、壳体边缘的倒角尺寸、顶部防爆阀的安装位置，这些细节直接影响后续整包设计的准确性，哪怕一毫米的偏差，都可能导致后续开模或者装配时出现干涉问题，所以建模时每一处结构都对应实际量产产品的工程要求，保证模型可以直接用于结构验证、装配模拟等实际工程环节。
