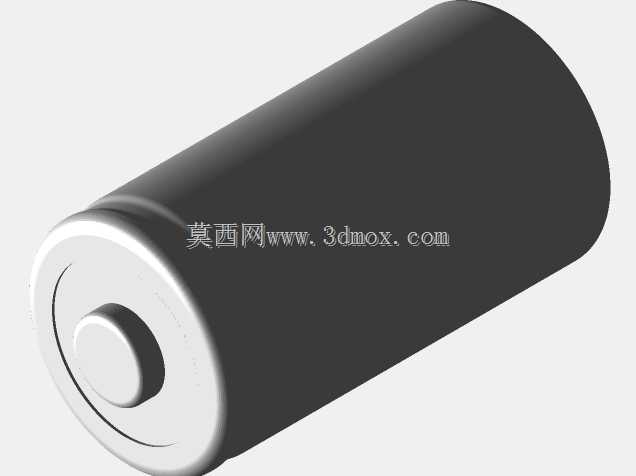

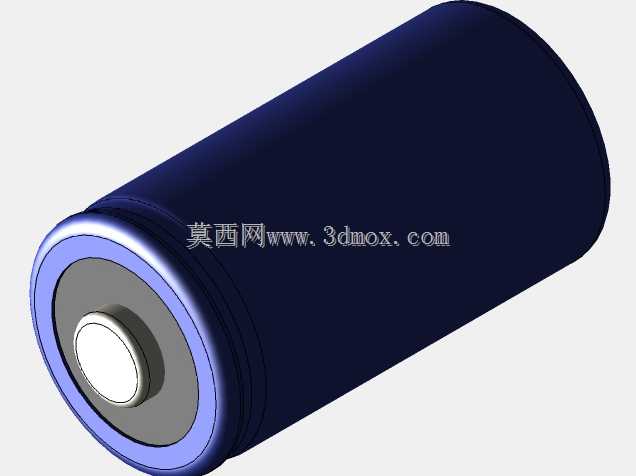

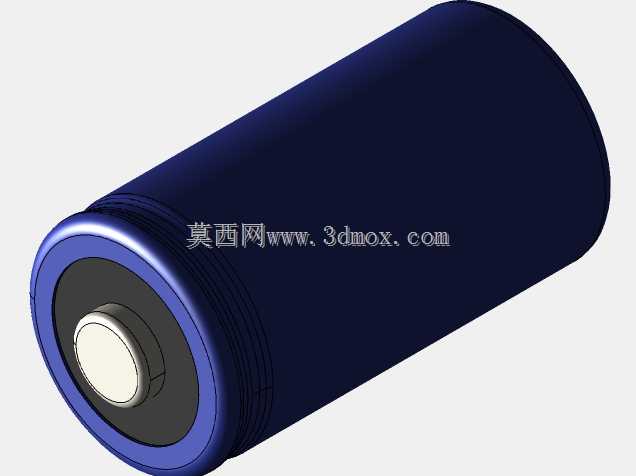

CR123A圆柱锂电池结构三维建模

　　在便携电子设备、户外安防装备、工业检测仪器的供电方案选型中，CR123A规格圆柱锂电池是应用占比颇高的一次锂电品类，这类电池的三维建模工作，往往服务于设备腔体结构设计、电池仓适配校验、整机装配干涉检查等实际工程环节，并非单纯的外观造型复刻。建模过程中首先要把控的是外形安装边界，这类电池采用标准圆柱卷绕结构，壳体采用深冲拉伸的镀镍钢材质，建模时要还原壳体侧壁的微缩拔模斜度——实际生产中钢壳脱模需要极小的锥度，若完全按理想直圆柱建模，后续做电池仓公差配合时会出现装配卡滞的仿真偏差。正极区域的结构是建模的细节重点，正极帽采用翻边铆接结构与壳体绝缘隔离，周围的绝缘密封圈要还原实际的压缩余量，

　　这个尺寸直接关系到电池装入仓体后正极触点的接触可靠性，很多新手建模时会忽略密封圈的凸起高度，导致后续结构仿真时出现接触虚接的误判。负极区域为壳体底部的平面结构，建模时要注意底部的内凹弧度，这是钢壳冲压成型时的工艺特征，同时也是电池堆叠放置时的定位参考面，做电池组多节串并联排布时，这个弧度会直接影响固定支架的卡槽尺寸设计。从应用场景来看，这类电池常被用于强光手电、无线烟感、便携测绘仪器、工业无线传感器等设备，这些设备的电池仓往往空间紧凑，建模时不仅要还原电池本身的尺寸，还要预留出电极触点弹簧的压缩行程、绝缘垫片的安装空间，以及电池外壁包裹的PET绝缘膜的厚度余量——别小看这0.05mm左右的膜厚，在做过盈配合的电池仓设计时，

　　这个厚度差就可能导致实际装配时电池无法顺利装入。建模时的结构分层逻辑也贴合实际生产工艺，从内到外依次还原卷绕电芯、绝缘衬垫、钢壳壳体、正极铆接组件、负极底盖、外包绝缘膜的层级关系，这样的模型不仅能用于外观展示，还可以直接导入热仿真软件，模拟电池大电流放电时的壳体温度分布，为设备的散热结构设计提供参考。在做设备跌落仿真的场景下，这个模型还可以赋予各部件对应的材料属性，比如钢壳的屈服强度、正极铆接结构的连接强度，验证跌落过程中电池是否会出现脱帽、漏液等失效风险。很多结构工程师在选型初期，会借助这类精准的三维模型完成电池仓的快速排布，不用等拿到实物样品就可以完成腔体的初步设计，大幅缩短研发周期，尤其是在多节电池组合供电的设备中，精准的电池模型可以提前规避极片接反、间距不足导致的绝缘风险等问题。
