BL-5C规格锂离子充电电池三维结构

　　做消费电子结构设计快十年，经手的便携设备供电方案里，BL-5C这类规格的锂离子电池绝对是存量应用最广的型号之一，早年功能机时代的普及度不用多说，现在不少便携检测仪表、老式手持POS终端、小型户外收音设备、甚至部分入门级数码播放器的兼容供电位，都留着这款电池的安装槽位，这次建模的时候特意把实际装机的适配边界放在了优先级最高的位置，没有做过度的外观美化，完全按照实物测绘的尺寸还原。

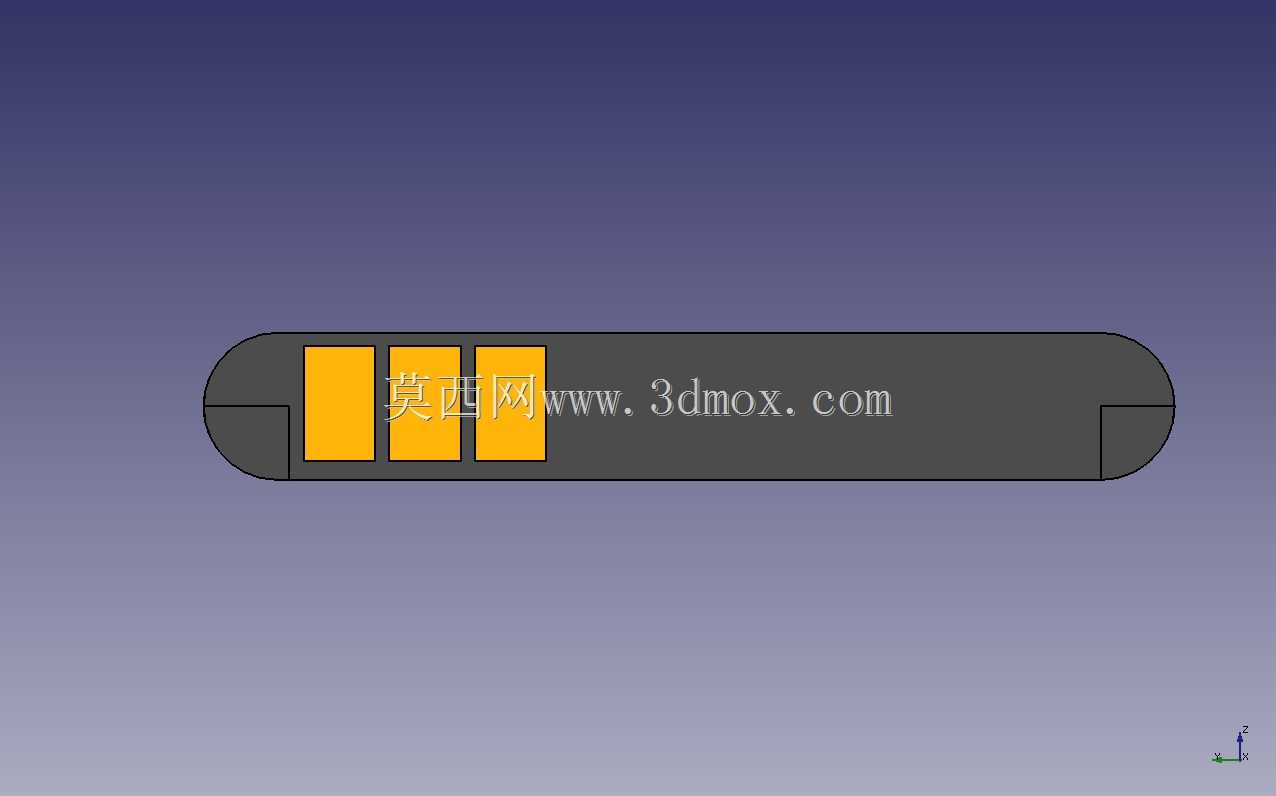

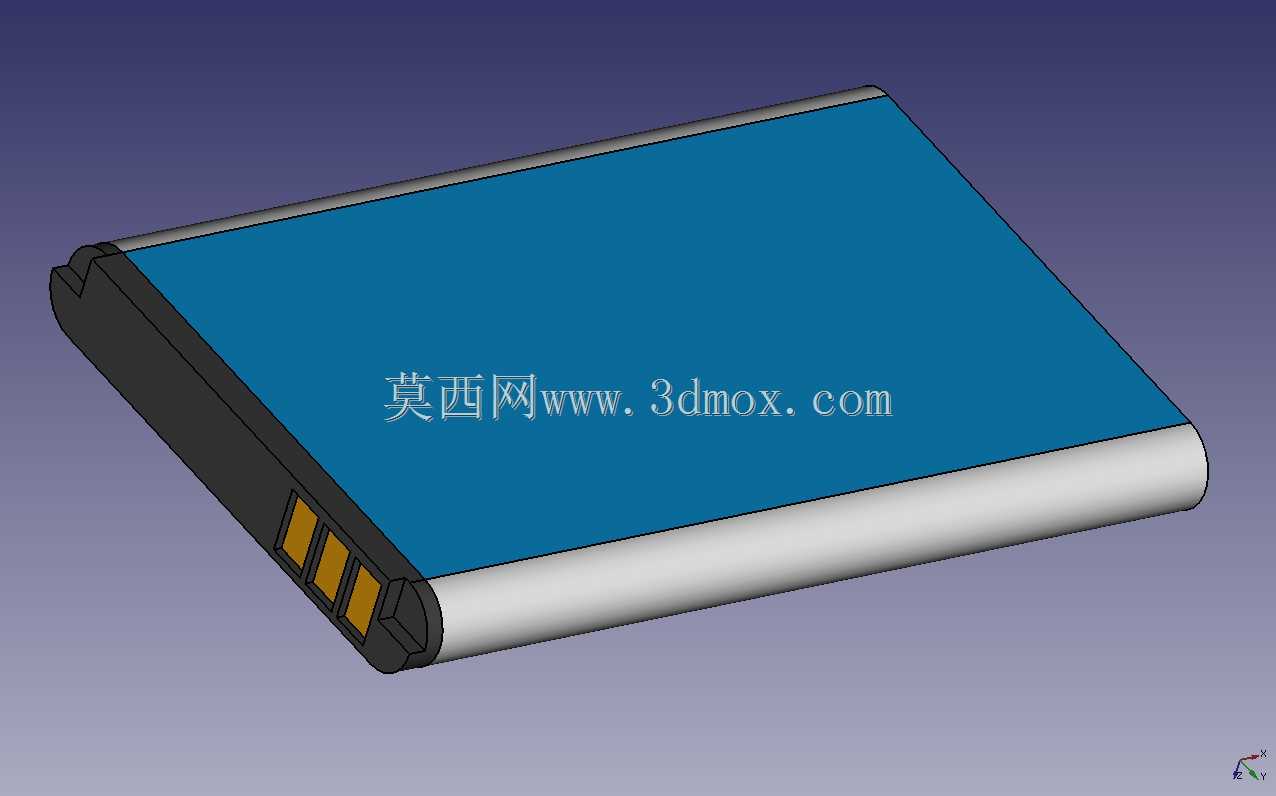

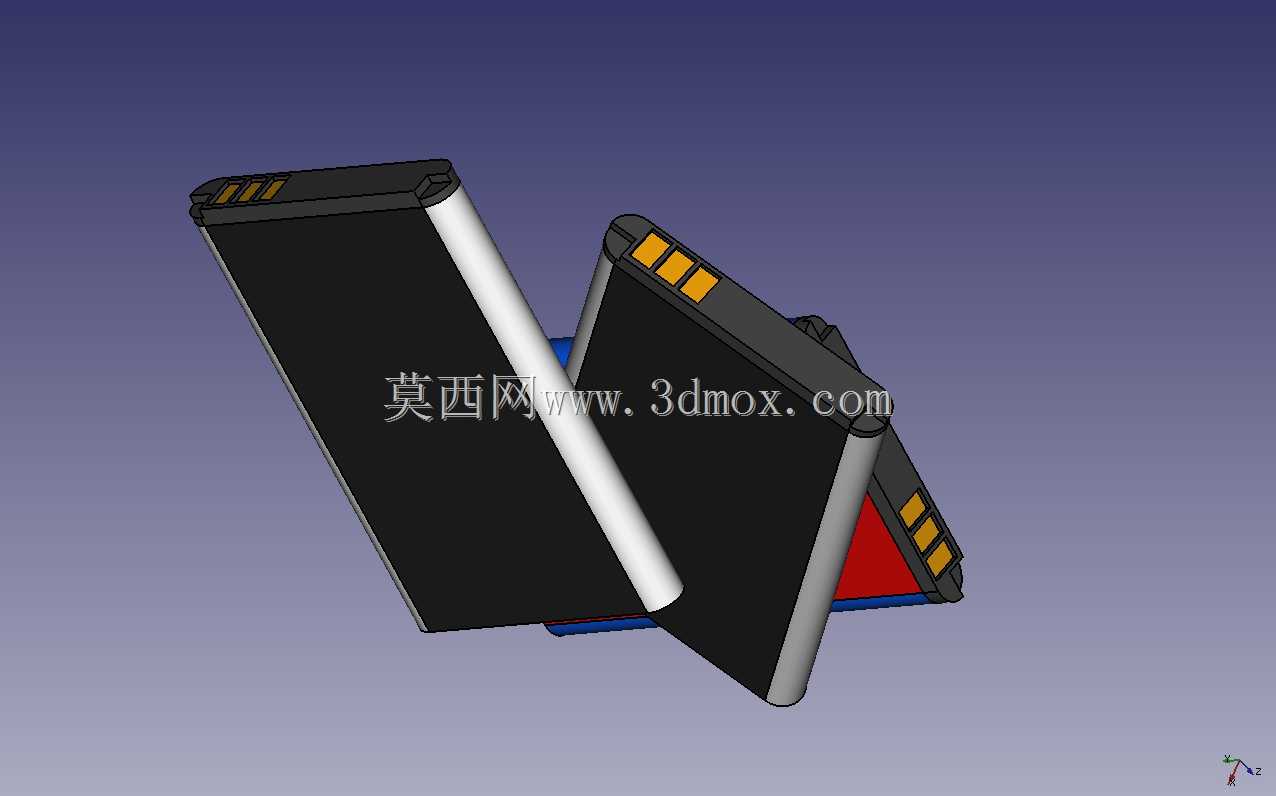

　　先从安装适配的维度说，这款电池的外形是规整的圆角长方体，主体外壳做了细微的拔模斜度，方便在设备仓内插拔不会卡滞，厚度方向的公差控制在±0.2mm以内，毕竟很多老设备的电池仓是和后盖做一体化限位的，尺寸超差就会出现后盖扣合不严或者电池晃荡的问题。电池一端的三个镀金接触弹片位置完全对齐通用公版定义，从左到右分别是负极、温度检测引脚、正极，建模的时候特意把弹片的凸起高度做了还原，这个细节很多新手建模容易忽略，要是弹片突出量做少了，装机后容易出现接触不良、设备意外断电的问题，做高了又会顶坏设备仓内的接触焊盘。

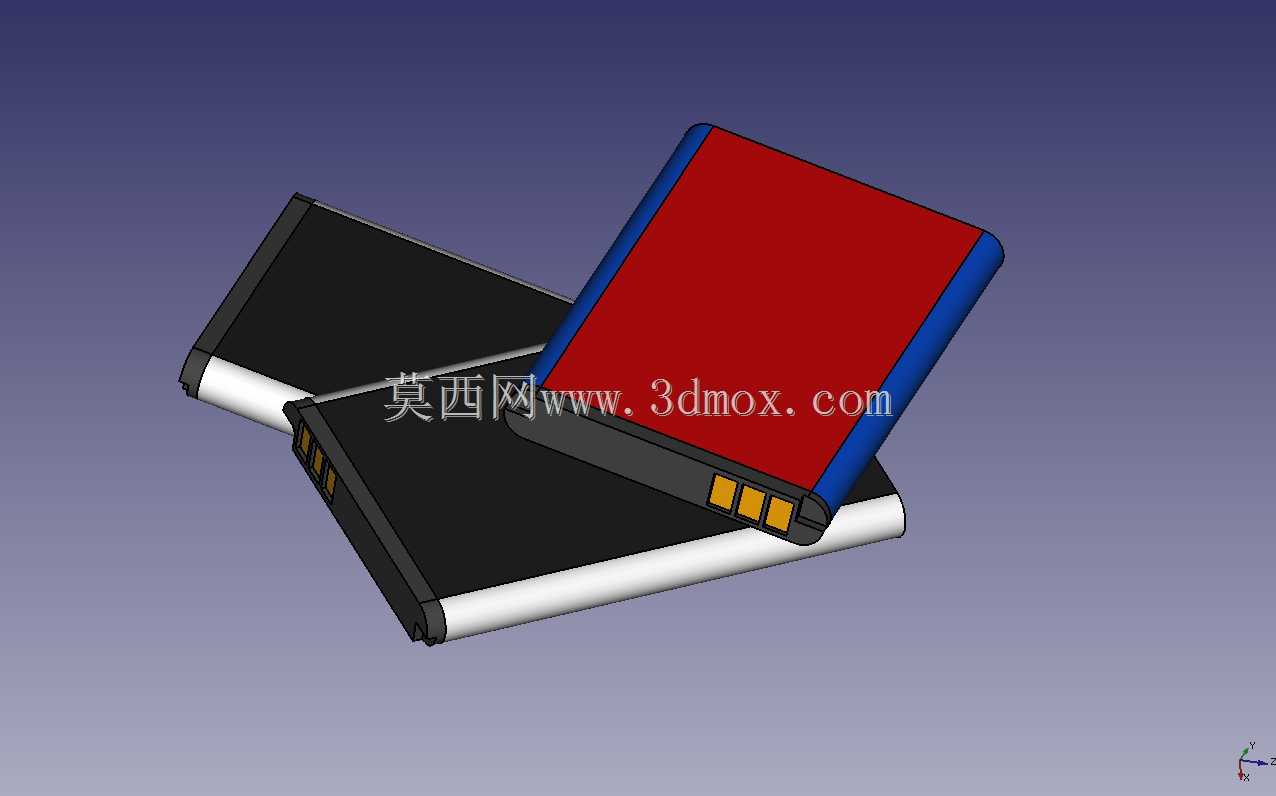

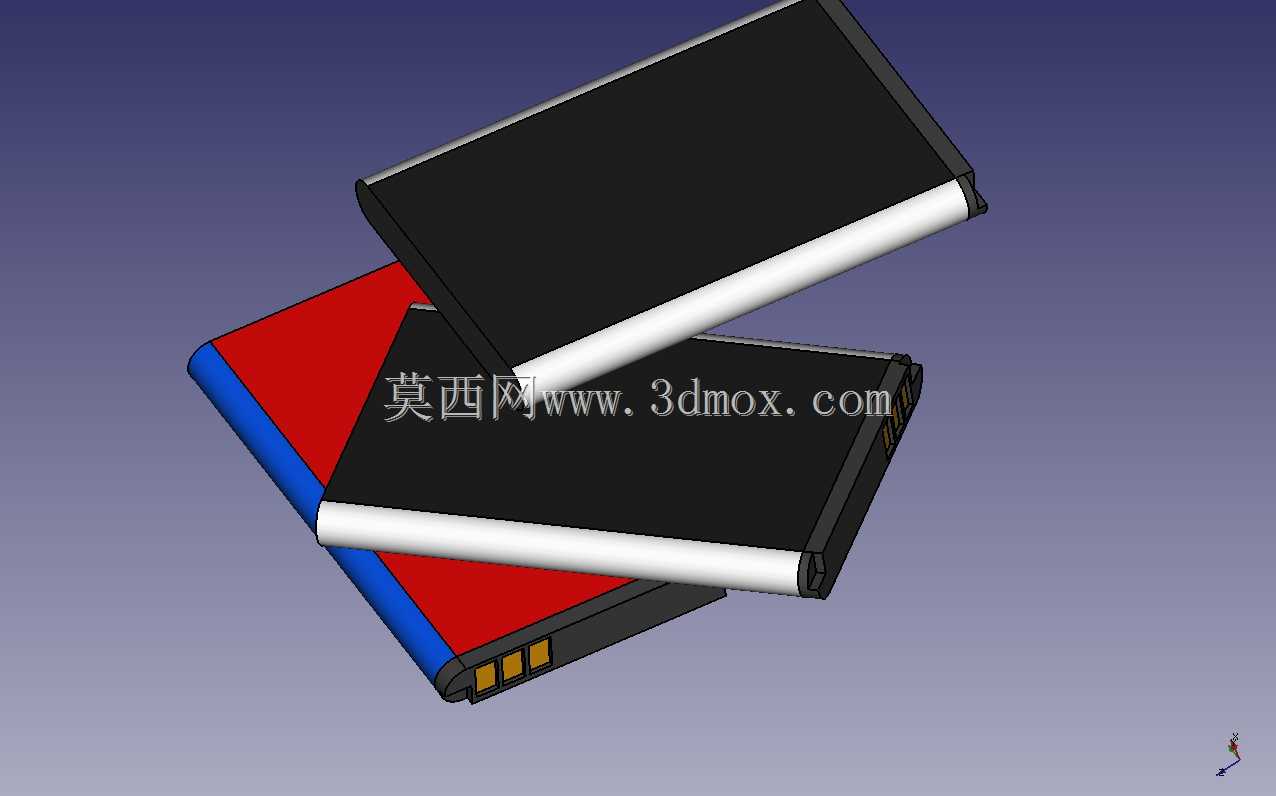

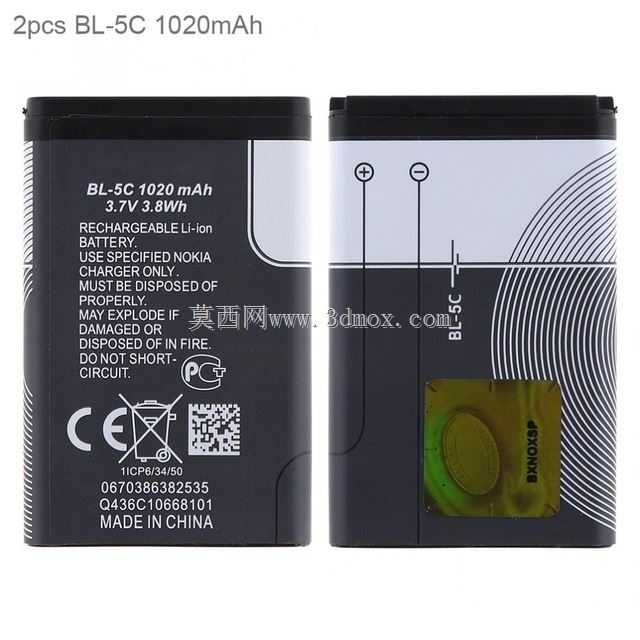

　　外壳部分的结构分三层，最外层是阻燃PC材质的包边，蓝色封边是超声波焊接的压合位，建模的时候把焊接溢胶的微小让位槽也做了出来，主体包裹的铝塑膜层做了0.1mm的厚度还原，底部的白色绝缘封边是防止电池装入金属仓时出现短路的关键结构，不能省略。实际应用场景里，这款电池的标称输出电压是3.7V，满电电压4.2V，放电截止电压2.75V，适配的设备供电电路基本都是按照这个电压区间做的保护设计，所以建模的时候也预留了内部保护板的安装空间，在接触弹片下方的位置，留出了1.2mm厚度的PCBA安装位，刚好能放下常规的DW01+8205A保护电路方案，不会和内部卷绕的电芯产生干涉。

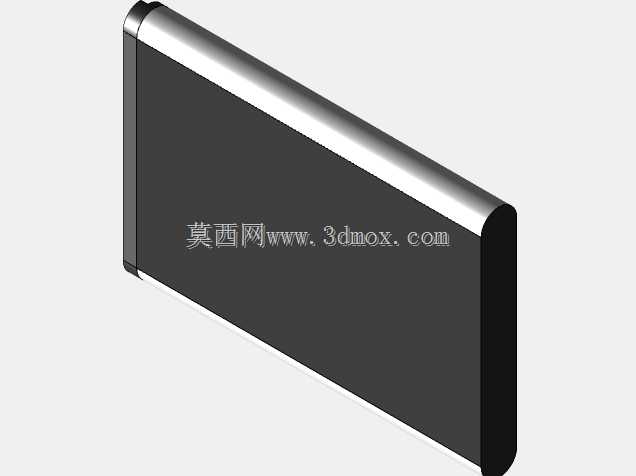

　　设计思路上没有追求花哨的渲染效果，所有结构特征都是服务于实际装配需求，比如电池四个角的R角弧度，完全匹配市面上通用的BL-5C电池仓导向倒角，插入的时候不需要刻意对准就能顺滑滑入仓体。外壳表面的细微磨砂纹理也做了还原，这个纹理不是为了美观，是增加插拔时的摩擦力，手上有汗的时候也能顺利取出电池，不会打滑。另外在电池和后盖接触的大面上，做了0.05mm的微凸余量，装配后靠电池本身的微变形顶住后盖，消除装配间隙，避免设备晃动的时候电池在仓内碰撞产生异响。

　　很多刚入行的工程师做便携设备供电结构的时候，容易直接套用标准电池的外形尺寸，忽略实际使用中的干涉点，比如这款电池的接触弹片外侧的绝缘挡边，高度要比弹片高出0.3mm，就是为了防止安装的时候弹片错位碰到电池仓的金属屏蔽罩造成短路，这个细节在建模的时候特意做了突出，方便后续做结构校验的时候能快速检查安全间隙是否足够。还有电池侧面的防反装缺口？不对，BL-5C其实是靠接触弹片的不对称排布防反的，三个触点不是居中放置，而是偏向一侧，反装的话触点根本对不上设备的弹针，这个位置的尺寸偏差控制在0.1mm以内，完全还原实物的防呆设计，避免后续开模或者做3D打印样件的时候出现防呆失效的问题。
