适配Teensy3.X开发板的SPI闪存扩展插件

　　在嵌入式开发与小型电子设备的原型验证场景中，开发板自带的存储容量往往难以支撑大容量数据缓存、固件离线存储或是高频数据采集的需求，这类直插式SPI闪存扩展插件就是为解决Teensy3.X系列开发板的存储瓶颈设计的。从实际使用场景来看，这类插件常被用于小型物联网终端的本地数据暂存、嵌入式图形界面的字库存储、或是需要掉电保存的参数记录场景，相比传统EEPROM，SPI闪存的读写速度和容量都有量级提升，能覆盖绝大多数中小容量存储需求。

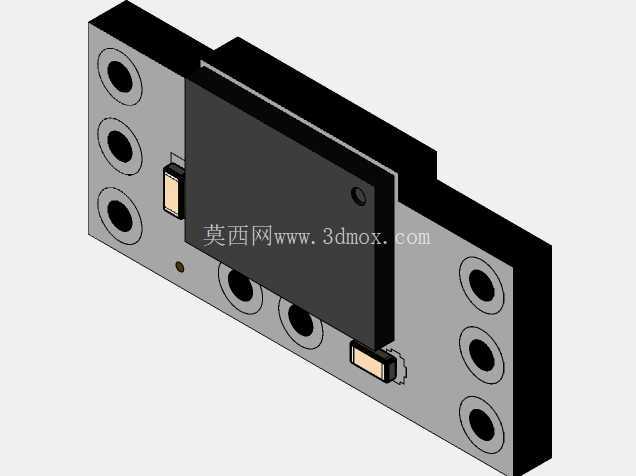

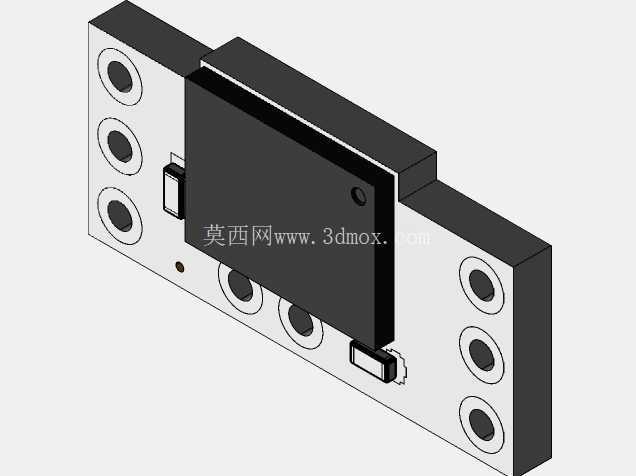

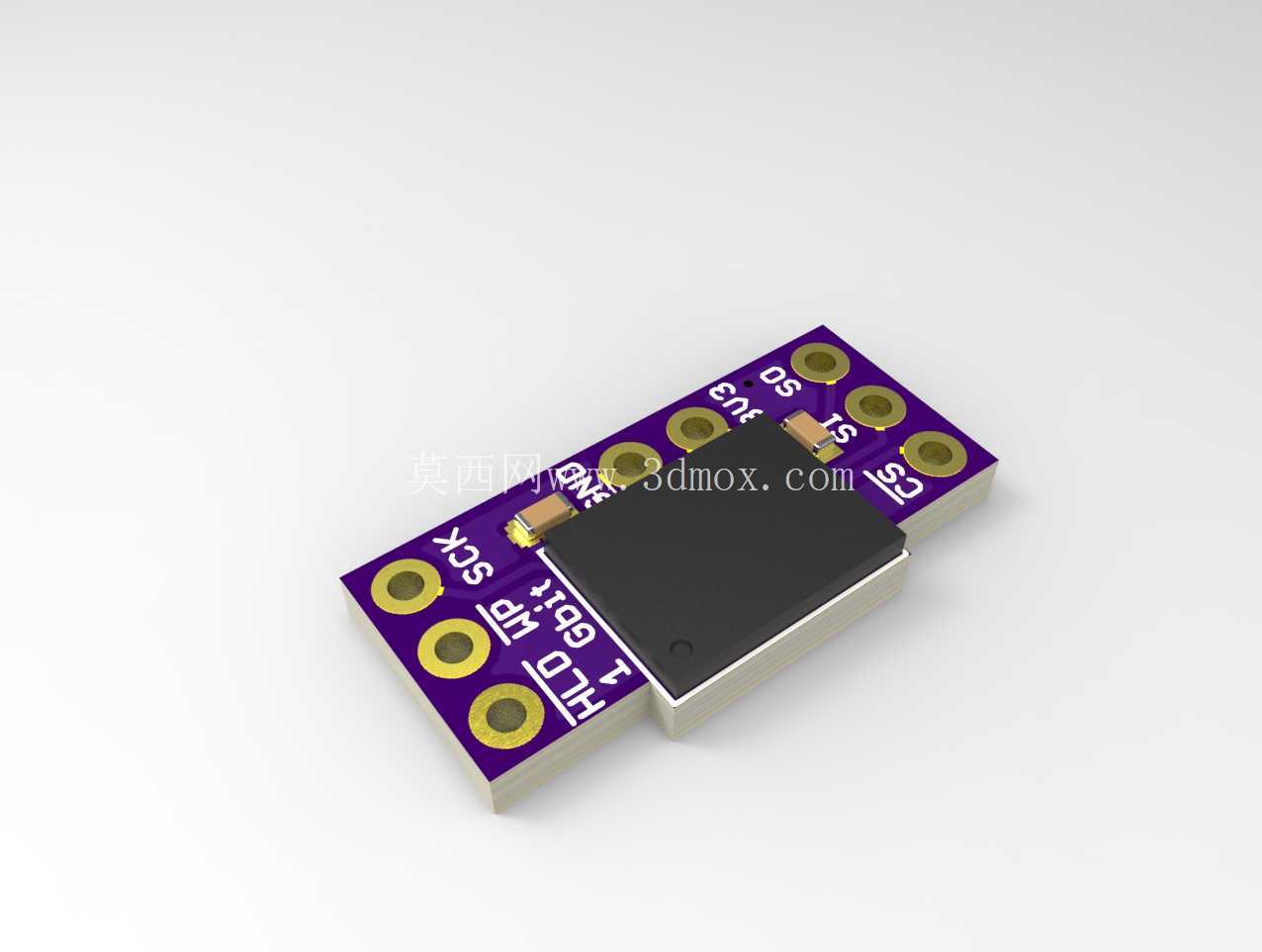

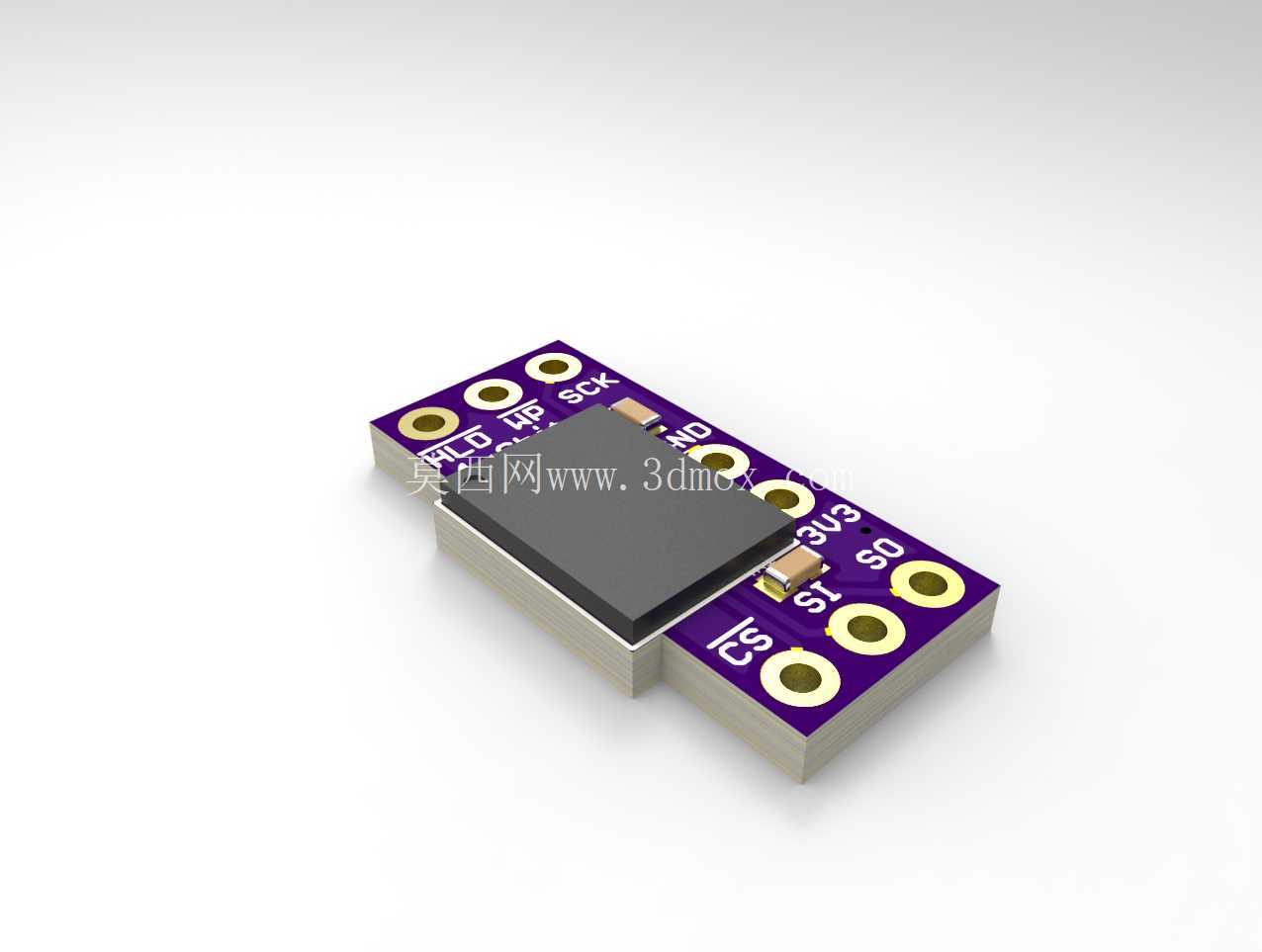

　　设计上这款插件采用了极小尺寸的PCB布局，整体板型完全贴合Teensy3.X开发板的安装孔位，直接叠装在开发板上方不会额外占用横向安装空间，也不会遮挡开发板上的其他外设接口，不会干扰I2C端口、运动传感器或是电池充电模块等附加组件的正常工作。板载电路仅做了必要的信号优化，在电源引脚处配置了100nF的旁路电容，用来滤除电源线上的高频噪声，避免闪存读写时出现数据误码；在CS片选信号线上预留了100K上拉电阻，解决多设备挂载时的芯片选通冲突问题，不需要用户额外在外围电路添加阻容元件，直接插装即可完成硬件连接。

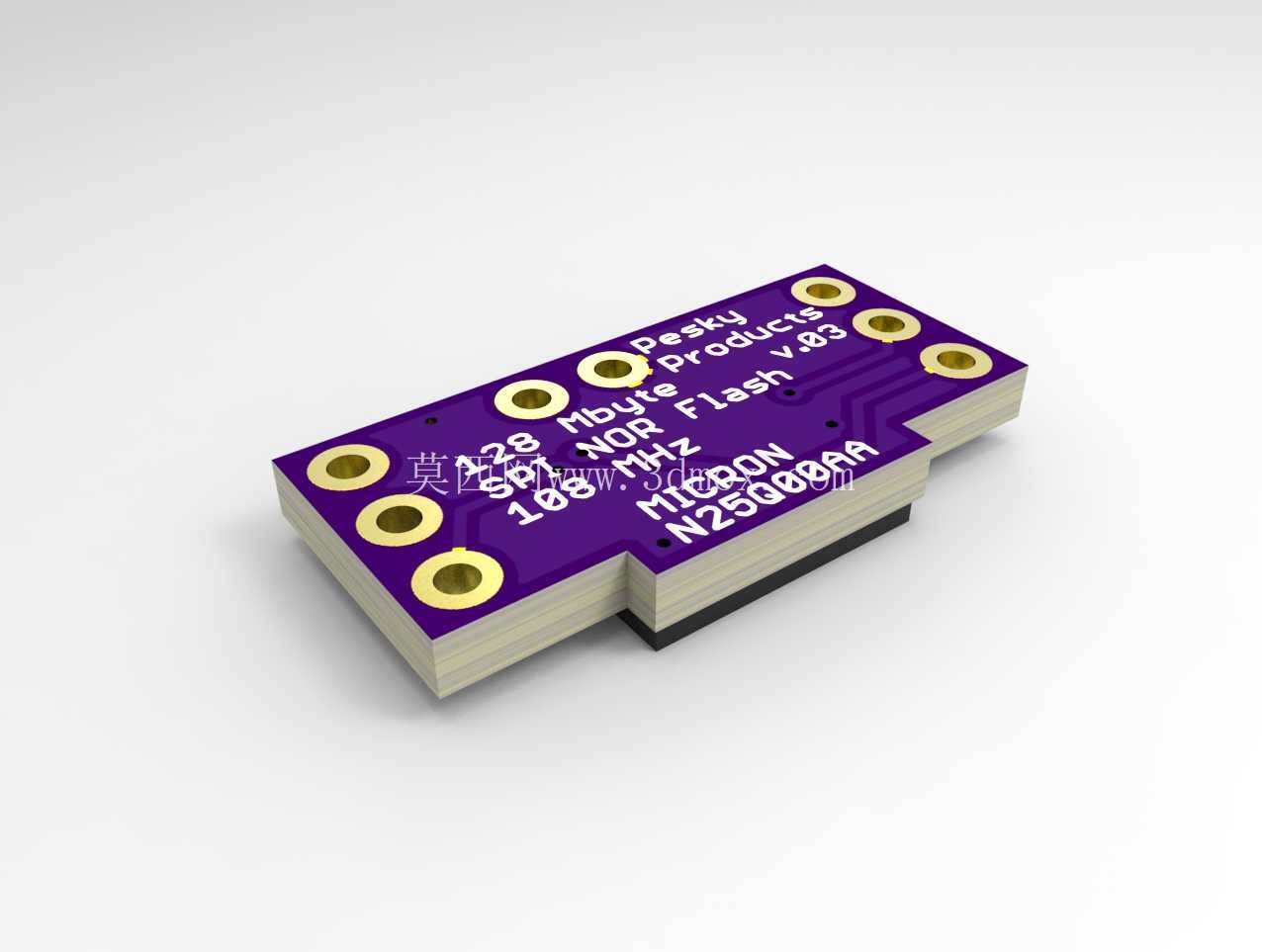

　　插件支持两种规格的闪存芯片选型，分别是128Mbit容量、108MHz主频的S25FL127SABNF，以及1Gbit容量、133MHz主频的S70FL01GSAGBH，两款芯片均采用标准SPI通信协议，和Teensy3.X的硬件SPI引脚完全对应，不需要额外做引脚映射。从读写性能来看，两款芯片的单页读写耗时约400微秒，整芯片擦除时间根据容量不同分别为44秒和106秒，读写速率比常规EEPROM快10到20倍，能满足高速数据写入的需求。安装边界上，插件的六个固定孔位和Teensy3.X的板载安装孔完全对齐，叠装后整体厚度仅增加几毫米，完全可以容纳进原开发板的配套外壳中，不需要额外修改外壳结构。对于做嵌入式原型开发的工程师来说，这类直插式扩展件省去了自行绘制闪存扩展电路、打样焊接的流程，能快速完成存储扩展的硬件搭建，把更多精力放在功能逻辑开发上。
