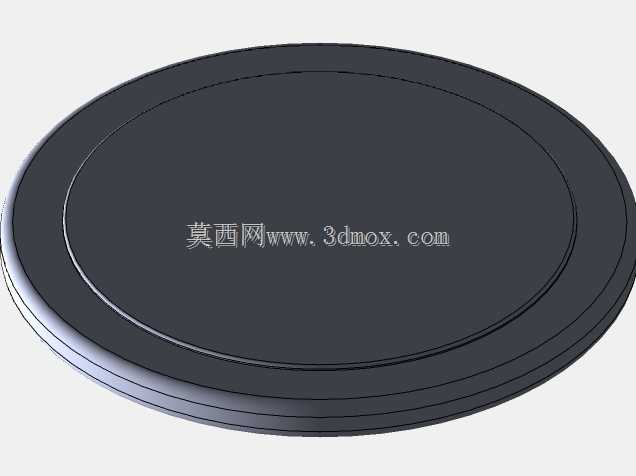

CR2016锂锰扣式电池三维结构设计

　　在消费电子、小型智能硬件、车载低功耗传感模块的结构开发环节，这类薄型扣式锂电源的三维数模是结构堆叠、安装间隙校核阶段不可或缺的参考依据。不同于常规柱状、软包锂电的安装逻辑，CR2016规格的扣式电池采用全密封薄圆片构型，整体厚度控制在1.6mm，公称直径20mm，这类尺寸边界是设计电池仓时必须严格卡控的核心参数——既需要预留0.1-0.15mm的径向装配间隙方便产线自动装夹，又要控制轴向压合量在0.2mm以内，避免挤压壳体造成内部电解液渗漏、正负极短路的失效风险。

　　从实际应用场景来看，这类扣式电池常被用作汽车遥控钥匙、胎压监测模块的备用电源，也广泛搭载在主板CMOS供电、小型蓝牙信标、低功耗温感记录标签上，其放电特性偏向小电流长续航，常温下年自放电率不足2%，能够支撑设备在无外接供电的状态下维持3-5年的基础运行。做三维结构设计时，首先要还原其金属外壳的卷边密封结构：正极壳采用镀镍不锈钢拉伸成型，边缘的R角过渡直接决定了电池仓弹片的接触可靠性，若弹片接触点落在卷边圆弧面上，很容易出现接触电阻波动、供电瞬断的问题，因此数模中特意标注了正极平面的有效接触区域，方便结构工程师在设计弹片时将触点对准中心平面区域。

　　设计过程中还要兼顾安装边界的兼容性，这类扣式电池的安装方式主要分两类，一类是采用SMT焊片直接回流焊在PCB板上，另一类是采用塑胶弹片卡扣式固定，两种安装方式对应的周边避让空间要求不同：焊片安装时需要在焊盘周边预留0.8mm的禁布区，避免焊锡溢出造成正负极爬电；卡扣式安装则需要在电池仓侧壁设计0.3mm高的限位凸台，防止设备受振动冲击时电池从仓内脱出。数模还原了电池负极盖的表面粗糙度特征，实际生产中负极盖表面会做微蚀处理提升焊锡浸润性，这一细节在做焊装工艺仿真时能够帮助工程师更准确地设置接触摩擦参数，避免仿真结果与实际产线装配效果出现偏差。

　　不同于大倍率动力电池的结构设计逻辑，这类微型扣式电池的结构重点不在散热通道、极耳载流能力上，而是全流程围绕密封可靠性、接触稳定性、尺寸一致性展开，哪怕是壳体上0.05mm的厚度偏差，都可能造成自动装配线的卡料故障，因此三维建模时严格按照公称尺寸做公差带的中值建模，同时在数模中附带了关键尺寸的公差参考范围，方便结构工程师在做公差叠加分析时直接调用，不用反复查阅物料规格书。在做车载类产品的结构设计时，还要考虑高低温环境下的电池膨胀特性，-40℃到85℃的工作温区内，电池的轴向膨胀量最大可达0.12mm，这部分变形量必须在电池仓的轴向间隙设计中提前预留，避免低温环境下壳体收缩接触不良，或是高温下膨胀挤压周边元器件造成PCB板变形。
