法雷奥3.3kW车载锂电池充电机结构

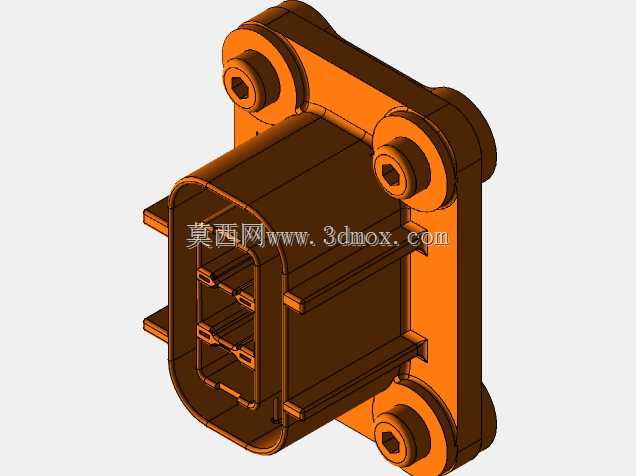

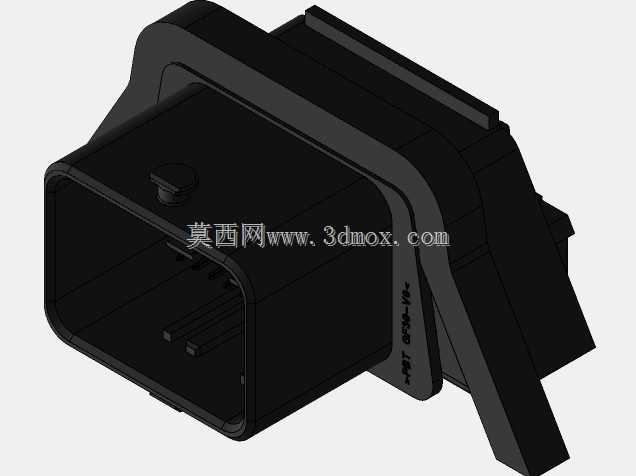

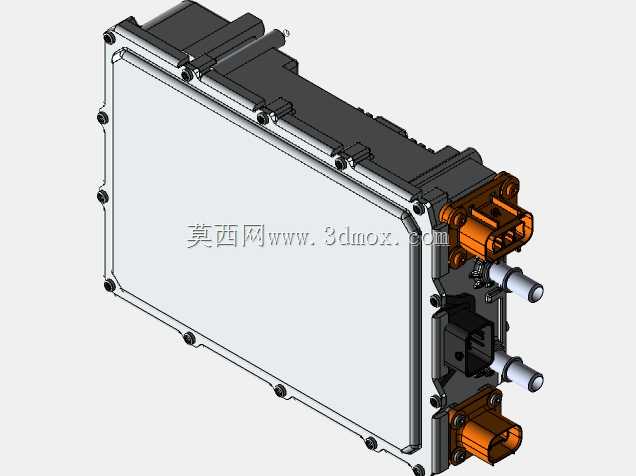

　　这款车载充电机主要适配纯电及插电混动乘用车的前舱安装场景，作为交流慢充链路的核心电能转换部件，承担着将外部电网输入的交流电转换为动力电池适配直流电的核心功能，可直接对接整车BMS系统完成充电过程的电压电流闭环调节，适配主流磷酸铁锂、三元锂体系的锂离子动力电池组，满足日常家用交流桩、便携充电枪的充电使用需求。从结构设计来看，整体采用一体化密封壳体设计，外壳选用耐候性工程塑料材质，兼顾前舱复杂工况下的绝缘防护、抗振耐冲击需求，接插端采用带导向定位的多pin连接器结构，集成高压输入、低压通讯、高压输出的接插通道，安装侧预留带定位凸台的固定支脚，可直接通过螺栓固定在前舱预留的安装点位上，无需额外设计复杂转接支架。

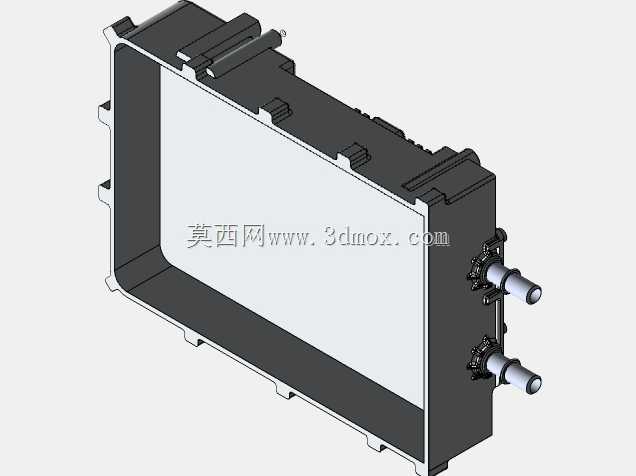

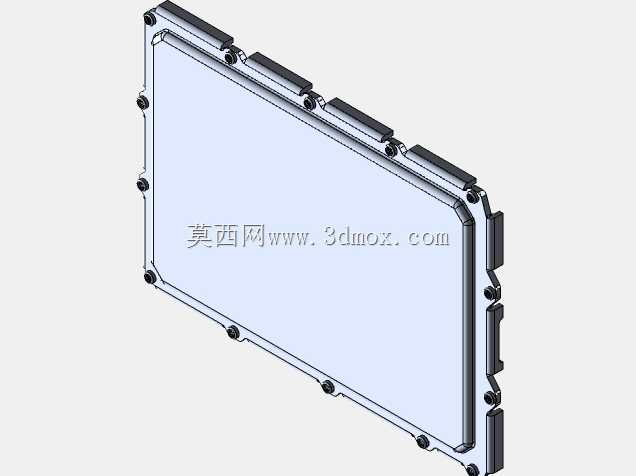

　　设计阶段充分考虑前舱的空间边界约束，整体外形采用紧凑化布局，将功率变换板、控制板、EMC滤波模块集成在同一壳体内腔，通过内部筋位完成各模块的分隔固定，既缩减了整体占用空间，也能通过壳体本身的散热结构辅助功率器件散热，无需额外加装独立散热风扇即可满足额定功率下的持续工作散热需求。接插端面做了防呆设计，不同功能的接插孔位做了差异化的尺寸与位置区分，可避免装配过程中出现错插问题，壳体接缝处预留密封胶条安装槽，装配后可达到IP67级别的防护能力，能够抵御前舱行驶过程中的泥水飞溅、粉尘侵入，适配-40℃到85℃的工作环境温度范围。安装支脚的位置经过整车搭载验证，匹配多数A0级到B级新能源车型的前舱安装孔位间距，

　　接插件的出线方向做了斜向引出设计，可避开前舱内的线束走向与其他部件的安装干涉，装配时无需额外调整周边部件位置即可完成固定。在功能层面，这款充电机内置过压、过流、过温、短路多重保护机制，可实时监测输入输出侧的电参数与自身温度状态，出现异常时可快速切断输出并上报故障信号给整车控制器，保障充电过程的安全可靠，3.3kW的额定功率可满足家用场景下的夜间补能需求，适配多数家用220V交流供电回路的承载能力，无需对家用供电线路做专项改造即可使用。
