两串7.4V2000mAh18650锂电池包结构

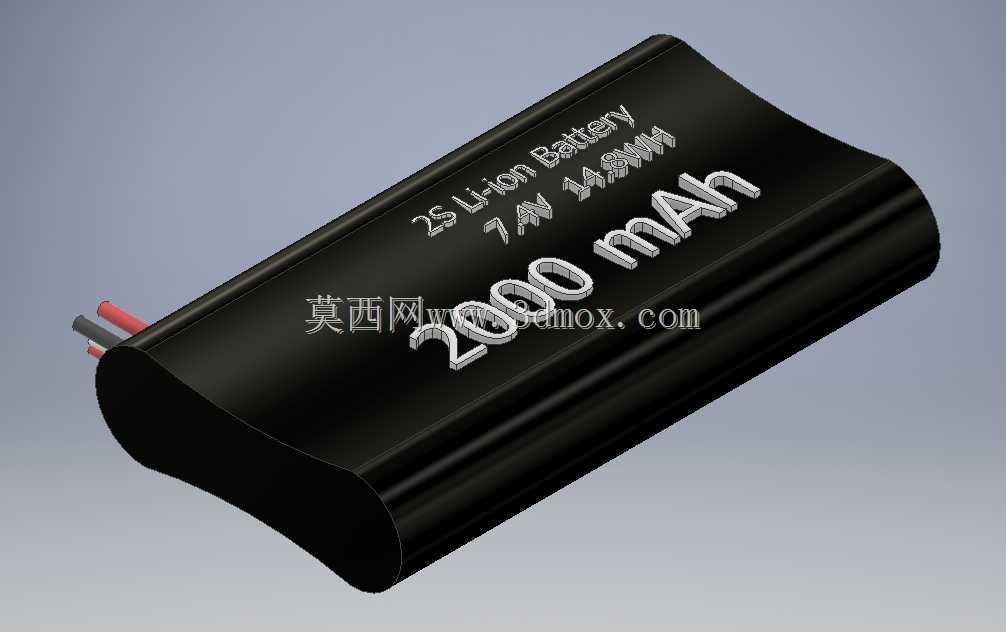

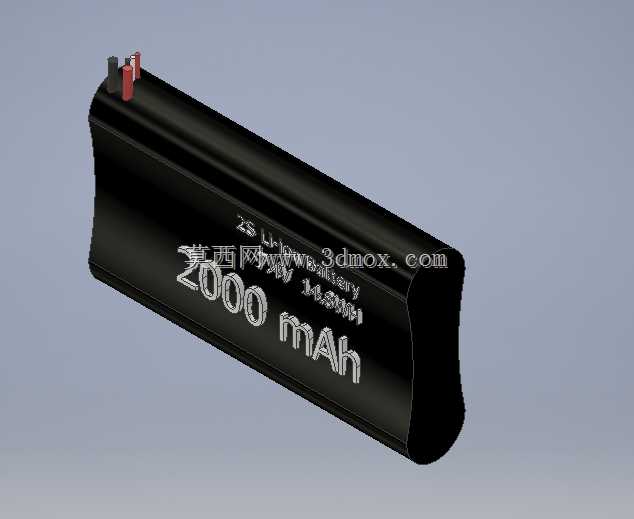

　　这款两串结构的锂离子供电组件，核心采用两颗标准18650电芯通过串接实现7.4V额定输出，容量标定2000mAh，在小型便携电子设备、轻型电动代步工具附属供电、小型检测仪器后备电源、DIY电子制作项目中有着非常广泛的适配场景。从结构设计层面来看，整个电池包采用热缩包膜整体封装的形式，两颗电芯平行排布后通过镍带完成串接焊接，端部引出正负极供电导线，外层包裹的绝缘热缩膜既可以实现电芯间的相对固定，也能提供基础的绝缘防护，避免电芯外壳与外部金属构件接触造成短路风险。做三维结构建模的时候，首先要精准还原1860电芯的标准外形尺寸，单颗18650电芯直径18mm、长度65mm，两颗平行排布后的整体包络宽度要预留热缩膜的厚度余量，

　　包膜后的整体外轮廓要做圆角过渡处理，还原热缩膜受热收缩后在电芯接缝处形成的自然弧面，不能生硬做直角拼接。安装边界层面，这个电池包的出线端要预留导线弯折的空间，在做配套设备的结构设计时，电池仓的内尺寸要比电池包整体包络尺寸单边留出0.3-0.5mm的装配间隙，方便电池顺利装入同时不会出现旷量，出线位置要做防拉扯的结构限位，避免使用过程中导线被拽动导致焊点脱开。从实际使用的功能特性来看，两串锂电的满电电压在8.4V左右，放电截止电压一般设定在5.5V，能够匹配绝大多数额定7.4V供电的小型用电设备，相比单颗3.7V的18650电芯，它的输出电压更高，同等功率需求下工作电流更小，线路损耗也更低。

　　建模过程中还要注意还原电池包表面的标识印刷位置，正负极导线的颜色区分要符合常规电气规范，红色对应正极、黑色对应负极，导线伸出包膜的长度要根据常规应用场景做合理设定，既不会因为过短导致接线不便，也不会因为过长造成仓内布线杂乱。在做配套结构的干涉检查时，要重点确认电池包与仓内其他元器件的安全距离，尤其是与发热元件的间距要满足绝缘耐热要求，避免长期高温环境加速热缩膜老化、影响电芯使用寿命。这种封装形式的电池包结构简单、成本可控，在小批量定制化的供电场景中十分常见，建模时还原真实的包膜收缩质感、电芯排布的相对位置，能够为后续的电池仓结构设计、整机装配模拟提供精准的参考依据，避免实际生产中出现电池装不进、接线位置干涉、绝缘距离不足等常见结构问题。
