偏移式抵消焊接辊转轴铰链结构

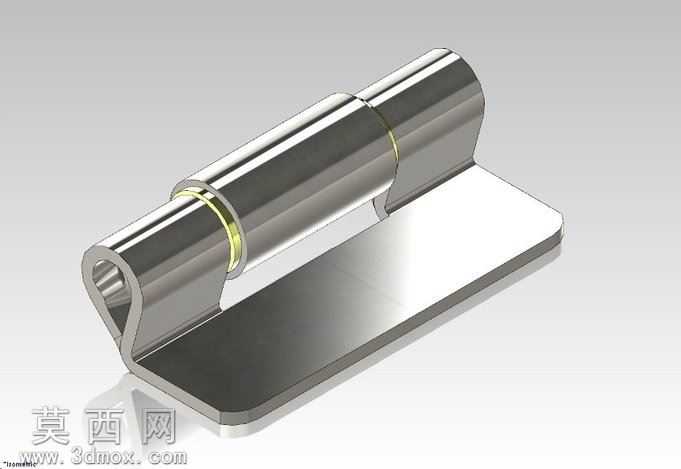

本作品为偏移式辊转铰链结构，采用三维参数化建模方式完成整体设计，建模过程中先以基准平面定位安装底板的轮廓，通过拉伸特征生成带圆角过渡的平板基座，基座边缘做了R角处理以避免应力集中，同时匹配实际五金件的冲压成型工艺特征。辊轴部分采用同轴心回转特征建模，先绘制轴体的截面轮廓，通过旋转凸台生成主体轴身，轴身与弯折连接片的配合位置预留了均匀的转动间隙，轴体表面做了抛光金属材质的渲染设置，模拟不锈钢冷轧板材的哑光金属质感，金属反射参数调整至适配工业产品展示的柔和反光效果，避免过度镜面反射造成的结构细节丢失。弯折连接片采用钣金特征建模，通过绘制折弯线、设置折弯半径与回弹补偿参数，生成与轴身贴合的抱合式弯折结构，连接片与安装底板为一体化成型设计，衔接位置做了加厚处理以提升整体结构强度，抵消转轴转动时产生的侧向力矩。模型渲染阶段采用三点布光方案，主光源从侧上方投射以凸显轴身的圆柱曲面轮廓，辅光源补亮底板下方的暗部细节，轮廓光勾勒整体结构的边缘线条，背景采用渐变浅灰色调突出金属件的质感。设计思路上针对3/16规格的焊接抵接场景做了适配，偏移式的轴体布局可以在转动过程中抵消安装面的焊接公差，让铰链开合过程中不会因为焊接变形出现卡滞，转轴的转动接触面做了等距间隙设置，预留润滑脂的存储空间，提升长期使用的耐磨性能。整体结构无冗余特征，所有尺寸参数均匹配实际五金加工的工艺要求，安装底板上预留的焊接定位边可以方便现场施工时快速对位，轴体两端的收边结构避免转动过程中出现轴向窜动，弯折连接片的抱合角度经过反复调整，确保与轴身的接触面积均匀，转动时的阻尼感稳定一致，不会出现局部磨损过快的问题。
