3.2V磷酸铁锂26650圆柱电芯结构

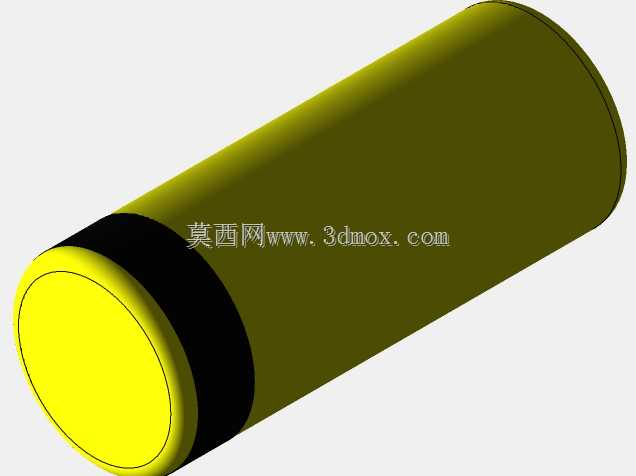

　　这款26650规格磷酸铁锂电芯的三维结构，在做储能模组、低速代步车动力包、户外便携电源的结构排布时经常会用到，建模时优先还原了电芯的实际装配边界，避免后续做PACK设计时出现干涉问题。从实际应用场景来看，这类电芯常被用在两轮电动车换电模块、家庭储能壁挂式电源、太阳能路灯储能单元、小型工业后备电源中，相比同规格三元电芯，磷酸铁锂材质的循环寿命更长，热稳定性更好，对结构件的耐温防护要求相对更低，适配多数对安全系数要求较高的低压储能场景。

　　建模过程中首先确定了电芯的基准外形，严格按照量产26650电芯的实际尺寸做轮廓约束，圆柱主体外径控制在26mm，不含极柱的主体长度为65mm，正极凸起端的高度、负极平面的凹陷公差都做了还原，外壳采用钢壳包覆的结构特征，正极位置的绝缘密封圈、负极端面的镀层区域都做了分层处理，方便后续做模组焊接工装设计时直接提取配合面。设计思路上没有做过度的内部细节还原，因为面向结构设计从业者的使用需求，多数场景下只需要电芯的外部装配轮廓，用来做电池仓的空间排布、固定支架的孔位匹配、汇流排的焊接路径规划，过于复杂的内部卷芯结构反而会占用装配体的运算资源，拖慢大型PACK总成的打开速度。

　　实际选型使用时需要注意，这类圆柱电芯的安装固定多采用支架卡接的方式，建模时预留的外壳公差可以适配市面上常规的26650电芯固定支架，相邻电芯的排布间距需要预留至少1mm的散热间隙，如果是做灌胶工艺的储能模组，可以适当缩小间隙，但要保证汇流排的焊接操作空间。电芯正极的凸起高度是做绝缘片设计的关键尺寸，建模时还原的0.5mm凸起高度，刚好匹配常规的青稞绝缘片的开孔尺寸，避免出现绝缘片覆盖正极导致的接触不良问题。另外在做动力类设备的电池仓设计时，要注意电芯外壳的负极导通特性，仓体内壁不能有裸露的导电件直接接触电芯侧壁，建模时特意把钢壳的壁厚做了0.3mm的还原，方便设计人员在做碰撞仿真时参考壳体的形变余量，避免挤压场景下出现壳体破损漏液的风险。

　　从结构适配性来看，这款电芯模型可以直接导入各类常用的三维装配环境，不需要额外做面修复，圆柱面的同轴度公差控制在0.02mm以内，和固定支架的配合间隙可以直接按照模型尺寸做公差标注，减少后续打样验证的反复调整次数。针对不同的应用场景，比如做高倍率放电的动力模组时，可以基于这个基础模型叠加极柱的连接结构，做低倍率储能场景时可以直接套用排布，不需要重新绘制电芯轮廓，能大幅提升前期方案设计的效率。
