12.5Ah12V磷酸铁锂电池芯定位隔垫结构

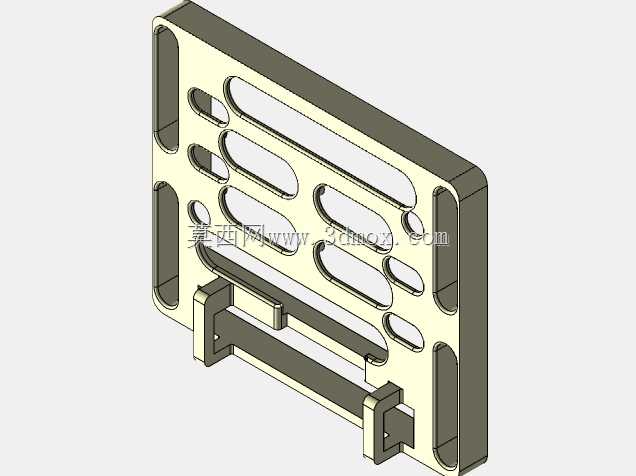

　　该定位垫片主要应用于轮毂电机内置的磷酸铁锂储能模组场景，适配12V、12.5Ah规格的方形磷酸铁锂电芯排布需求，是电池包内部电芯成组过程中不可或缺的结构固定件。在轮毂电机的紧凑安装空间内，电芯需要承受车辆行驶过程中的持续振动、径向与轴向冲击载荷，该垫片的核心作用是为每一颗电芯提供精准的位置约束，避免电芯在充放电膨胀、外力振动过程中出现位移、摩擦破损，同时为电芯之间预留均匀的膨胀间隙与散热流道。从结构设计来看，垫片主体采用镂空式框架构型，主体轮廓匹配轮毂电机内部的弧形安装边界，周圈设置的定位凸台与卡扣结构，可直接卡接在电芯模组的端板与侧梁上，无需额外螺丝固定，减少装配工序的同时降低整体模组重量。

　　镂空区域的形状完全匹配对应电芯的外形轮廓，每个镂空槽的边缘都做了0.5mm的圆角过渡，避免尖锐棱边划伤电芯外层的绝缘包膜；不同尺寸的镂空槽对应模组内不同位置的电芯排布，兼顾了主电芯与采样线束、连接镍片的走线空间，侧边伸出的卡扣结构可直接锁定相邻电芯的侧边位置，保证成组后所有电芯的端面齐平度控制在0.2mm以内，为后续的激光焊接汇流排工序提供基准面。设计过程中充分考虑了安装边界的限制，垫片整体厚度控制在2mm，既保证足够的结构强度承受电芯膨胀产生的侧向推力，又不会过多占用电池包的内部空间，周圈的沉槽设计可适配绝缘片的贴装位置，避免绝缘片在长期振动后出现移位脱落。在实际使用场景中，该垫片同时承担了电芯间隔热、绝缘的辅助功能，

　　镂空结构可让电芯工作产生的热量通过间隙快速传导至模组的散热壳体，避免局部热量堆积造成电芯性能衰减，框架的加强筋分布沿着电芯受力的主要方向设置，在-40℃到85℃的工作温度区间内可保持结构尺寸稳定，不会出现脆裂或过度形变导致的定位失效。
