大容量磷酸铁锂电网储能蓄电池组结构

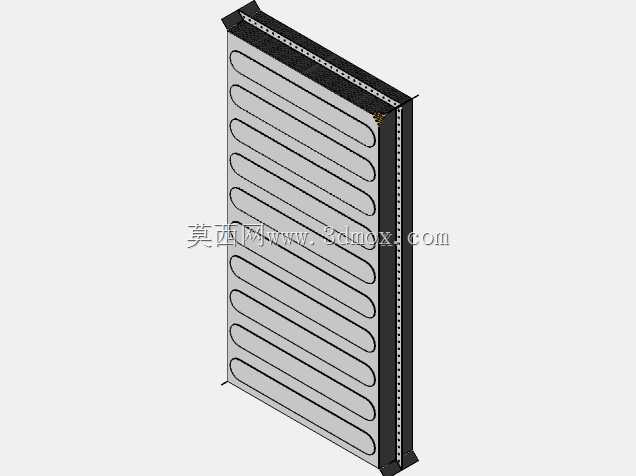

　　这套储能蓄电池结构面向大型离网电站、电网侧调峰储能场景设计，核心采用408支Winston WB-LYP160AHA规格磷酸铁锂电芯排布，整组总重量约4700kg，属于固定式储能装置，无便携移动设计考量，所有结构件均围绕现场组装、长期固定运行的工况做适配。从结构排布逻辑来看，电芯采用竖向层叠的矩阵式排布，单排电芯通过侧边定位槽做径向约束，两侧框架采用钣金折弯成型的支撑结构，框架上预留等距排布的安装孔位，既可以作为电芯的侧向限位基准，也能为后续现场接线、汇流排安装预留操作空间，框架边缘做了翻边强化处理，避免大重量载荷下出现结构形变。设计阶段未在电芯组内部预置连接母排，核心考虑是现场适配的逆变器电压等级存在差异，

　　不同项目的串并联方案需要根据实际并网或离网的电压需求做调整，预置母排反而会限制现场接线的灵活性，同时也未集成BMS电池管理系统模块，因为不同应用场景下的BMS采样精度、通讯协议、保护阈值要求差异较大，预留出BMS的安装空间与走线槽位即可，方便项目方根据自身需求选配适配的管理单元。从安装边界来看，整组电池采用立式落地安装结构，底部预留100mm的抬升空间，避免地面凝露、积水侵蚀电芯底部，整体外形为窄长型立式结构，厚度方向控制在单电芯厚度加双侧框架厚度的尺寸，适合在储能舱内沿墙排布或者多组并排拼接，相邻两组之间预留20mm的通风间隙即可满足散热需求。外壳结构仅给出了钣金尺寸的参考基准，项目方可以根据实际使用环境的防护等级要求，

　　基于现有电芯排布的核心尺寸，自行设计外罩、防护门、温控风道等附属结构，不需要改动核心的电芯定位框架，大幅降低二次设计的工作量。结构设计上充分考虑了大重量电芯的承重需求，底部框架采用加厚钣金折弯，焊接处做了加强筋处理，能够承载整组近5吨的重量，长期放置不会出现底部塌陷、电芯偏移的问题，侧边框架的孔位同时兼顾了吊装需求，现场组装时可以通过侧边孔位挂载吊具，完成整组的就位安装，不需要额外焊接吊耳，减少现场加工的工序。
