线控式塑料汽车油门踏板结构设计

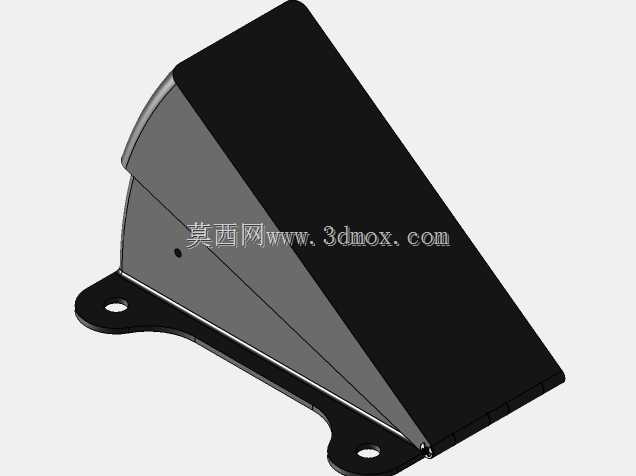

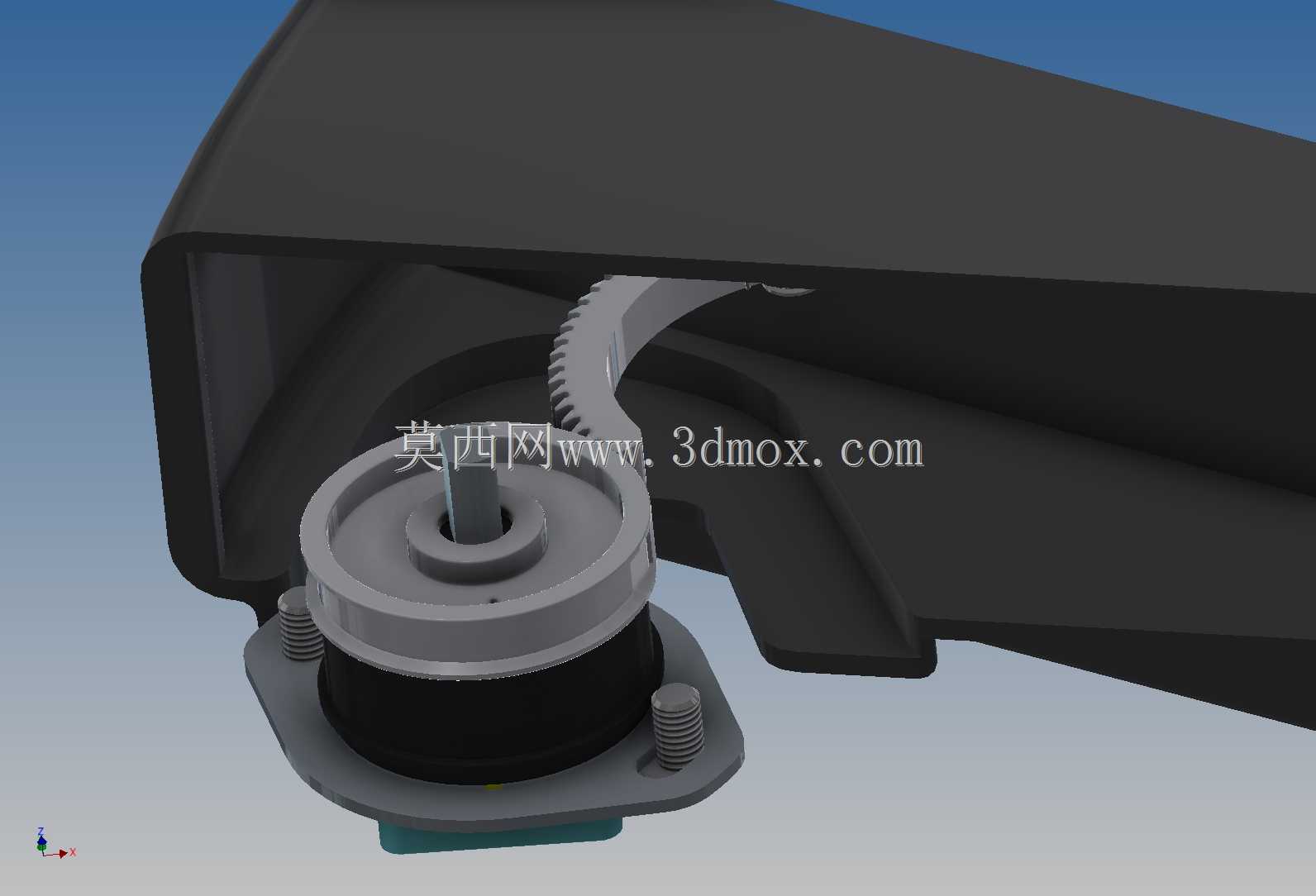

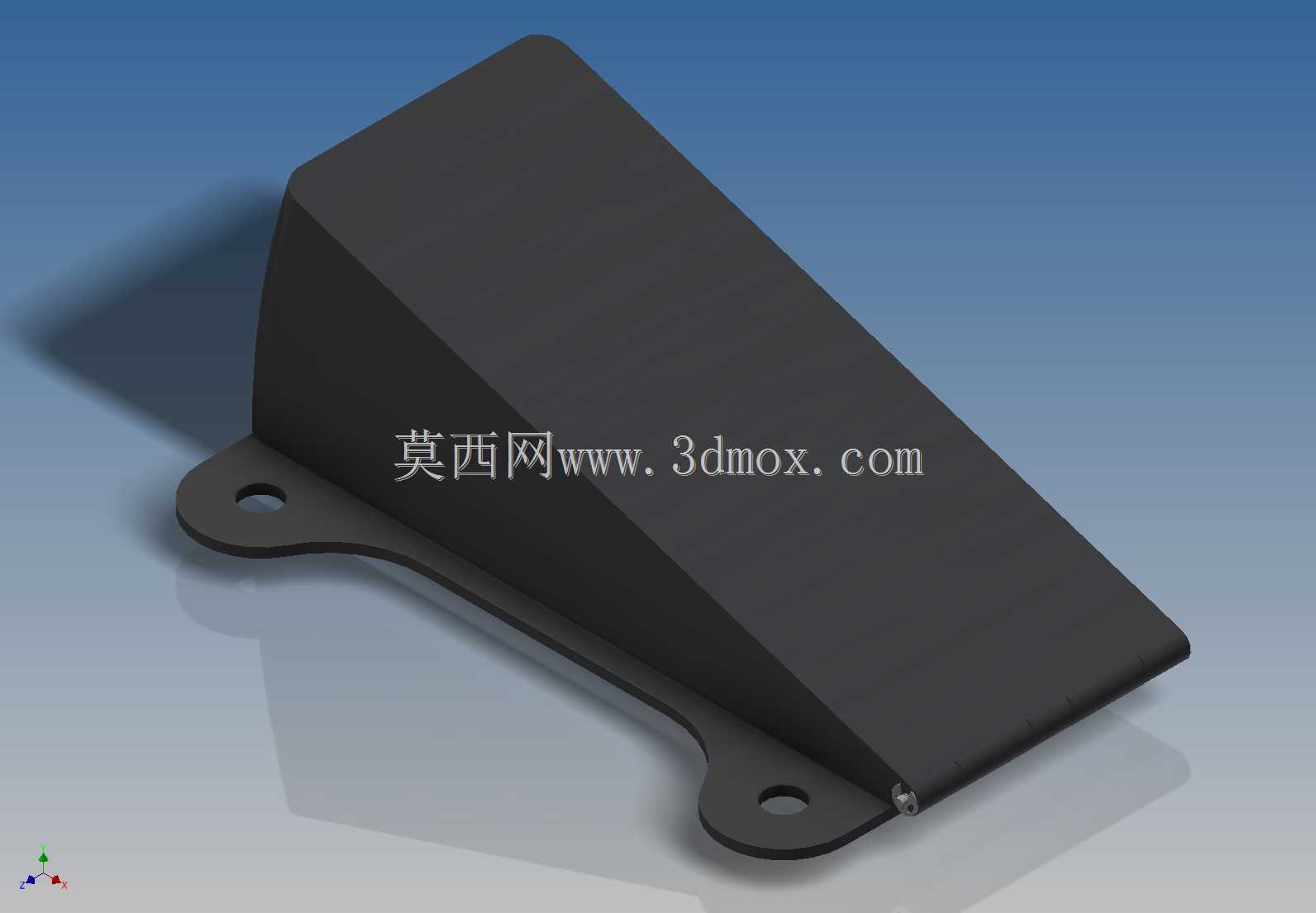

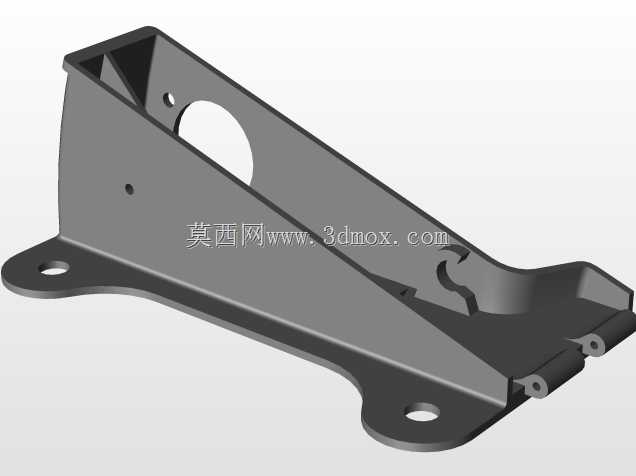

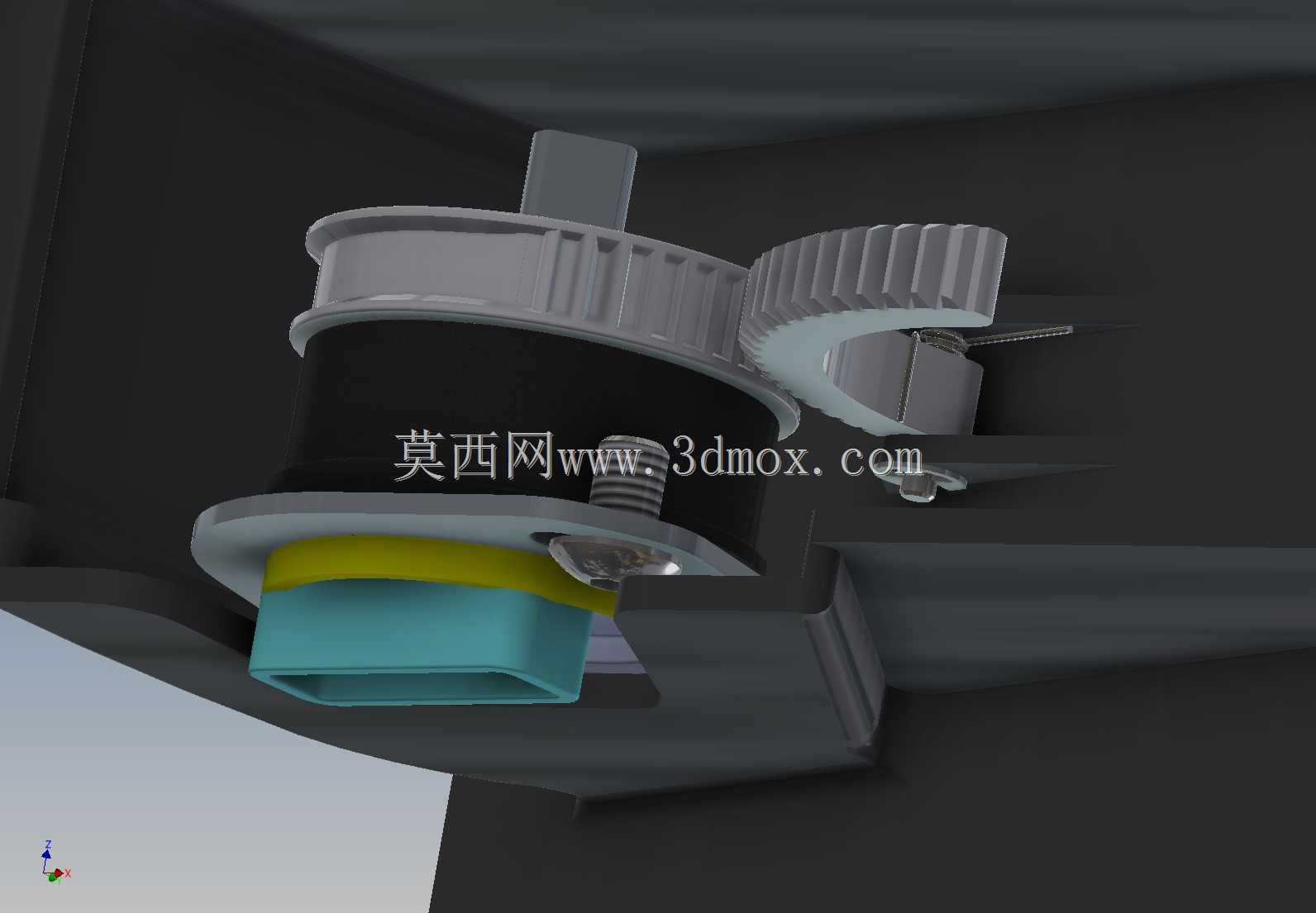

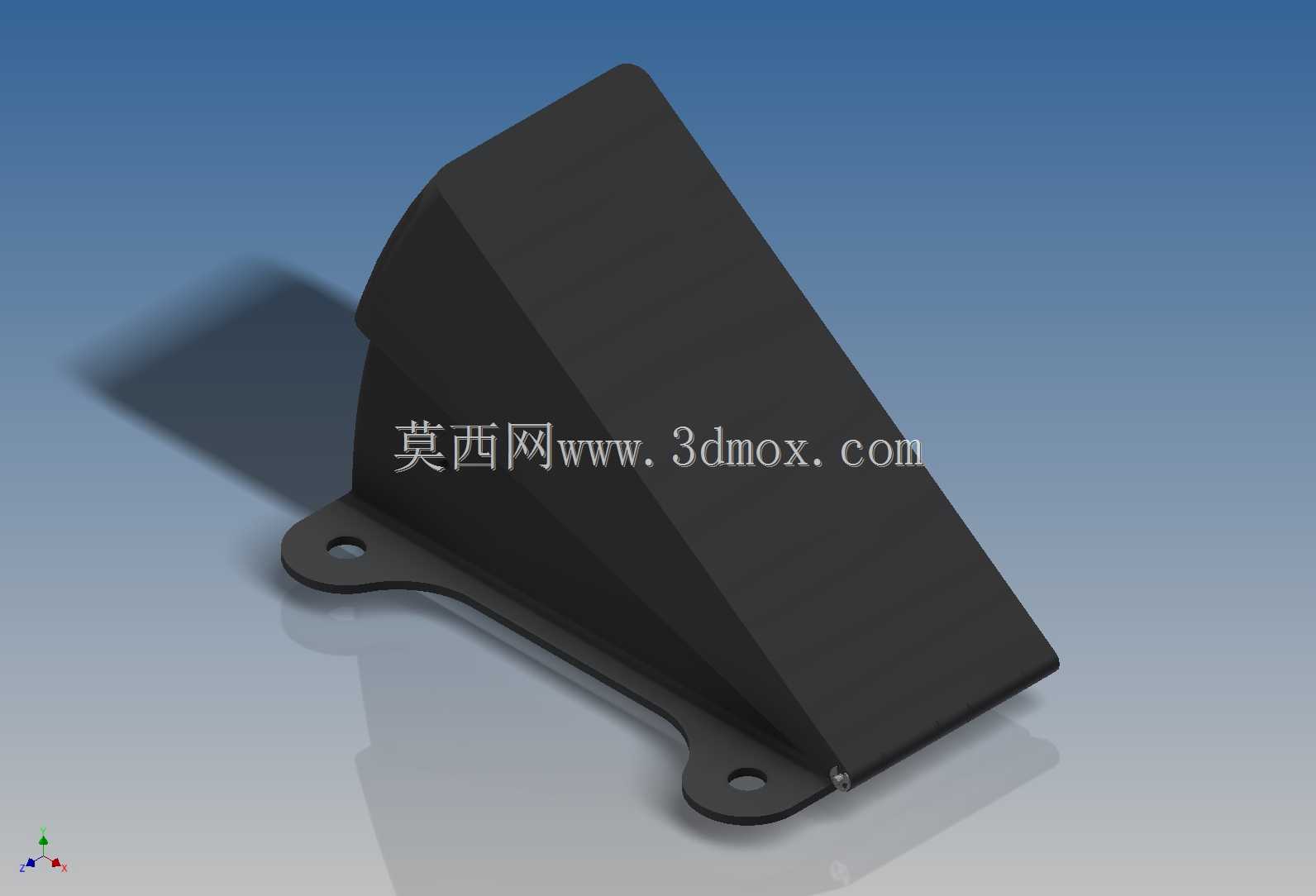

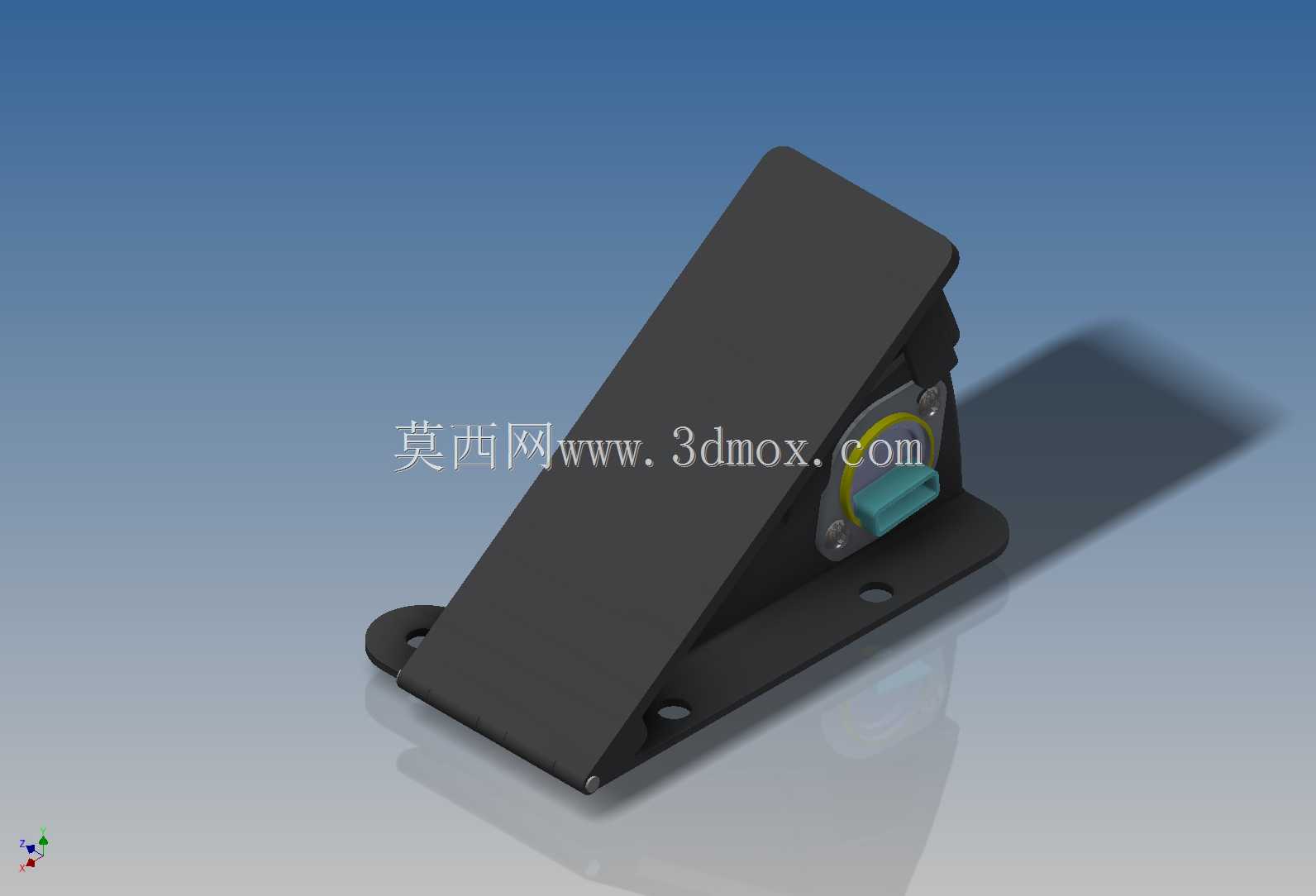

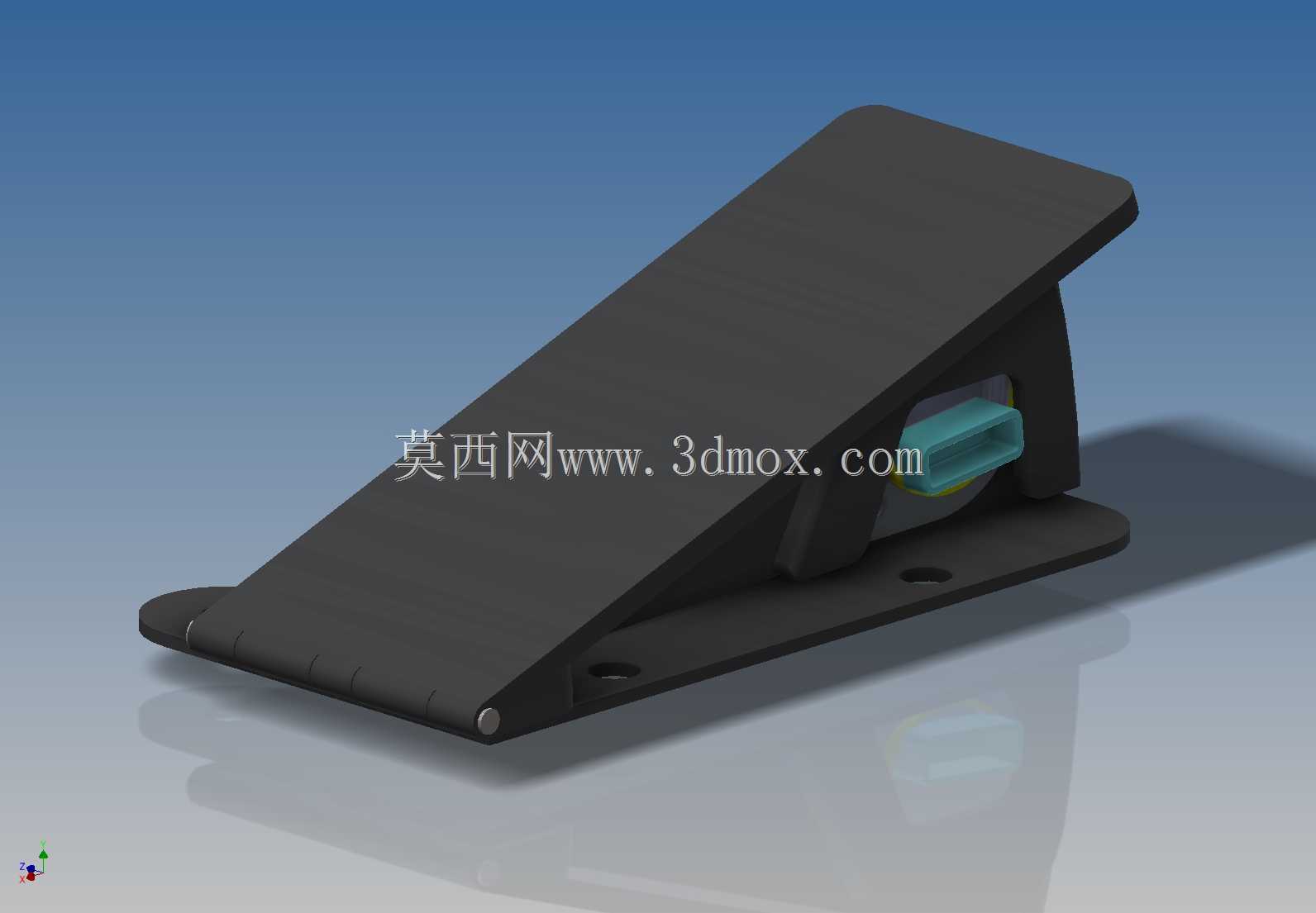

　　这款线控式油门踏板主要适配乘用车辆驾驶舱地板安装场景，区别于传统悬吊式踏板结构，采用地板固定式布局，更贴合人机工程学的脚部踩踏角度，能降低长时间驾驶的脚踝疲劳度，适配家用轿车、新能源车型的线控油门系统需求，替代传统钢质踏板实现轻量化设计目标。踏板整体采用倾斜式踩踏面设计，踩踏面做了防滑贴合的平面处理，底座通过三个安装孔位与车身地板钣金实现螺栓固定，安装边界预留足够的装配公差，可适配不同车型地板的安装平面度偏差，底座前缘设置定位凸台，装配时可快速卡入地板预设定位孔，减少装配对位时间。结构核心采用齿轮旋转式阻尼复位结构，区别于传统扭簧直推结构，通过小弹簧持续给齿轮施加预紧压力，让踏板在踩踏过程中获得线性的阻尼反馈，

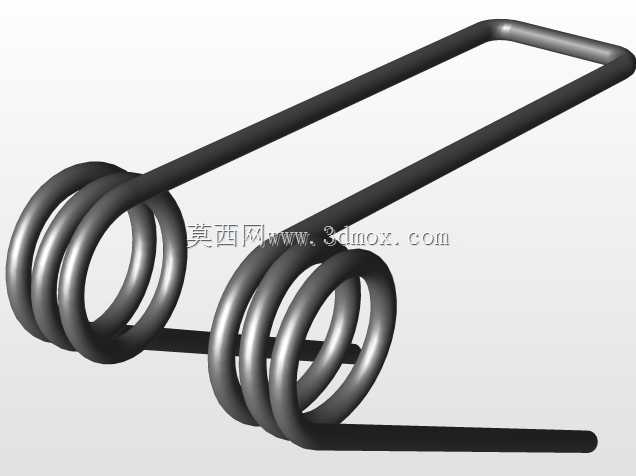

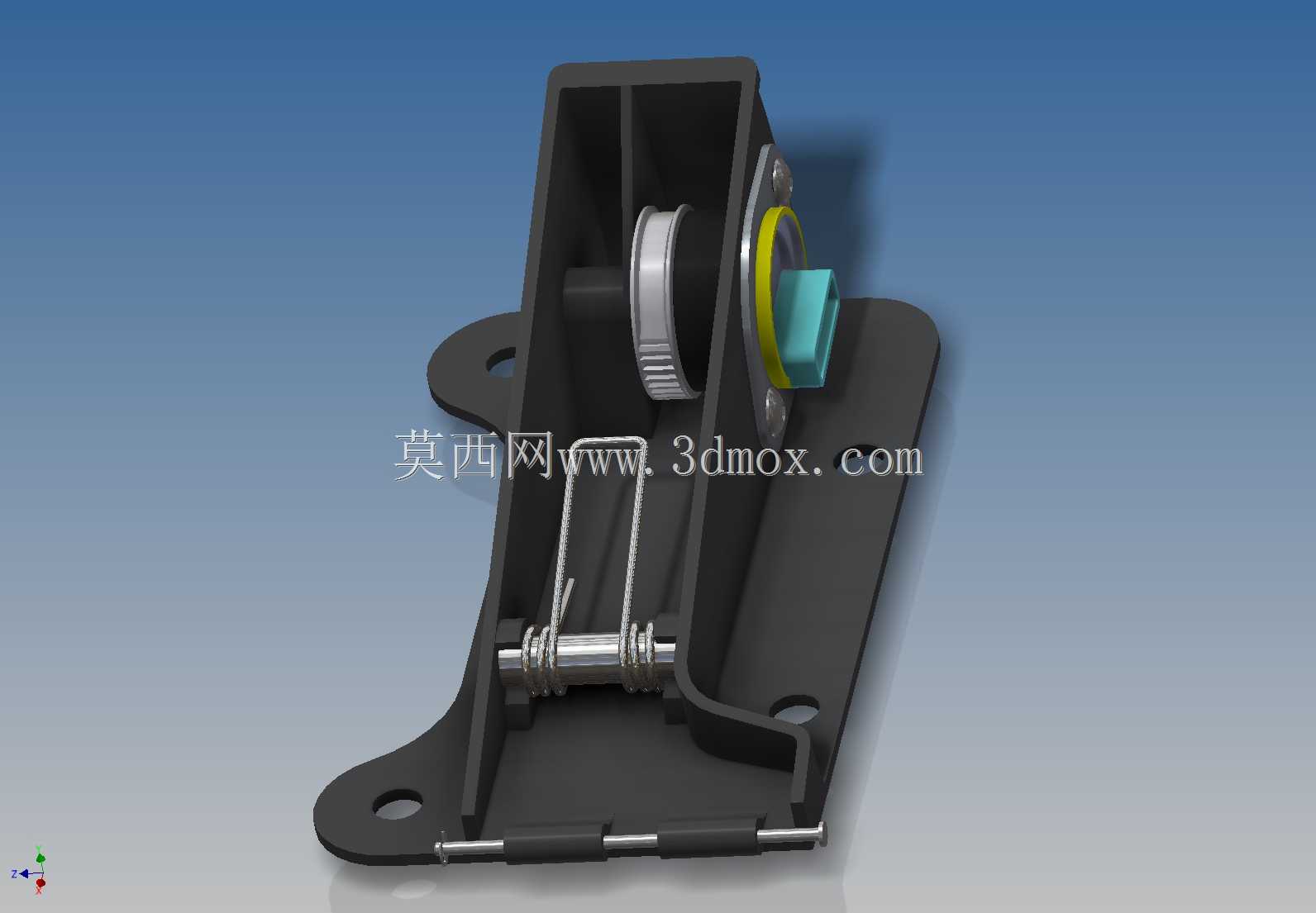

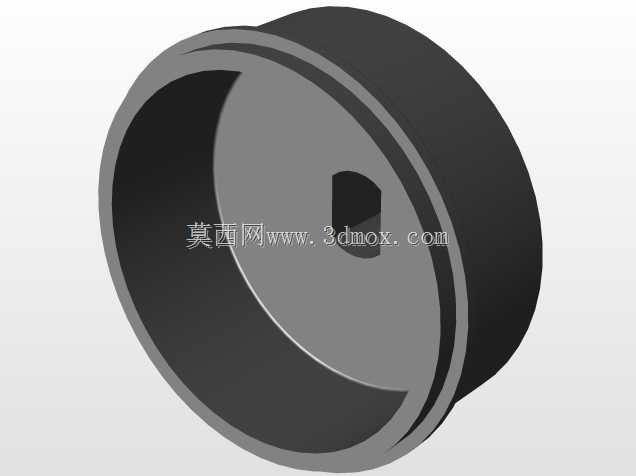

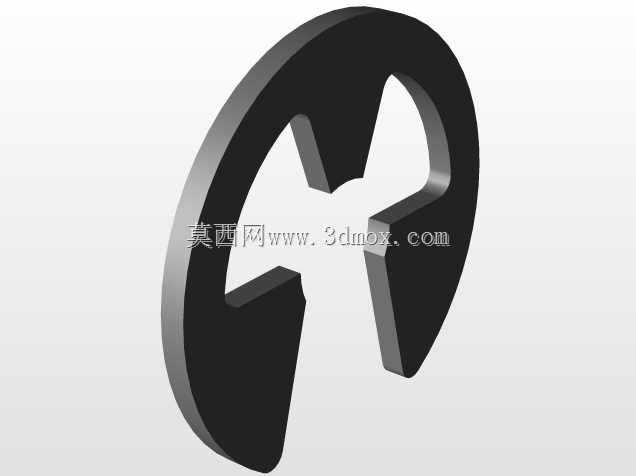

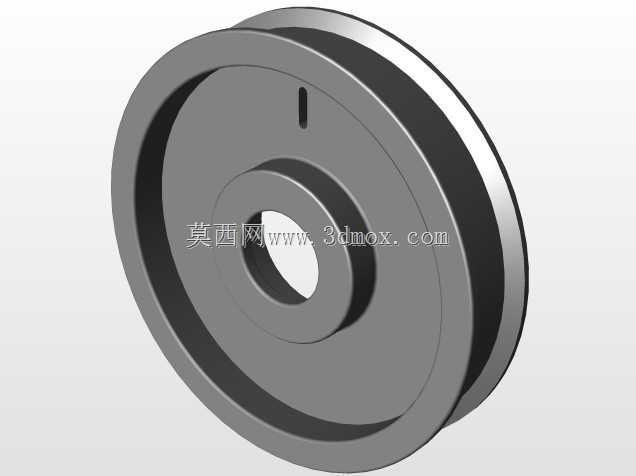

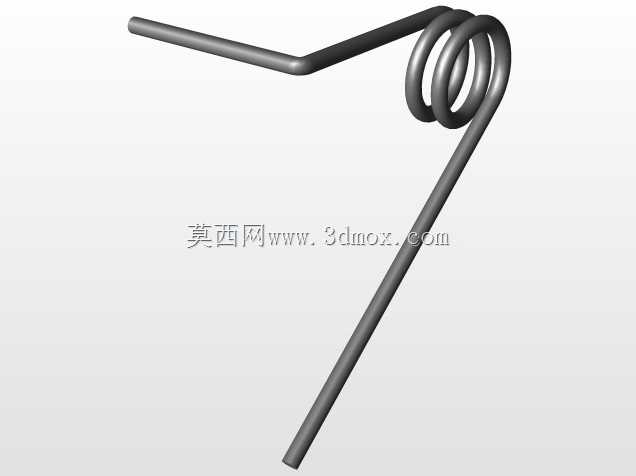

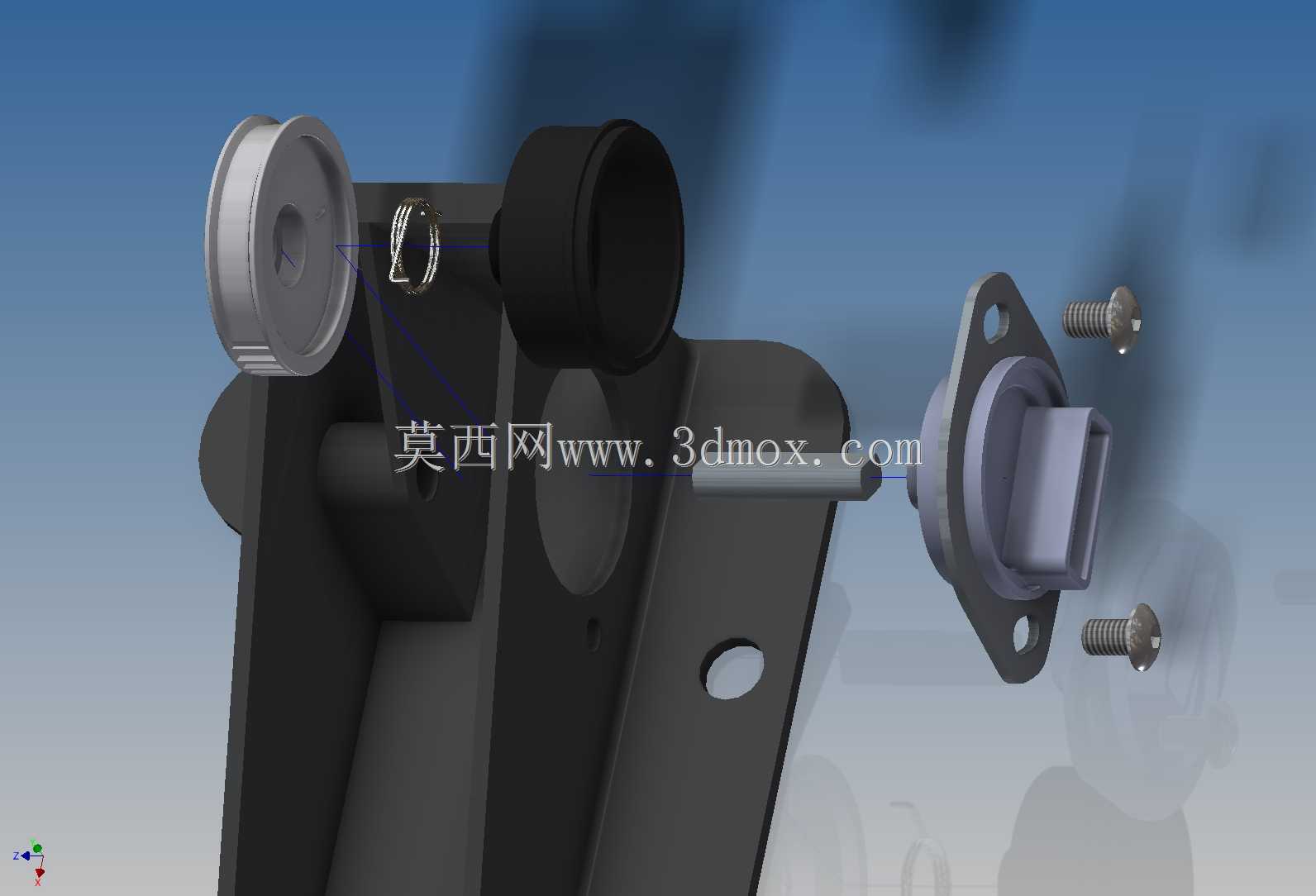

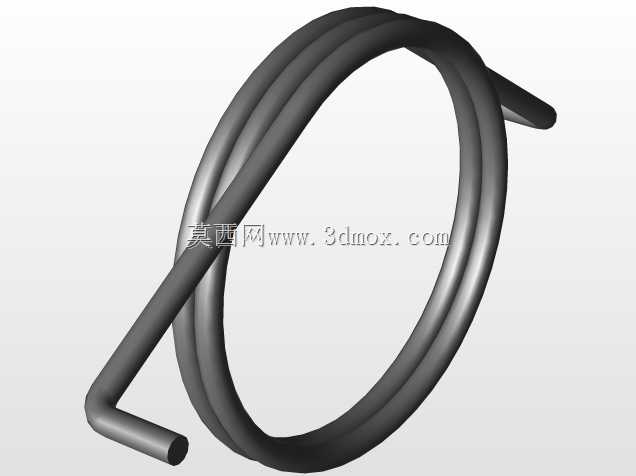

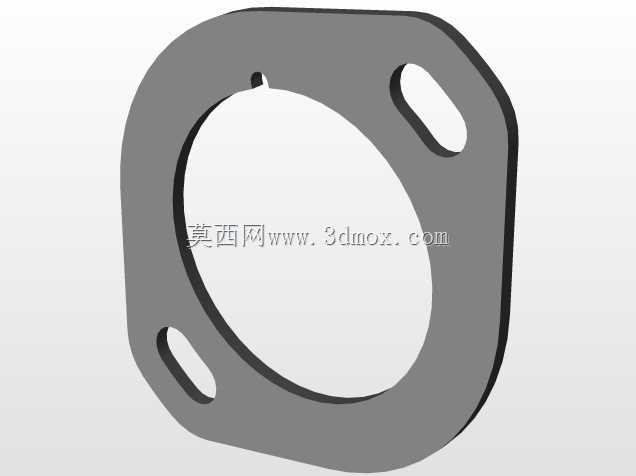

　　踩踏行程内的阻尼力变化均匀，不会出现传统踏板前段虚位、后段卡滞的问题；齿轮采用32节距设计，匹配踏板40度的有效踩踏行程，转动过程中齿轮与转轴的配合间隙控制在0.1mm以内，避免踩踏过程中出现旷量异响。各部件材质选型兼顾强度与轻量化需求：底座与踏板主体采用增强尼龙6/6材质，相比传统钢质部件重量降低40%以上，同时满足踩踏强度要求；D轴弹簧安装板可选用低碳钢或铝合金材质，兼顾转轴支撑强度与重量控制；弹簧盖采用聚丙烯材质，起到内部结构防护与防尘作用。装配逻辑上，大弹簧与弹簧轴卡入底座预设卡槽，齿轮与小弹簧通过短销和E形卡簧固定在踏板底部，踏板前部通过长销与底座前缘的安装位铰接，除罐盖类防护部件外，其余活动部件均保留合理转动间隙，

　　拆卸维护时可保留D轴部件无需完全拆解，降低售后维护难度。踏板复位结构经过专门设计，装配前可通过专用小六角扳手将弹簧盖完全向上滚动锁定齿轮位置，完成整体组装后拆下工具即可释放齿轮预紧力，避免装配过程中弹簧弹出伤人，同时保证装配后踏板初始位置的精度，装车后无需额外调整初始角度即可匹配整车线控信号的初始标定值。踏板整体的踩踏力曲线经过优化，初始踩踏力控制在15N左右，满行程踩踏力不超过40N，符合多数驾驶员的踩踏力度习惯，内部齿轮结构做了润滑脂预留槽，可填充长效润滑脂保证全生命周期内的转动顺畅，不会出现冬季低温下踏板卡滞的问题。
