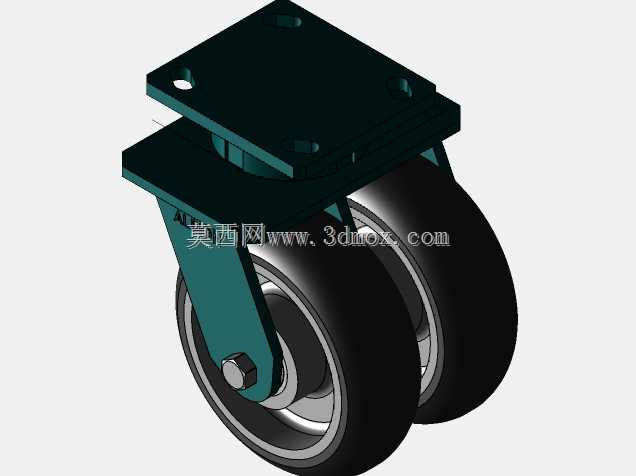

重载型双轮旋转支架万向脚轮结构

　　这款双轮旋转支架脚轮的设计，核心面向重载工业场景的移动承载需求，常见于重型仓储货架、大型工业设备转运台车、工厂内部重载物流周转工装、重型机床辅助移位装置等场景，相比单轮脚轮，双轮布局能在同等轮径下分散单轮接地压强，适配车间环氧地坪、硬化水泥地面甚至轻度不平整的工业厂区路面，减少轮面压痕同时提升承载冗余。从结构设计逻辑来看，顶部的安装法兰采用平板式安装面，预留的安装孔位适配标准工业安装尺寸，安装时可通过螺栓直接固定在设备底部的安装基准面，无需额外加工转接件，降低现场安装的适配成本。中间的旋转回转结构采用内置回转支承的设计思路，保证360度水平转向时的转动顺滑度，同时能承受垂直方向的重载载荷与转向时产生的径向倾覆力矩，

　　避免重载转向时出现卡滞、支架变形的问题。两侧的轮架采用加厚钢板折弯焊接成型，轮架与回转底座的连接位置设置加强筋结构，抵消重载状态下轮架受到的侧向撑开力，防止长期使用后轮架外扩导致轮体脱落。轮体部分采用高弹性耐磨橡胶材质，轮毂为金属材质内嵌轴承，双轮并排的布局让单轮承受的载荷降低近一半，同时在经过地面小幅度凸起、接缝时，双轮的接地连续性更好，移动过程中的震动更小，能减少对设备上搭载的精密部件的冲击。安装边界上，顶部法兰的安装孔距、整体安装高度、轮体宽度都遵循工业脚轮的通用安装规范，可直接替换同规格的传统单轮重载脚轮，无需修改设备底部的安装结构。转向结构处还预留了刹车组件的安装位，可根据使用需求加装定向刹车、全刹组件，

　　满足设备定位时的固定需求。在建模过程中，轮架的折弯圆角、焊接位置的工艺缺口、轴承安装位的同轴度公差都做了还原，能直接用于脚轮选型时的装配干涉校验，也可作为非标脚轮改型设计的基础参考模型，帮助结构工程师快速完成移动支撑部件的选型匹配与装配验证，减少重复建模的工作量。
