弧形轨道导向移动承载滑车结构

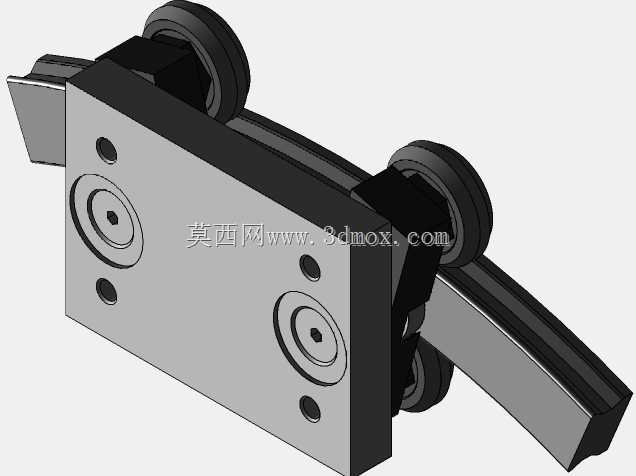

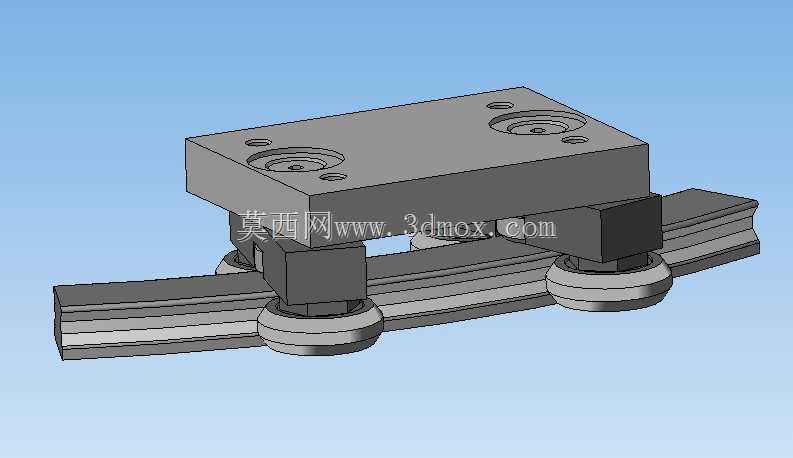

　　这款弧形导向移动滑车，主要适配带弧形走线的家具滑移场景，比如弧形柜体的滑移门、异形展柜的移动承载台、圆弧隔断的活动支撑结构，解决常规直线滑轨无法适配曲线行走路径的痛点。从结构设计来看，滑车采用上下夹持式的轮组布局，四组承载轮分别贴合弧形轨道的上下两个工作面，行走过程中轮面始终与轨道型面保持线接触，不会因为轨道曲率变化出现卡滞、脱轨的问题。安装板上方预留了两组沉头安装孔，孔位间距按照常规家具连接件的安装尺寸设计，可直接通过螺栓与被承载的家具部件连接，不需要额外加工转接板，降低现场安装的加工量。轮组采用偏心轴安装结构，装配时可通过调整偏心轴的旋转角度，调节滚轮与轨道之间的预紧间隙，既保证行走时无晃动虚位，

　　又能避免间隙过小导致的行走阻力过大、滚轮磨损加快的问题。轨道适配的是常见的矩形截面弧形导轨，导轨的曲率半径可根据实际安装场景定制，滑车的轮组跨距经过核算，在常规曲率半径的弧形轨道上行走时，两侧轮的转速差可通过滚轮自身的微量滑动补偿，不需要额外设置差速结构，简化整体结构的同时降低制造成本。整体外形轮廓紧凑，安装板的厚度控制在常规家具板材的适配范围内，安装后不会突出家具表面过多，可隐藏在柜体的安装槽内，不破坏家具的整体外观。轮体采用耐磨工程材质，行走时噪音低，不会出现金属轮滚动的异响，适配家居场景对静音的要求。设计时充分考虑了安装边界，滑车整体宽度小于常规弧形轨道的安装槽宽度，装配时可直接从轨道的端部滑入，不需要拆分轮组，

　　后期维护更换时也可直接从轨道端部抽出，不需要拆解整个家具结构。承载能力按照常规家具活动部件的重量设计，单组滑车可承载数十公斤的重量，常规的木质滑移门、活动置物台都可通过两组滑车搭配实现弧形路径的平稳移动，行走过程中无明显顿挫，滚轮与轨道的接触应力控制在材料许用范围内，长期使用不会出现轨道压痕、滚轮变形的问题。
