工字钢吊装夹持用铰链式夹具结构

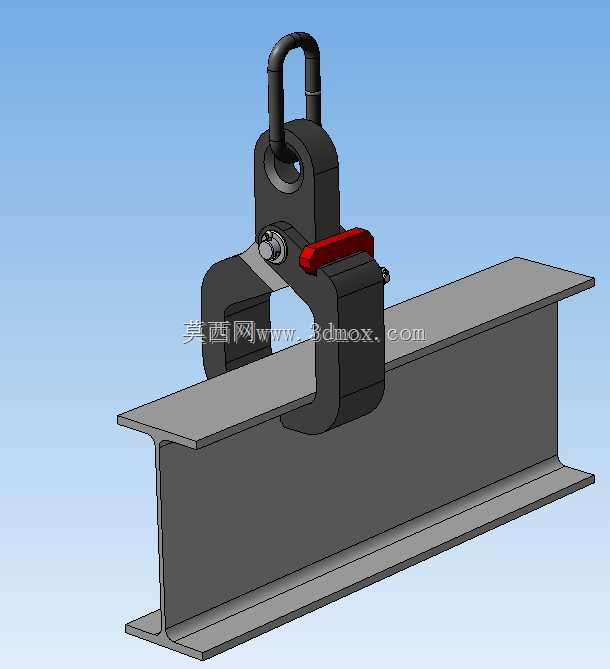

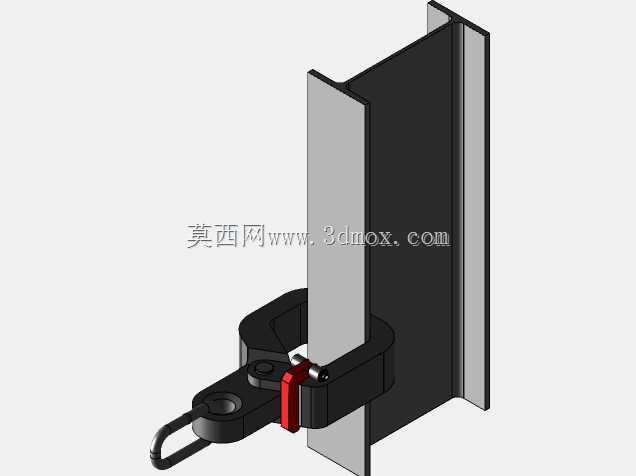

　　在钢结构厂房搭建、型材仓储转运、现场钢构件安装作业场景中，工字钢的水平吊运与临时就位固定一直是影响作业效率与安全的关键环节，常规的钢丝绳捆绑方式存在对位慢、易滑脱、易刮伤型材表面涂层的问题，这款铰链式夹持装置正是针对这类作业痛点开发的专用工装。从结构设计逻辑来看，该夹持器采用C型主体作为核心承载框架，顶部集成吊环结构可直接与起重设备的吊钩、卸扣连接，无需额外配置连接吊具；夹持侧采用带铰链的压块结构，配合红色锁紧拨杆实现快速开合，作业时只需抬起拨杆即可将夹具开口卡入工字钢翼缘外侧，压下拨杆后铰链结构会带动压块抵紧工字钢翼缘上表面，随着起吊载荷增加，夹持力会随载荷增大同步提升，形成自锁效应，避免起吊过程中夹具松脱。

　　考虑到现场不同规格工字钢的翼缘厚度差异，该夹具的压块位置预留了调节余量，可通过侧方的锁紧旋钮调整压块初始行程，适配一定范围内的工字钢型号，无需针对单一型材规格单独更换夹具。从安装边界来看，该夹具的开口深度覆盖常规中小型工字钢的翼缘宽度，作业时只需保证工字钢翼缘伸入夹具C型开口的深度超过压块的压紧位置即可，无需额外在型材上加工定位孔或焊接吊点，不会对工字钢母材造成损伤，尤其适合成品型材的转运与安装作业。结构细节上，所有承载铰接位置均采用销轴连接，销轴端部设置防脱挡圈，避免长期往复作业后销轴窜出脱落；与工字钢表面接触的压块端面做了防滑齿纹处理，增大接触摩擦力，即使吊装过程中出现小幅晃动也不会出现相对滑移；

　　主体框架采用一体化锻造后机加工成型，避免焊接结构存在的应力集中缺陷，整体受力路径沿C型框架从吊环直接传递到夹持接触面，无多余受力拐点，长期重载作业下结构形变量控制在允许范围内。实际作业中，单套夹具可配合平衡梁使用实现单根工字钢的水平吊装，也可多套组合使用完成长尺寸工字钢的多点位吊运，就位后只需抬起锁紧拨杆即可快速拆除夹具，全程无需额外工具辅助，单人即可完成对位装夹与拆除操作，相比传统捆绑式吊装可大幅缩短单根型材的装夹时间，同时降低作业过程中型材滑脱、坠落的安全风险。
