四榫头结构数控台钳工装夹具设计

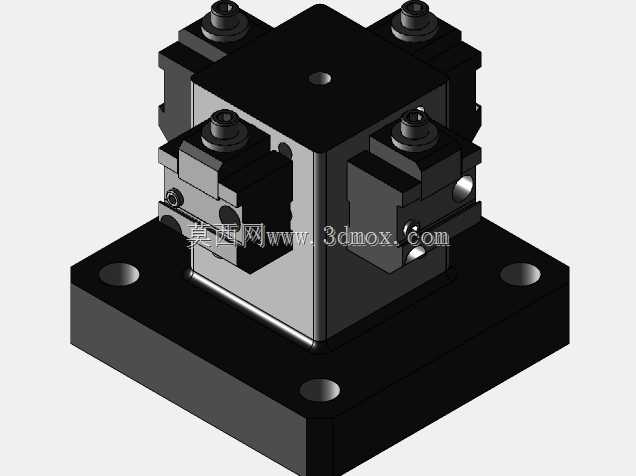

　　这款四榫头数控台钳主要面向数控加工中心、精密铣床的多工位装夹场景，区别于传统单工位平口钳，其四个独立夹紧单元可同时完成四件小型零件的定位装夹，大幅缩减批量加工时的工件装夹辅助时长，在小型精密零件、五金杂件、3C结构件的批量铣削、钻削工序中适配性极强。从结构设计逻辑来看，底座采用带安装沉孔的方形法兰结构，四个沉孔分布在底座四角，安装时可通过内六角螺栓直接固定在机床工作台T型槽或者专用垫板上，底座与上方钳体主体采用一体式刚性连接，避免多工位夹紧时出现基座形变偏移，保障各工位装夹精度的一致性。四个夹紧单元沿中心主体呈90°周向均布，每个单元都配备独立的夹紧调节结构，顶部的锁紧螺栓可单独调整对应钳口的夹紧行程，

　　针对不同外形尺寸的工件可单独适配，无需统一调整所有钳口位置，适配同批次不同尺寸公差工件的灵活装夹需求。钳口部分采用榫头式咬合结构，相比普通平钳口，四榫头结构可嵌入工件侧边的工艺榫槽内，在重切削工况下能有效避免工件受铣削力作用出现滑移、抬升问题，尤其适合带侧边定位槽的异形零件装夹。整体结构的安装边界控制紧凑，方形底座的长宽尺寸适配中小型加工中心的工作台行程，不会占用过多工作台空间，同时预留了足够的刀具避让空间，四个工位的装夹位置均处于刀具加工可达范围内，加工时无需频繁调整工作台行程即可完成四个工件的全工序加工。设计时充分考虑了切屑排出需求，各钳体单元之间预留了排屑间隙，加工产生的金属切屑可顺着间隙滑落至工作台排屑槽，

　　不会堆积在夹紧机构缝隙内影响装夹精度，日常维护时仅需用压缩空气吹扫即可完成切屑清理。每个夹紧单元的运动副都做了耐磨处理，钳体滑动面采用研磨加工，长期反复夹紧松开也不会出现过大间隙，保障重复装夹的定位精度稳定在机加工公差允许范围内。
