技术设备用d50mm旋转万向脚轮结构

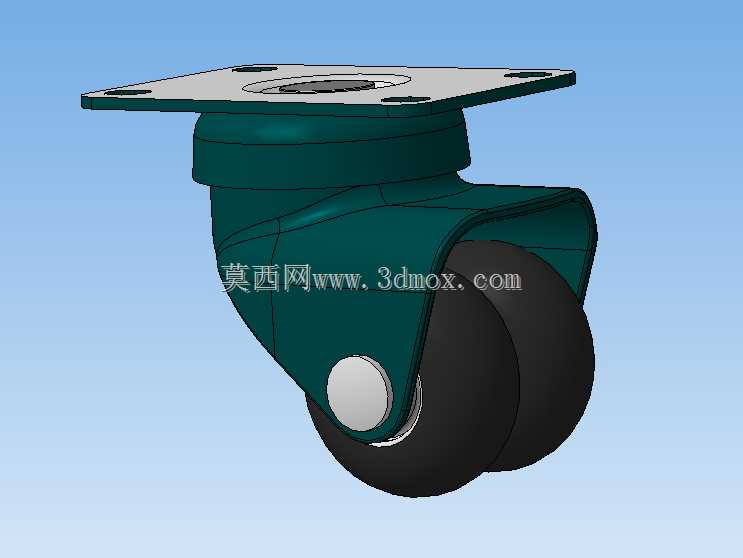

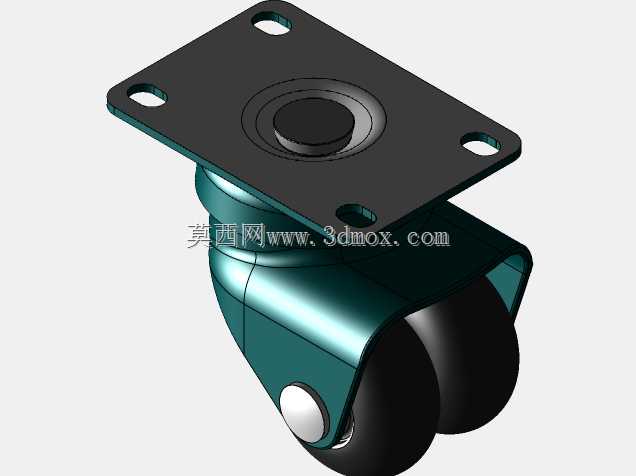

　　这款d50mm规格的旋转支架脚轮，主要面向车间技术类设备的短距离移位场景设计，常见于小型检测台架、轻型工装柜、可移动实验设备、工位周转料架的底部支撑，解决固定支脚无法灵活调整工位位置的痛点，在设备需要频繁调整布局、对接不同工位工序的生产场景中，能大幅减少人工搬抬的工作量，降低设备移位过程中的磕碰风险。从结构设计来看，顶部采用方形法兰安装板，板上预留四个对称分布的安装孔，安装时可直接通过螺栓与设备底部的安装梁锁紧，不需要额外加工转接件，适配市面上多数轻型设备的底部安装孔位标准，安装板下方的旋转回转结构采用内置回转支承的设计思路，可实现360度水平方向自由旋转，转向时没有卡滞死角，推动设备转向时不需要额外施加过大的侧向力，

　　即使在环氧地坪、PVC地坪等常见车间地面上，转向动作也足够顺滑。支架主体采用深腔包覆式结构，将双轮组的上半部分完全容纳在支架腔体内部，一方面可以避免设备移动过程中杂物卷入轮轴缝隙，另一方面也能提升整体结构的抗冲击性能，当设备经过地面小幅度凸起、接缝时，支架的包覆结构可以分散轮体受到的瞬时冲击力，避免轮轴直接受载变形。轮体采用双轮并排布局，相比同直径的单轮结构，双轮设计可以将设备的垂直载荷均匀分散到两个轮体上，同等轮径下承载能力提升近40%，同时双轮接触地面的面积更大，移动时对地面的压强更小，不会在软质地坪上留下明显压痕，轮面采用低硬度耐磨材质，移动过程中噪音极低，适合对环境噪音有要求的实验车间、精密装配工位使用。

　　轮轴与支架的连接位置采用铆接固定结构，配合耐磨衬套，长期往复移动也不会出现轴孔松旷的问题，轮体侧面的轴端盖帽可以阻挡灰尘、切削液进入轴孔内部，减少日常维护的频次。从安装边界来看，安装板的对角线尺寸控制在常规轻型设备的底部安装范围内，支架总高度适配多数设备的底部离地间隙要求，安装后不会出现设备整体抬升过高导致的重心不稳问题，旋转过程中支架外轮廓不会超出安装板的外接圆范围，多轮并排安装时不会出现相邻脚轮旋转干涉的情况，不管是设备底部四角安装，还是六点位均匀支撑布局都能适配。在实际选型过程中，这类小直径旋转脚轮通常搭配固定支脚组合使用，在设备需要长期固定工位时可以通过可调支脚承载，需要移位时降下脚轮即可推动，兼顾了工位固定的稳定性和移位的灵活性，结构设计上没有多余的冗余部件，整体壁厚经过载荷校核，在额定承载范围内不会出现支架开裂、旋转卡滞的失效问题。
