带外部驱动器的ABB两极盒式开关结构

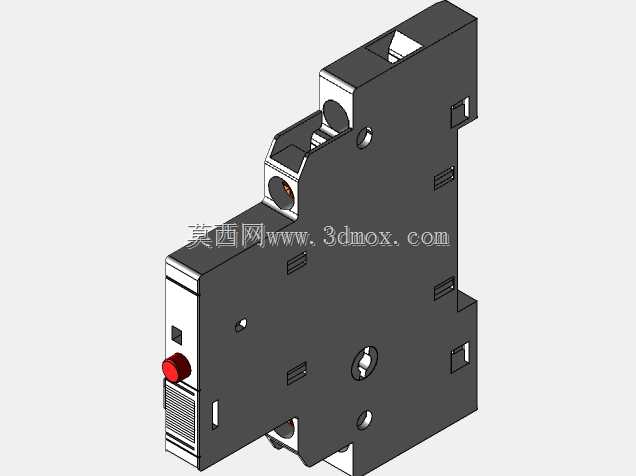

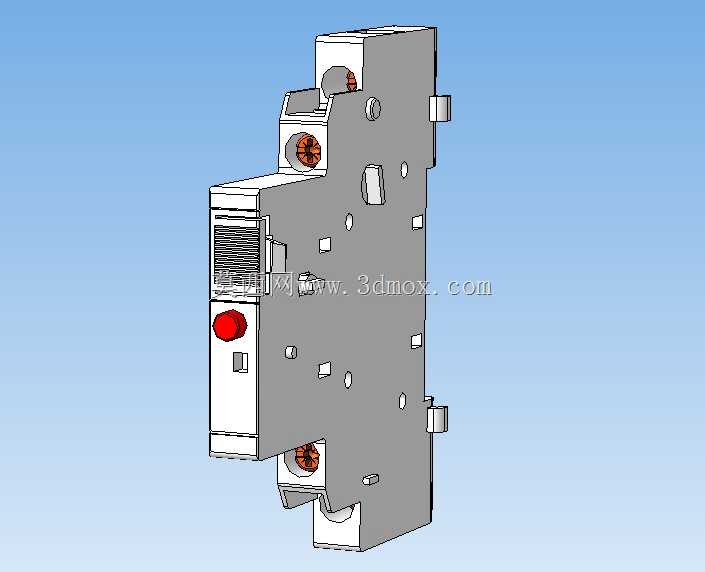

　　这款两极盒式开关主要适配低压配电场景下的支路通断控制需求，常见于工业控制柜内部、楼宇配电回路、小型设备集成电控单元中，作为带外部驱动触发的回路分合执行部件，可配合外部控制信号实现回路的远程通断操作，也可通过本体自带的操作端完成手动分合闸动作。从结构设计来看，整体采用导轨适配的模块化壳体造型，壳体侧面预留了标准DIN导轨的卡扣结构，安装时可直接卡入35mm标准导轨，无需额外打孔固定，单模块的宽度尺寸匹配常规微型断路器的模数化尺寸规范，可与同规格的断路器、隔离开关等元件并排安装，柜内排布时的横向占用空间与常规两极微断一致，高度方向预留了接线端子的操作空间，上下进线端的接线空间可容纳常规6平方及以下的多股铜芯线接入，

　　端子处的压线结构采用螺钉压紧式设计，可保证接线后的拉拔力满足低压配电的规范要求。设计过程中重点考虑了外部驱动器的联动结构，壳体侧面预留的驱动接口可与外部驱动模块直接嵌合，驱动模块的动作行程与开关本体的分合闸行程完全匹配，无需额外调整联动间隙，嵌合后即可实现外部信号触发下的自动分合，同时本体的手动操作结构与外部驱动结构采用互锁设计，避免手动操作与外部驱动同时动作造成的结构卡滞。壳体表面的散热槽设计对应内部触头的发热区域，可在额定电流工况下保证内部热量及时散出，避免长期工作时的温升超标，侧面的定位凸台与凹槽可保证多模块并排安装时的对齐度，不会出现相邻模块错位导致的导轨卡扣受力不均问题。触头部分采用两极同步分合结构，可保证相线与零线同步通断，避免单极断开带来的安全隐患，触头的开距参数满足低压配电的电气间隙要求，分断时的灭弧空间在壳体内部做了对应预留，可保证额定分断能力下的电弧快速熄灭，不会出现电弧外溢的情况。
