d70管道带棘轮悬挂吊卡结构设计

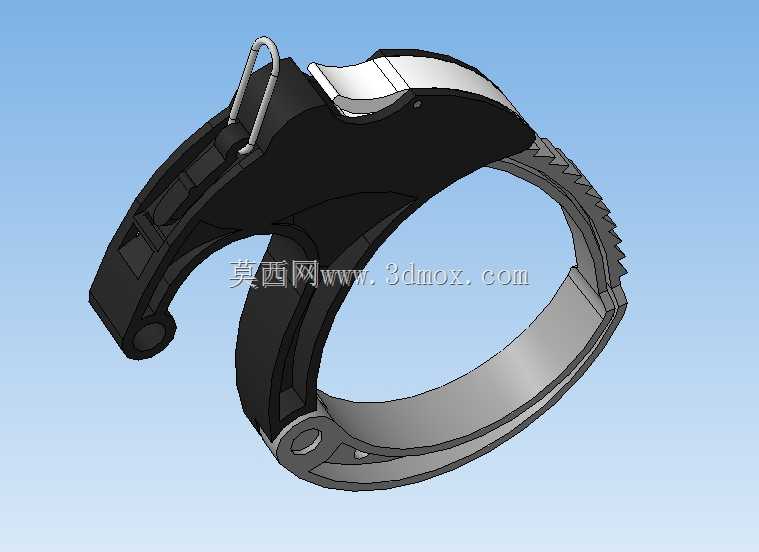

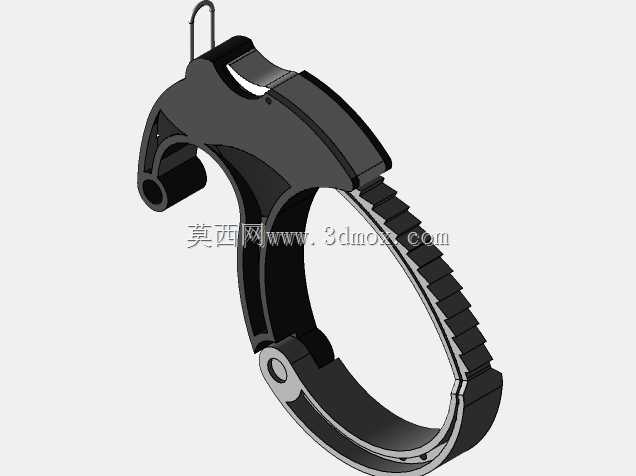

　　这款吊卡主要适配公称直径70mm的圆形管道，也可兼容80mm外径的管路安装需求，常见于建筑机电安装、工业流体管路布设、厂房压缩空气管路架设等场景，用来将管道稳定悬挂固定在顶部结构梁、吊顶支架上，替代传统的螺栓紧固式管卡，大幅提升现场安装效率。从结构设计来看，整体采用抱箍式开合结构，主体分为固定抱臂与活动棘轮带两部分，固定抱臂集成了悬挂挂钩结构，顶部的挂环可直接卡入预设的吊装挂件，无需额外配置连接螺栓；活动带内侧做了锯齿形棘轮齿，与固定端的棘爪结构配合，可实现无级锁紧，安装时只需将管道卡入抱箍内，拉动活动棘轮带收紧到贴合管壁即可，棘爪会自动锁止防止松脱，相比传统需要拧紧紧固螺栓的管卡，单人即可完成安装作业，

　　在高空管路布设场景下能有效降低作业难度，缩短安装周期。设计时充分考虑了管道安装的公差适配问题，棘轮结构的调节行程覆盖了65mm到85mm的管径范围，可兼容不同壁厚的金属管道、PVC管道，避免因管道外径公差导致卡装过松或无法装配的问题；抱箍与管道接触的内侧做了圆弧过渡，没有尖锐棱角，防止安装时刮伤管道外壁的防腐层或保温层，固定抱臂的受力部位做了加厚加强处理，通过有限元受力校核，在额定悬挂载荷下不会出现结构变形或断裂，棘爪部位采用了弹性复位结构，拆卸时只需扳动棘爪解锁，即可快速松开吊卡，方便后期管路维护调整。安装边界方面，吊卡顶部挂环的孔径适配常规的M8-M12吊装螺杆或挂钩，悬挂后管道与顶部安装面的最小间距可控制在30mm以内，

　　能有效压缩管路布设的占用空间，适合吊顶内空间有限的安装场景；整体开合角度可达120度，安装时无需将管道从端部穿入，可直接从管道侧方卡入，对于已布设完成的管路加装固定件的场景十分友好，不需要拆卸现有管路即可完成固定作业。棘轮齿的齿形做了防滑倾角设计，锁止后可承受沿管道轴向的窜动力以及径向的载荷，即使管路存在一定的振动，也不会出现松脱滑移的问题，相比普通的弹簧式管卡，锁紧可靠性更高，适合有一定振动的设备配套管路、压缩空气管路的固定使用。
