铝型材适配中英制规格管道快装夹具

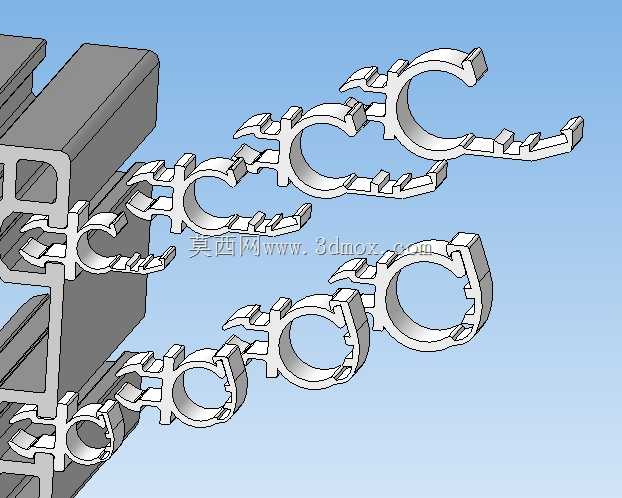

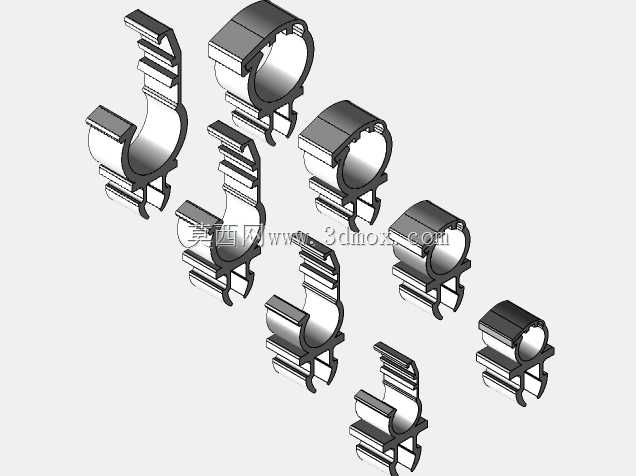

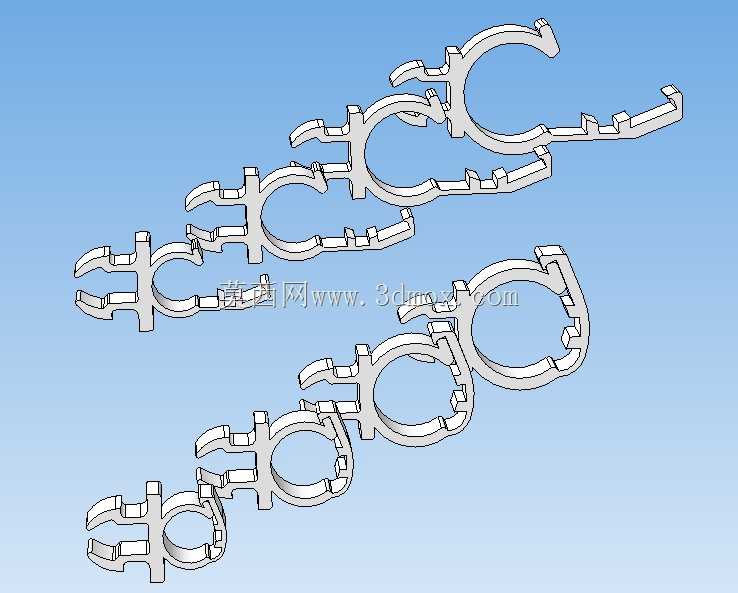

　　这类夹具主要面向工业铝型材框架搭建场景下的管路布设需求，在自动化设备气路排布、生产线冷却水路走线、实验室气路管线固定这类场景中应用广泛，解决了传统管卡需要额外钻孔、适配型材安装槽困难的痛点。从结构设计来看，夹具一侧采用与铝型材槽口完全匹配的卡接结构，安装时无需额外打孔，直接卡入型材T型槽即可完成预固定，配合弹片结构可以实现无工具快速卡装，后期调整管路位置时也能快速拆卸移位，大幅降低现场布管的工时消耗。夹持端采用多规格C型开口设计，同一套夹具覆盖了常用英制与公制管道的外径尺寸，从常见的气动软管、小型PVC水管到薄壁铝管都能实现稳定夹持，开口处的倒齿结构可以在卡入管道后形成反向限位，避免设备运行过程中管路受振动拉扯从夹具中脱出。

　　设计阶段针对铝型材安装边界做了适配优化，夹具卡入型材槽后整体突出型材表面的高度控制在较低范围，不会与型材上安装的其他钣金件、设备面板产生干涉，相邻夹具的最小安装间距可以做到15mm以内，在密集布管的场景下也能合理排布，不会出现空间不足无法安装的问题。夹持部位的内侧做了微圆弧过渡处理，不会在夹持薄壁软管时出现管壁被夹扁导致气路、水路通径减小的问题，同时C型开口的弹性变形量经过反复校核，既能保证管道卡入时的顺畅度，又能提供足够的抱紧力，在设备常规运行振动工况下不会出现管路移位、松脱的情况。这类夹具在实际使用中，多配合工业铝型材框架的设备外围管路布设使用，相比传统的扎带固定方式，管路排布更规整，后期维护更换管路时不需要剪断扎带重新绑扎，

　　也不会在型材表面留下扎带残留的胶痕或勒痕；相比传统的螺栓固定管卡，安装效率提升数倍，不需要在型材上预设安装孔，也不需要额外配备T型螺栓、法兰螺母等紧固件，单套夹具即可完成从型材连接到管道夹持的全部功能，在小批量设备试制、生产线快速改造的场景下优势尤为明显。针对不同外径的管路，夹具的C型夹持口做了尺寸梯度划分，每个规格的夹持口对应一个常用管道外径范围，现场布管时可以根据实际使用的管路尺寸快速选取对应夹具，不需要额外做尺寸适配调整。
