带制动功能的蜗轮蜗杆减速电机结构

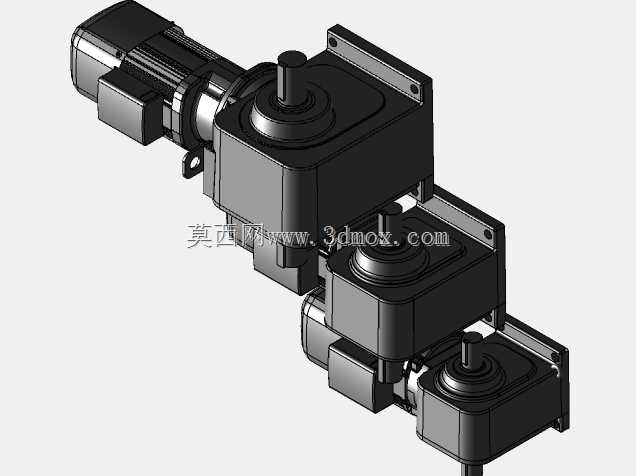

　　这类带制动器的蜗轮减速电机，常应用在需要断电锁止、精准停位的输送线、自动化仓储提升机构、小型包装设备进给单元中，相比普通蜗轮蜗杆电机，集成的制动模块能在动力切断后快速锁止输出轴，避免负载滑移引发的工位偏移、物料坠落问题，在垂直升降、倾斜输送的工况下适配性极强。从结构设计来看，电机本体与蜗轮减速箱采用一体化法兰对接，取消了额外的联轴器连接结构，既压缩了整机的轴向安装尺寸，也避免了联轴器对中偏差带来的传动损耗、振动异响问题，输出轴采用单轴伸法兰安装形式，安装面的定位止口与螺栓孔位遵循通用减速电机的安装规范，可直接替换同功率段的常规蜗轮减速电机，无需对设备安装基座做额外改型。设计过程中，蜗轮副采用渐开线圆柱蜗杆匹配锡青铜蜗轮的组合，

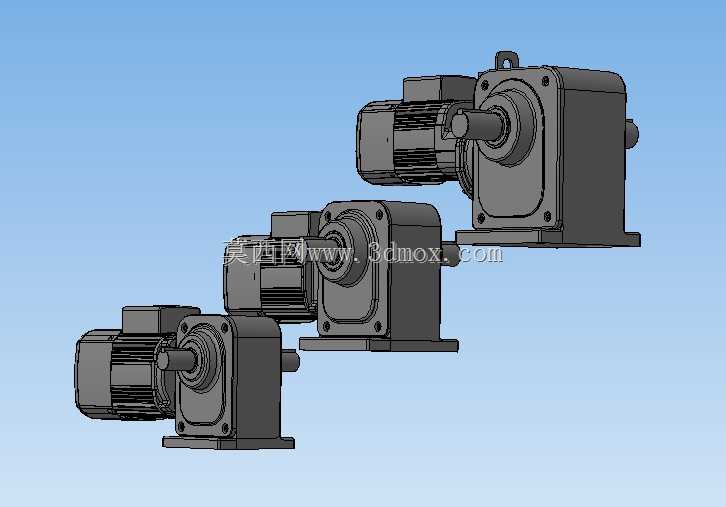

　　蜗杆端直接集成在电机转子轴伸上，减少了中间传动环节的背隙，制动模块布置在电机非输出端的尾盖位置，采用弹簧加压摩擦片式制动结构，通电时电磁线圈吸合摩擦片解除制动，断电时弹簧推动摩擦片压紧实现锁止，制动响应时间控制在数十毫秒级别，能满足多数中低速传动场景的停位精度要求。安装边界上，不同功率规格的机型对应不同的中心高与法兰尺寸，本次涉及的0.4kW规格机型，输出轴中心高适配常见的小型设备安装基座，箱体侧面预留了注油螺塞与油位观察孔，方便日常维护时更换蜗轮箱润滑油，输出轴的键槽尺寸、轴径公差均遵循通用传动件的配合标准，可直接匹配链轮、同步带轮、联轴器等外接传动件，无需二次加工轴头。在实际选型应用中，

　　这类集成制动的蜗轮电机需要注意输出轴的径向承载能力，蜗轮结构的输出特性决定了其适合低转速大扭矩的输出场景，不适合高速端直接驱动负载，同时制动模块的供电需与电机主回路做联锁控制，避免电机通电时制动器未完全打开导致摩擦片烧损，日常运维中需定期检查制动摩擦片的磨损量，当摩擦片磨损到阈值后及时更换，避免制动扭矩不足引发安全隐患。
