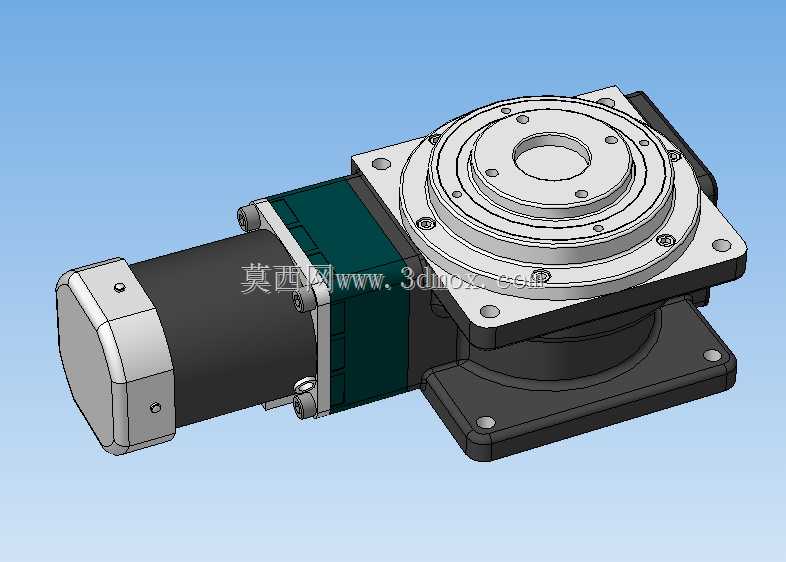

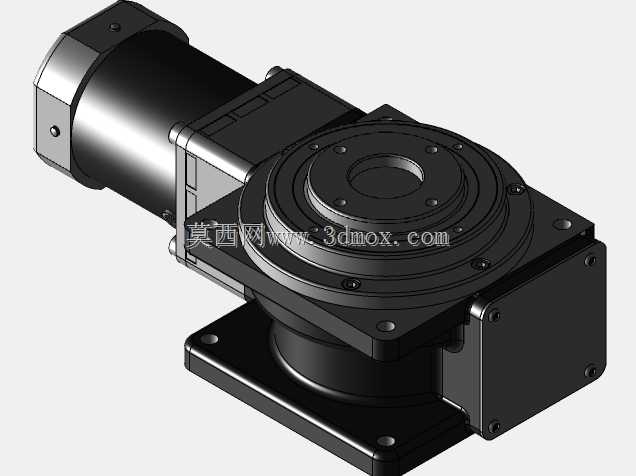

PDW16F重载电动回转驱动转盘结构

　　在自动化装配线、多工位检测设备、精密焊接变位机这类需要工位精准切换的场景里，这类侧装驱动式电动转盘是工位回转动作的核心执行部件，区别于传统顶部直连电机的回转台，它将驱动单元布置在转盘主体侧方，能大幅压缩设备竖直方向的安装空间，适配对整机高度有严格限制的紧凑型设备布局。从结构设计逻辑来看，这款转盘采用交叉滚柱轴环作为回转支承核心，相比普通推力球轴承，它能同时承受轴向载荷、径向载荷与倾覆力矩，在单侧挂载工装夹具、工件重心偏离回转中心的工况下，依然能保持稳定的回转精度，不会出现卡滞或回转间隙放大的问题。侧方的驱动单元通过高精度斜齿轮与转盘外圈的齿圈啮合，传动过程中啮合重合度高，传动噪音更低，反向背隙可通过侧方的偏心调节结构进行微调，

　　能满足不同精度要求的工位回转需求，常规工况下重复定位精度可控制在0.1度以内，完全能覆盖装配、检测、上下料这类常规自动化工序的精度要求。安装边界方面，转盘主体采用方形法兰安装基座，基座四个角预留了沉头安装孔，可直接通过内六角螺栓固定在设备机架的安装平台上，不需要额外制作转接法兰，降低了设备集成的加工成本；顶部的回转输出法兰采用同心圆定位止口设计，配合端面的螺纹安装孔，能快速实现工装夹具的定位安装，避免工装安装偏心带来的回转抖动问题。驱动单元的输出端与转盘齿圈的啮合位置设置了密封防护结构，能阻挡车间环境里的金属切屑、粉尘进入啮合区域，延长齿轮副的使用寿命，日常维护只需要定期通过注油杯补充润滑脂即可，不需要频繁拆解检修。

　　在实际选型适配时，需要根据工位挂载的总重量、工件重心偏移距离、回转节拍速度来确认负载冗余，这款结构的驱动端预留了标准电机安装接口，可根据需求搭配不同功率的伺服电机或步进电机，实现任意角度分度、连续回转、多工位停驻等不同的动作逻辑，适配3C电子装配、小型零部件焊接、五金件加工上下料等多种生产场景的回转需求。
