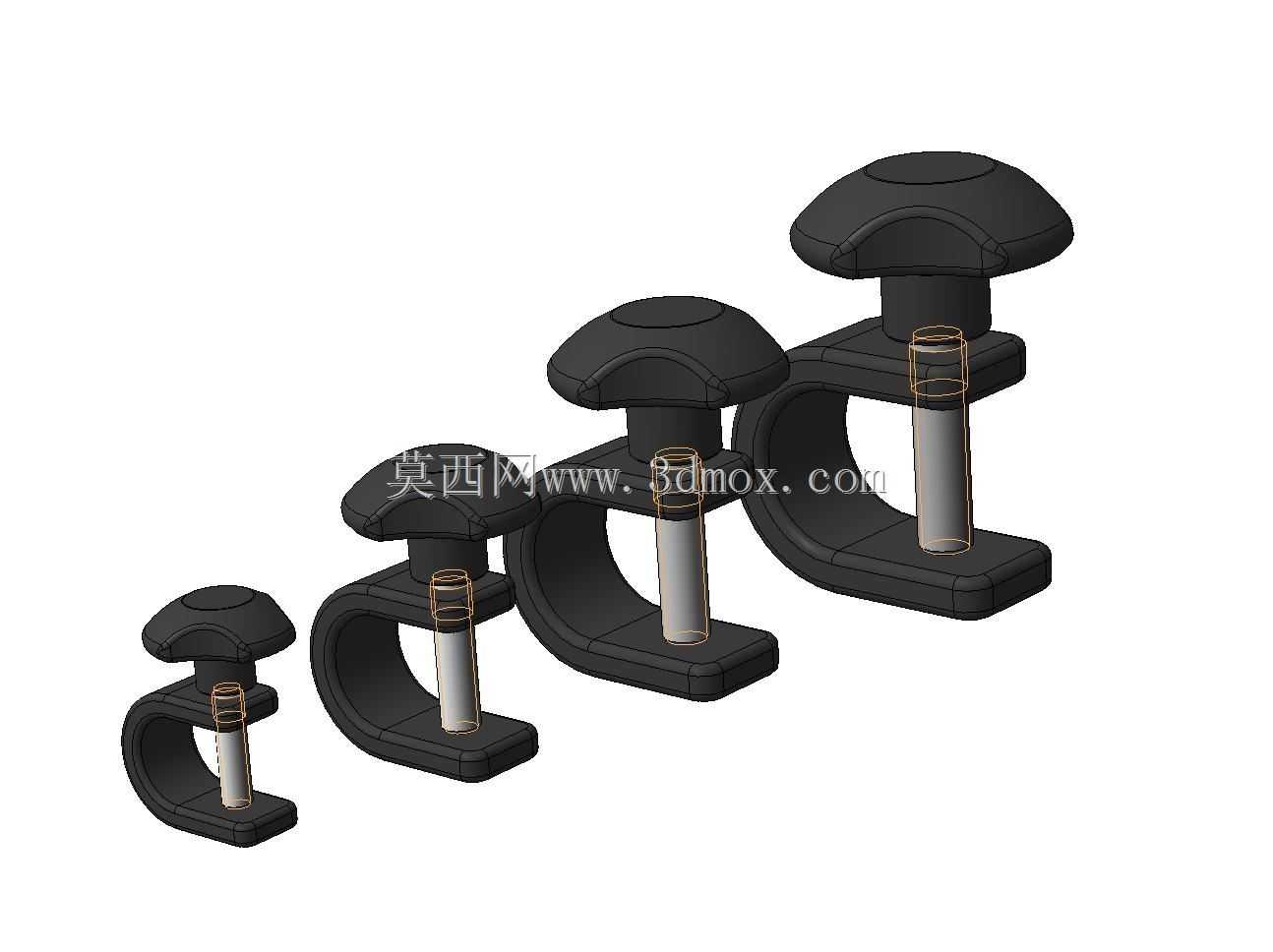

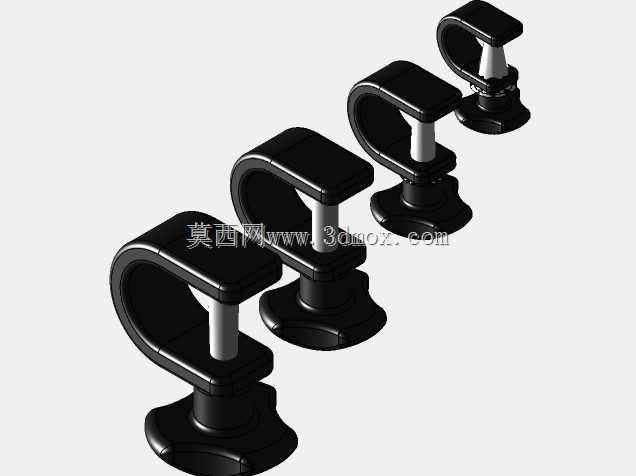

多规格C型快装夹持固定套件结构

　　这套夹持组件在日常设备装夹场景里适配性极强，小到桌面工位的小型传感器支架固定、工位辅助治具的快速定位，大到轻型管线的临时布设、外设附件在圆管/方管型材上的挂载都能覆盖，同系列做了四个尺寸梯度的规格，就是为了匹配不同直径的被夹持杆件、不同厚度的安装基板，不用单独定制夹块就能覆盖常规小载荷装夹需求。

　　从结构设计逻辑来看，整体采用C型开口的基座作为主体受力结构，这种开口形式不用完全穿套被装配件，侧向就能卡入安装位，比闭环抱箍的安装效率高很多，现场调整位置的时候不需要拆卸整条管线上的其他附件，松掉顶部的压紧旋钮就能滑动移位，对准位置后直接旋紧就能完成固定，对现场运维、临时改线的场景非常友好。顶部的旋钮做了大直径的蝶形防滑帽，徒手就能施加足够的锁紧力矩，不需要额外借助扳手等工具，操作门槛很低，哪怕是没有装配经验的人员也能快速完成装拆。

　　压紧螺杆和C型基座之间做了防脱限位结构，螺杆完全旋松的时候也不会从基座上脱落，避免小零件在装配现场掉落遗失，这点在高空作业、狭小空间装配的场景下实用性很强，能减少不必要的零件损耗和找件时间。C型基座的夹持面做了微弧处理，不管是夹持平面的板材还是圆弧面的圆管，都能形成足够的接触面积，不会出现点接触压伤被夹持件表面的问题，也能避免锁紧后出现滑移偏转的情况。

　　安装边界上，最小规格的夹件可适配直径10mm以内的圆管或者厚度8mm以内的平板，最大规格可适配直径30mm左右的圆管或者25mm厚度的安装板，整套组件的夹持力满足5kg以内的静载荷挂载需求，适合轻型附件的固定场景，不适合大载荷、强振动的重载工况。设计的时候特意把四个规格的安装接口尺寸做了统一，顶部的挂载螺孔规格一致，同一款外接附件可以根据现场的安装杆件尺寸选择对应规格的夹件，不用额外调整附件的连接结构，能大幅减少非标设计的重复工作量。整个组件没有多余的复杂结构，所有受力部位都做了圆角过渡，避免应力集中导致的基座断裂，注塑成型的话也能保证脱模顺畅，量产的良率更高，日常使用中也不会有尖锐边角划伤操作人员的隐患。
