带管路布局的车用涡轮增压器三维设计

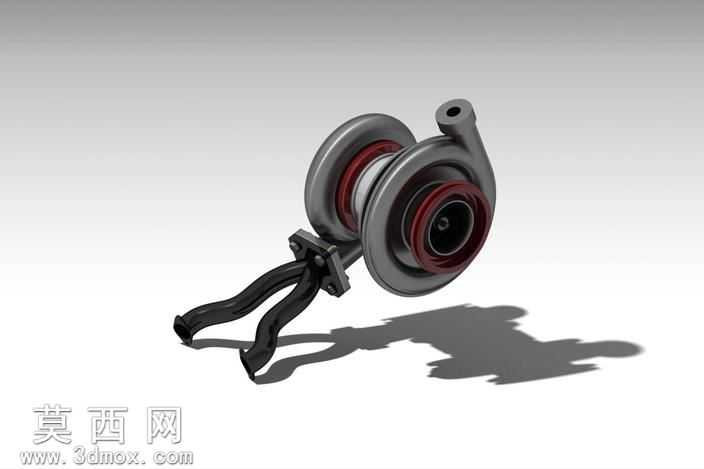

本作品为带配套管路布局的涡轮增压器三维设计模型，建模过程严格遵循车用涡轮增压器的实际工程结构比例，在三维建模软件中通过参数化草图绘制、特征拉伸、旋转、扫掠、布尔运算等操作完成全结构搭建。模型完整还原了涡轮增压器的核心组成部分，包括涡轮壳体、压气机壳体、内部叶轮组件、轴承支撑结构以及配套的连接管路，各部件间的装配关系完全符合实际产品的装配逻辑，可清晰展示涡轮端与压气机端的同轴布局、管路与壳体的连接定位结构。渲染阶段采用金属材质为主的材质体系，为壳体部件赋予哑光铸钢材质，还原涡轮增压器实际生产中铸造壳体的金属质感与细微表面肌理，为内部叶轮部件赋予高亮抛光金属材质，区分不同功能部件的视觉差异，连接管路则采用耐高温金属材质表现，通过材质参数的调整还原管路表面的氧化质感与结构细节。灯光布置采用三点布光结合环境HDR贴图的方式，主光源从侧上方投射，突出模型的轮廓结构与曲面转折，辅助光源补充暗部细节避免结构死黑，环境光提供均匀的基础照明，最终渲染出的模型带有自然的投影效果，清晰呈现各部件的空间位置关系。设计过程中重点考量了涡轮增压器的气动结构合理性，涡轮端与压气机端的流道曲面采用平滑过渡设计，减少气流通过时的阻力损失，连接管路的走向布局充分参考实车布置场景，预留了与发动机排气端、进气端连接的接口结构，轴承部位的细节结构完整还原，可用于动力系统原理展示、结构教学演示等场景，模型的各部件均为独立可编辑的特征结构，支持后续的参数调整与结构优化。
