弧形排布多辊组金属板送料驱动装置

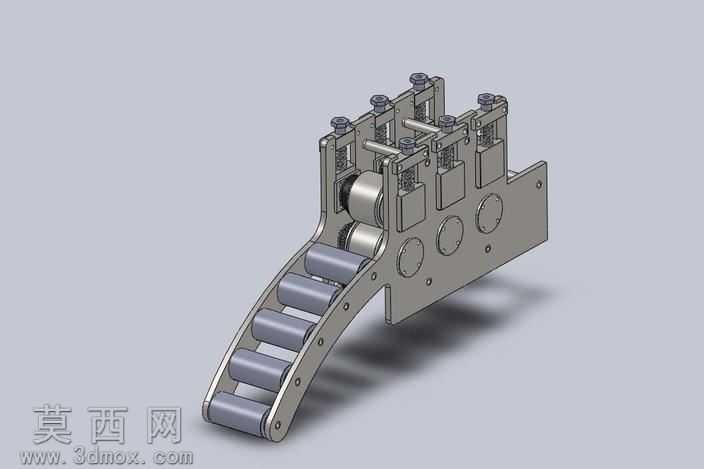

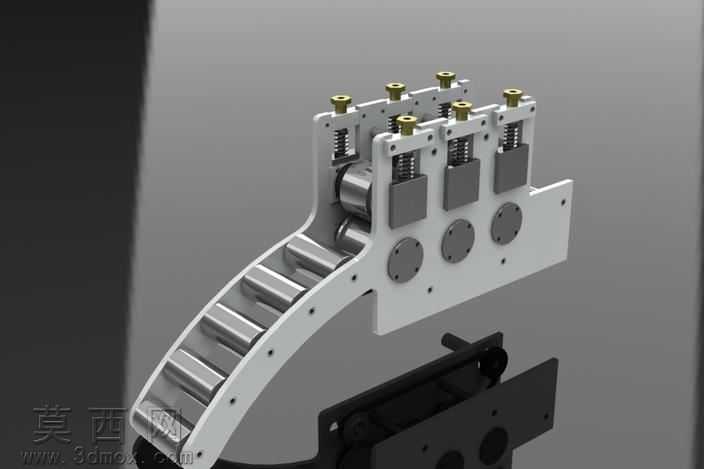

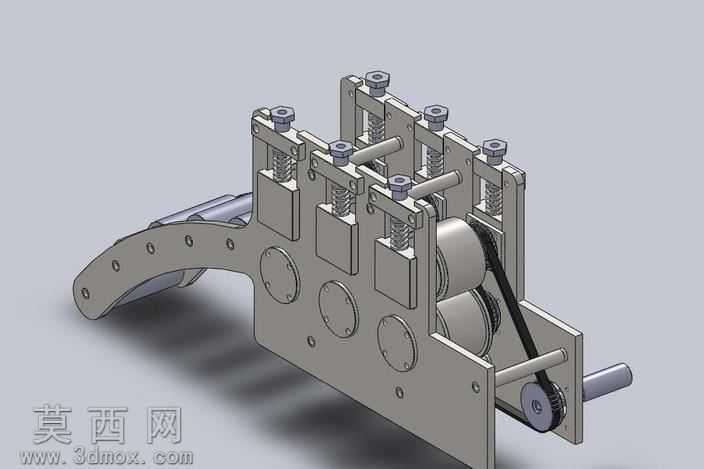

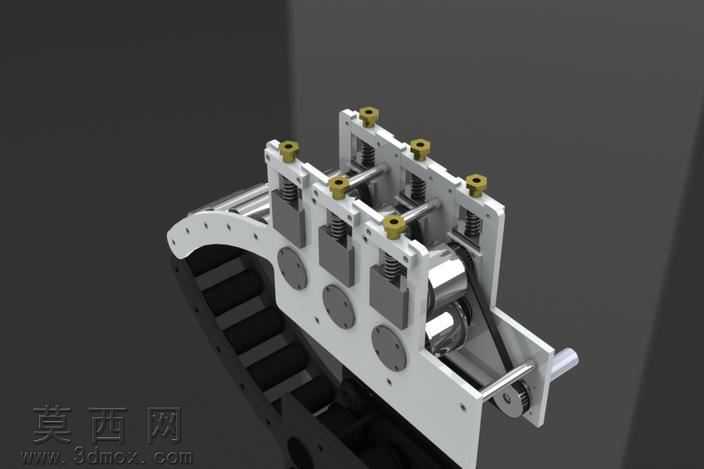

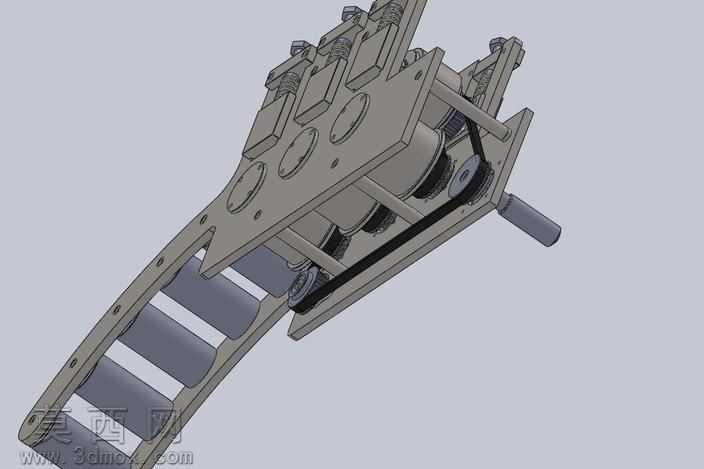

本模型为弧形排布多辊组金属板送料驱动装置，采用SolidWorks完成全参数化三维建模，建模过程中对每一处装配结构做了严谨的干涉检查，确保各运动部件无碰撞、配合公差符合机械设计常规要求。模型整体采用弧形安装基座作为承载主体，基座上沿弧形轨迹等距排布六组独立压辊单元，每组压辊单元均配置独立的弹簧压紧结构，通过顶部的调节螺帽可调整弹簧预紧力，以此适配不同厚度的金属板材输送需求，保证压辊与板材表面的接触压力均匀稳定，避免送料过程中出现打滑、板材表面压痕过深的问题。模型的渲染阶段采用哑光金属材质模拟基座与辊架的加工金属质感，弹簧部件做了金属镀锌的亮面材质处理，传动带采用哑光黑色橡胶材质，调节螺帽做了黄铜色金属材质区分，整体渲染光影柔和，清晰展现各部件的装配层次与结构细节。结构设计上，驱动端采用同步带传动结构将动力传递至各主动辊，弧形的走料轨迹可适配特定生产线上的弧形送料路径需求，相比传统直列式送料机构，该结构可在有限空间内完成板材的转向输送，同时多组压辊的排布可增大与板材的接触面积，提升厚金属板输送过程中的驱动力稳定性。设计思路围绕金属板材连续送料的工况需求展开，充分考虑了易损件的拆装便捷性，压辊部件可单独拆卸更换，弹簧压紧结构可根据板材材质特性灵活调整压紧力，兼顾了不同规格金属板材的送料适配性，整体结构紧凑，传动路径清晰，可作为金属加工生产线送料工位的设计参考。
