便携电击防护装置外观结构三维设计

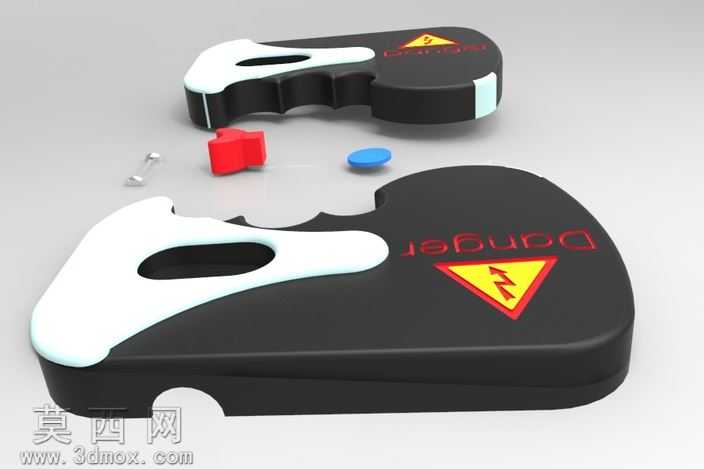

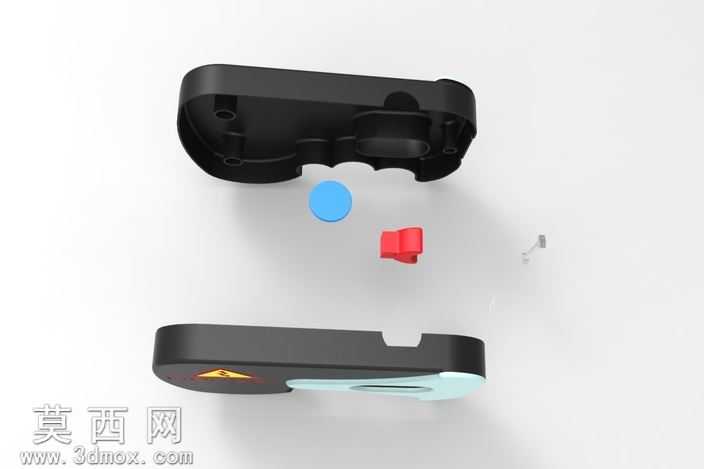

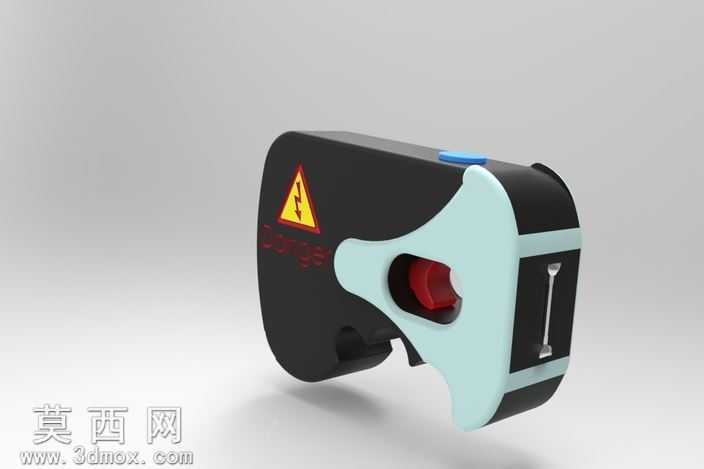

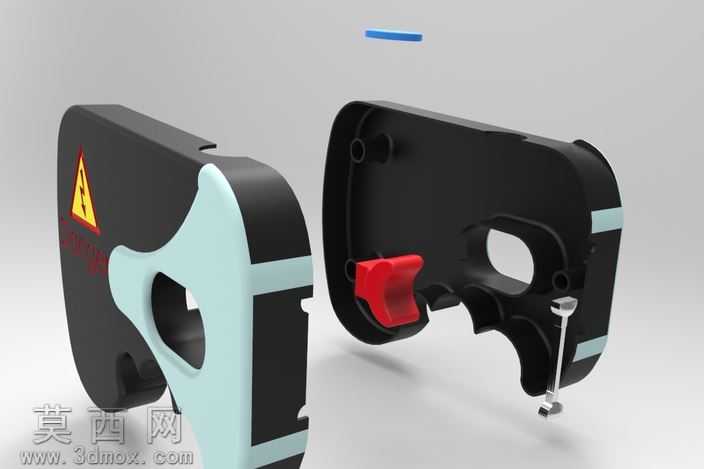

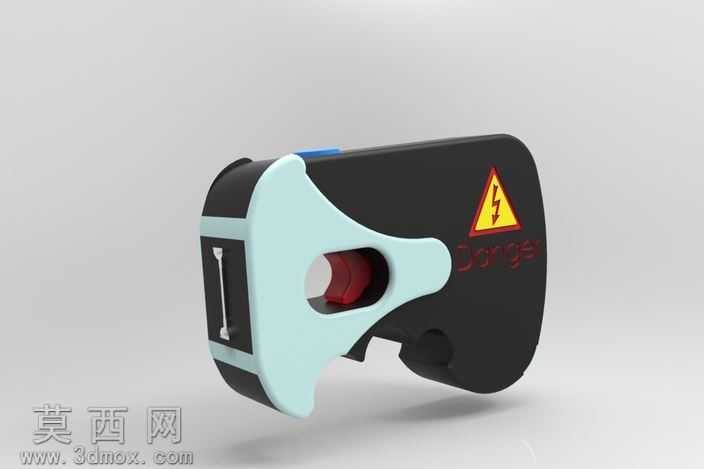

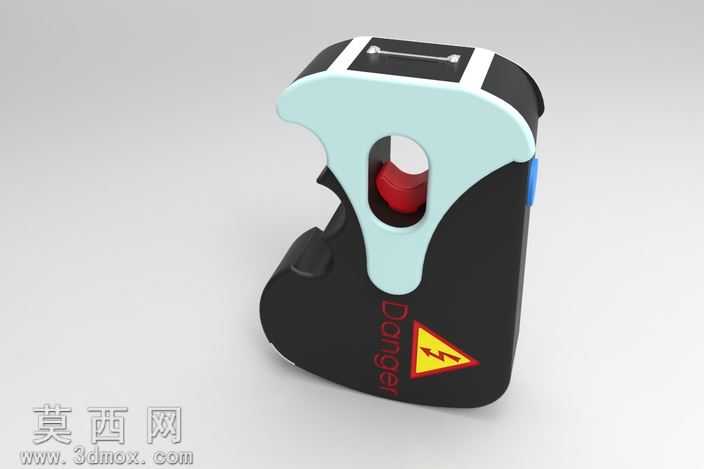

本作品为便携电击防护装置的三维设计成果，建模阶段依托参数化三维设计软件完成全结构搭建，首先通过草绘绘制装置的整体外轮廓，确定主体的不规则弧面造型基准，再通过拉伸、放样、曲面修剪等命令完成主体壳体的基础形态构建。外观部分采用双色拼接设计，主体握持区域做了贴合人手握持弧度的曲面处理，边缘位置全部做了圆角过渡处理，避免尖锐棱角带来的使用不适感，同时在装置侧面预留了触发按键的安装位，按键部分采用独立的实体建模，与壳体之间预留了合理的装配间隙，还原真实产品的装配关系。材质渲染阶段，装置主体黑色壳体部分采用哑光工程塑料材质，调整材质的粗糙度参数模拟磨砂塑料的细腻质感，握持侧的浅青色护板部分采用半哑光硬质塑料材质，与主体黑色形成清晰的视觉区分，触发按键采用亮红色硬质塑料材质，通过高饱和度的色彩起到功能提示作用，装置表面的高压警示标识采用贴图方式贴合在壳体对应位置，标识边缘做了轻微的凹凸处理模拟真实的丝印或模压效果，装置顶部的蓝色小按键同样做了独立的材质区分，还原细节处的设计。结构设计上，装置内部预留了电池仓、高压发生模块的安装空间，壳体的拼接位置设计了卡扣结构，通过布尔运算完成卡扣的卡槽与凸台的配合建模，保证上下壳体可以实现无螺丝的卡扣式装配，侧面的挂孔位置做了加厚处理，提升挂装使用时的结构强度。整体设计思路围绕便携实用的核心需求展开，在保证内部功能模块有充足安装空间的前提下，尽可能压缩装置的整体体积，弧面造型既提升了握持的贴合度，也让外观更具设计感，渲染阶段采用柔和的影棚布光，通过多角度的光源布置突出装置的曲面轮廓与材质质感，阴影部分做了柔化处理，让最终的渲染效果更贴近真实产品的展示效果，所有结构细节都按照真实产品的生产工艺做了合理性校验，避免出现无法开模生产的不合理结构，各部件之间的装配间隙都控制在合理范围内，保证三维模型可以直接用于后续的结构验证与外观展示使用。
