自动化工作站底站机架工装结构设计

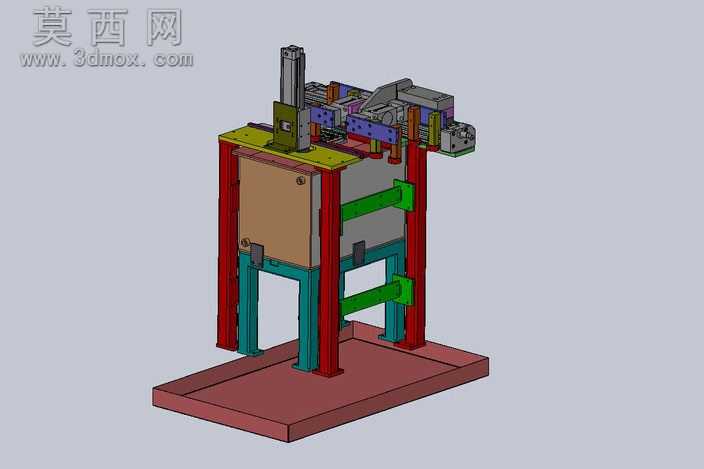

本模型为自动化工作站配套底站支撑结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配公差规范，对每一处连接结构都做了干涉校验，确保各部件装配后无错位、无碰撞。模型整体采用分层式框架结构设计，底部为厚重的矩形安装底板，采用哑光暗红金属材质模拟喷涂钢板质感，保证整体设备放置的稳定性，可有效抵消上部作业机构运行时产生的振动。主体支撑框架采用四根立式红色方钢型材作为主承重立柱，立柱之间搭配青绿色横向加强筋做结构加固，横向筋板与立柱采用螺栓紧固的连接方式，既保证框架整体的结构刚性，也方便后期拆装维护。框架中部设置棕褐色箱体安装位，预留了充足的电气元件、气路组件安装空间，箱体与框架之间设置定位销孔，可实现快速定位安装。框架上部为功能机构安装平台，平台表面做了安装孔阵列设计，可适配不同规格的执行组件，平台上方搭载的多组功能模块分别采用不同配色区分材质属性，紫色部件模拟表面氧化处理的铝合金安装板，银灰色部件模拟机加工钢制传动组件，黑色部件模拟工程塑料材质的防护与导向件，各部件材质质感区分清晰，渲染效果贴合工业设备真实外观。设计过程中充分考虑了底站的承重需求与拓展性，主立柱的型材选型经过承重校核，可承载上部多组执行机构的总重量，横向加强筋的排布位置经过力学优化，可避免框架长期承重出现形变。上部安装平台的孔位采用通用化设计，可根据不同的工艺需求更换上部执行组件，无需对底站主体结构做改动，大幅提升了该底站的适配范围。整体结构走线、气路排布预留了专用通道，可将电气线路、气动管路隐藏在框架内部，既提升设备整体整洁度，也可避免管线外露造成的安全隐患。模型各零件参数均可编辑，可根据实际使用场景调整整体尺寸、型材规格与安装孔位，适配不同规格的自动化工作站搭建需求，整体结构设计兼顾刚性、稳定性与实用性，符合工业现场设备的使用要求。
