SolidWorks工程图创建与修改实操教程

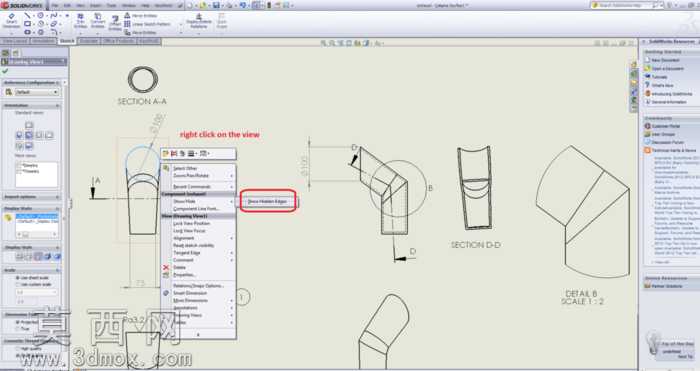

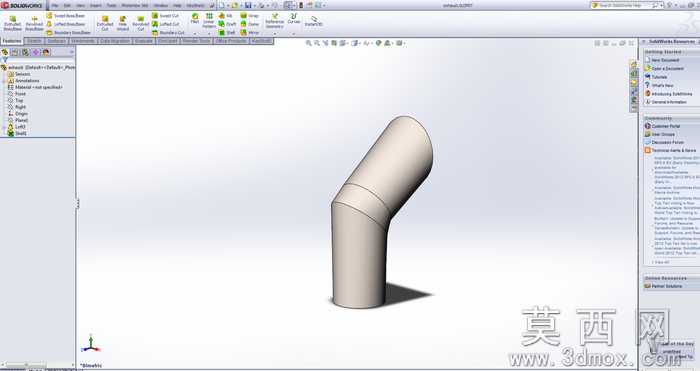

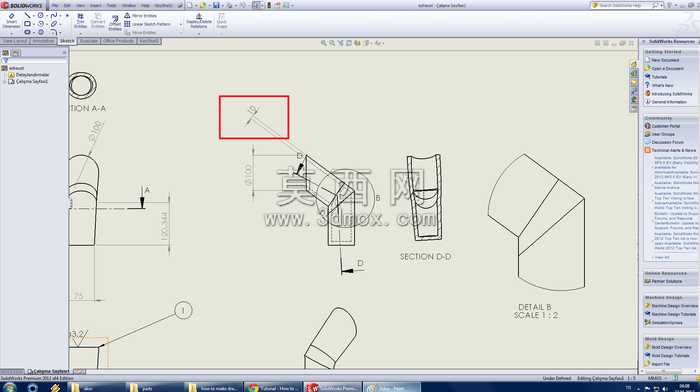

本教程围绕三维设计完成后的工程图输出环节展开，聚焦工程图文件的规范创建与高效修改方法，帮助使用者打通三维模型到二维生产图纸的转化链路。在建模完成后启动工程图模块，首先需要匹配对应标准的图纸模板，预设好图幅大小、投影类型、标题栏字段、标注样式等基础参数，避免后续反复调整格式。创建基础视图时，需先选定能够清晰展现零件主体结构的主视方向，再基于投影关系自动生成投影视图，针对零件上的斜向结构，可通过辅助视图功能垂直于斜面生成投影，完整展现倾斜部位的真实轮廓；针对内部腔体、孔道等隐藏结构，可通过剖视图功能创建全剖、半剖或局部剖视，剖切路径可根据结构走向灵活绘制，确保内部结构表达清晰且不破坏外部轮廓的完整性。对于零件上尺寸较小、常规视图下难以清晰标注的局部特征，可通过详图工具放大指定区域，设置合适的放大比例后放置在图纸空白区域，方便标注细节尺寸与加工要求。在标注环节，可直接调取三维模型中预设的参数，自动生成尺寸标注、形位公差、表面粗糙度等工程符号，标注过程中需注意调整标注位置，避免线条交叉、文字重叠，保证图纸整洁易读。修改环节支持参数联动，当三维模型的尺寸、结构发生调整时，工程图中的对应视图、标注会自动同步更新，无需手动逐一修改，大幅降低改图工作量；同时也支持手动调整视图比例、剖切范围、标注样式，针对特殊加工要求可添加自定义注释与技术要求。整个流程遵循机械制图国家标准，兼顾出图效率与图纸规范性，能够帮助使用者快速掌握从三维模型到合格生产工程图的完整操作方法，避免常见的视图错误、标注遗漏问题，让输出的工程图能够直接用于生产加工环节的指导。
