带法兰盘结构的铸造凸轮轴结构设计

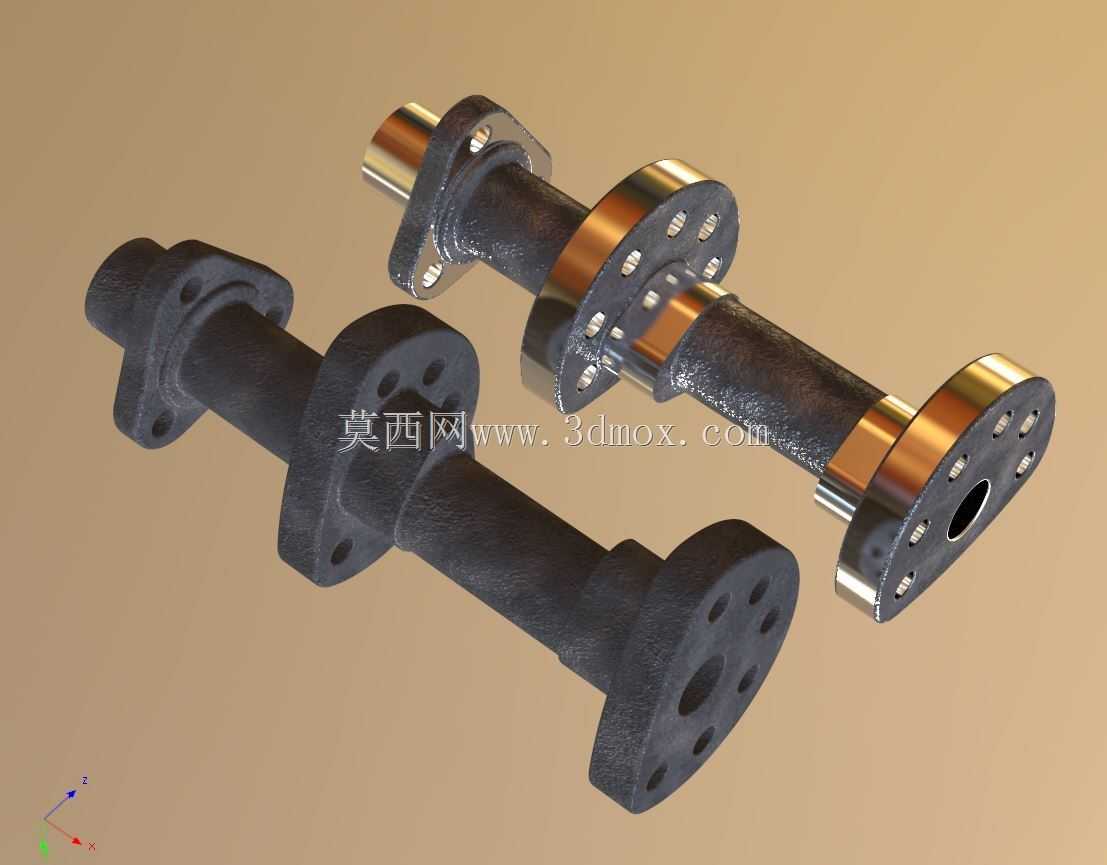

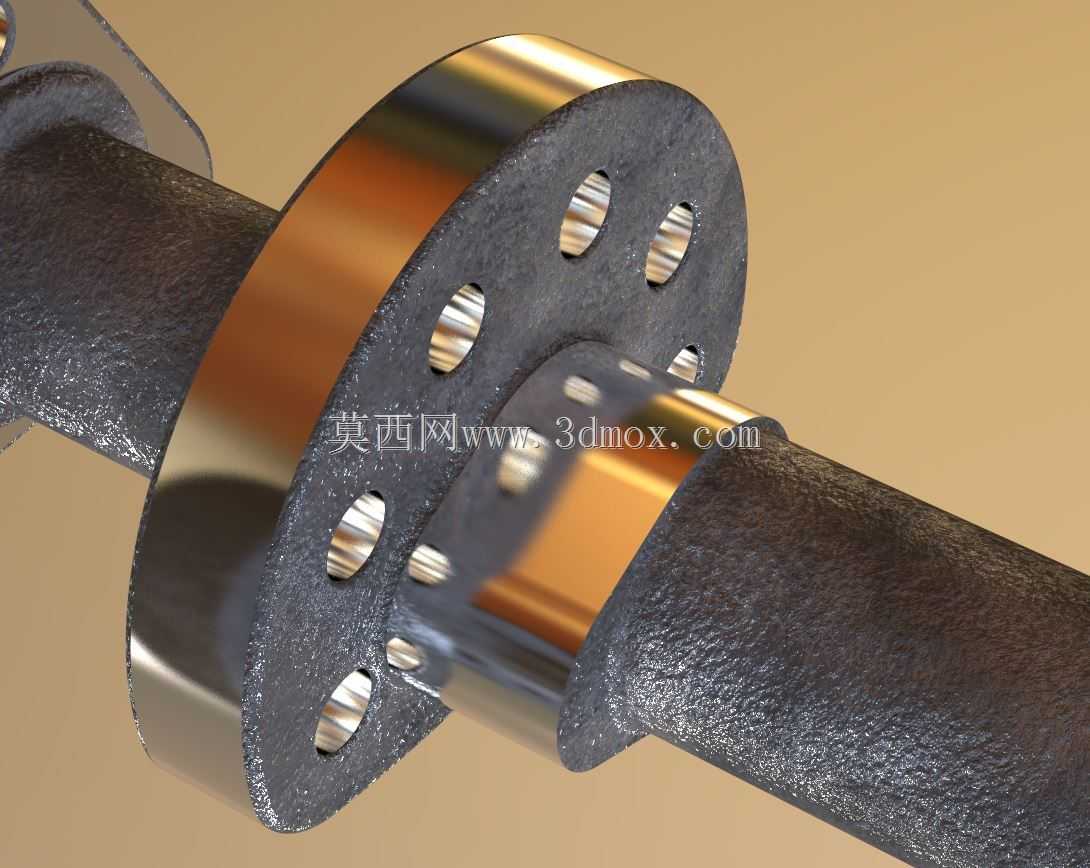

　　这款凸轮轴采用铸造成型后机加工的工艺路线制作，主体轴身保留铸造毛坯的粗糙肌理，配合轴颈、安装法兰部位做精加工处理，适配内燃机、自动化分度机构等需要将旋转运动转化为规律往复直线运动的工况场景。从安装边界来看，轴身的同轴度公差控制在0.02mm以内，中间的多孔法兰盘为安装定位结构，法兰端面上的通孔沿圆周均布，用于穿装固定螺栓实现与驱动端部件的刚性连接，法兰两侧的精加工轴颈为轴承配合位，表面粗糙度达到Ra1.6，满足滚动轴承的装配压装要求，避免运行过程中出现轴颈偏磨、轴承跑外圈的故障。设计过程中优先考虑了铸造工艺的脱模可行性，轴身所有转折位置均做了铸造圆角处理，避免应力集中导致的铸件开裂，同时精加工区域预留了2mm的单边加工余量，

　　兼顾铸造毛坯的尺寸公差与机加工的材料去除效率。在功能特性上，凸轮轴的工作型面经过高频淬火处理，表面硬度达到HRC55-60，能够承受挺柱部件长期往复接触的磨损，轴身内部未设计通油孔道的轻量化结构，适配中小功率、润滑条件良好的传动场景，整体结构的动平衡等级按照G6.3级设计，法兰端面上的小孔同时兼顾动平衡去重的工艺需求，在完成机加工后可通过小孔去除多余材料实现整轴的动平衡校准。实际装配时，轴的两端轴颈分别对应支撑轴承位，法兰端面与驱动齿轮或正时链轮的端面贴合，螺栓穿装后按照对角拧紧的工艺要求施加预紧力，即可保证动力输入的同轴度，避免运行过程中出现凸轮型面升程偏差，导致配套的从动件动作时序错位。不同于分体式组装的凸轮轴结构，

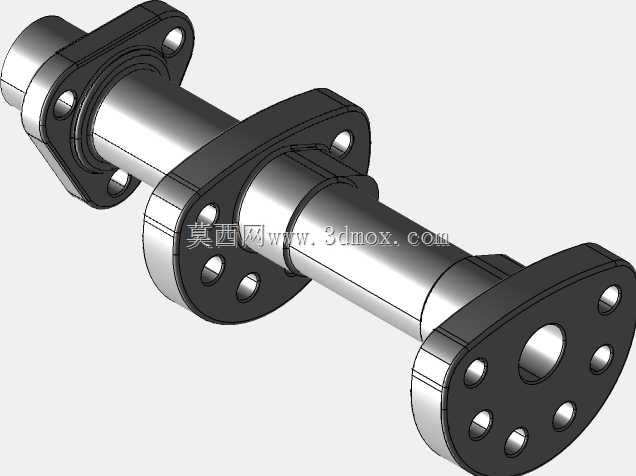

　　这款一体铸造的凸轮轴结构刚性更强，能够承受更高的冲击载荷，适合固定工况的专用设备使用，无需定期检查凸轮片的紧固状态，后期维护成本更低。建模过程中对铸造拔模斜度、加工退刀槽、圆角过渡等工艺细节做了完整还原，能够直接用于铸造工艺的模具制作参考，也可作为机加工工序的工装设计依据，轴的各段直径尺寸、法兰厚度、孔位分布均符合常规机械传动的安装尺寸规范，可直接适配同规格的标准轴承、固定螺栓等通用配件，无需额外定制非标连接件。
