仿真LED电子蜡烛内部电路结构设计

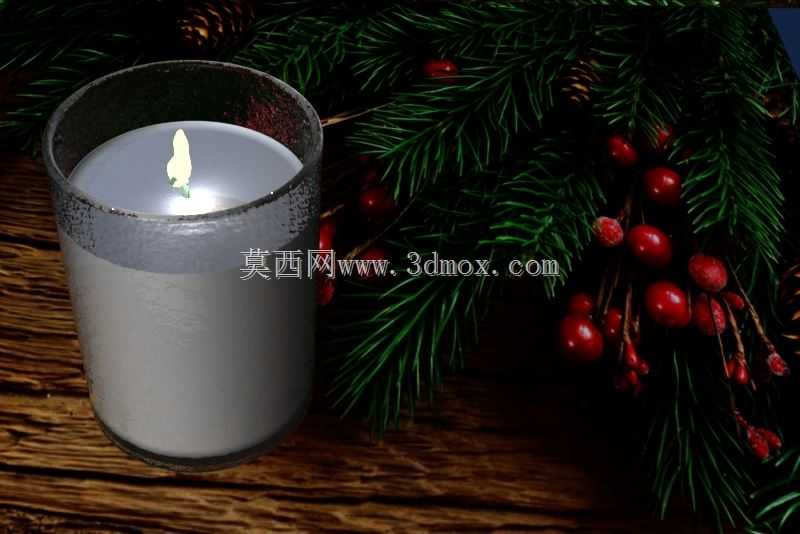

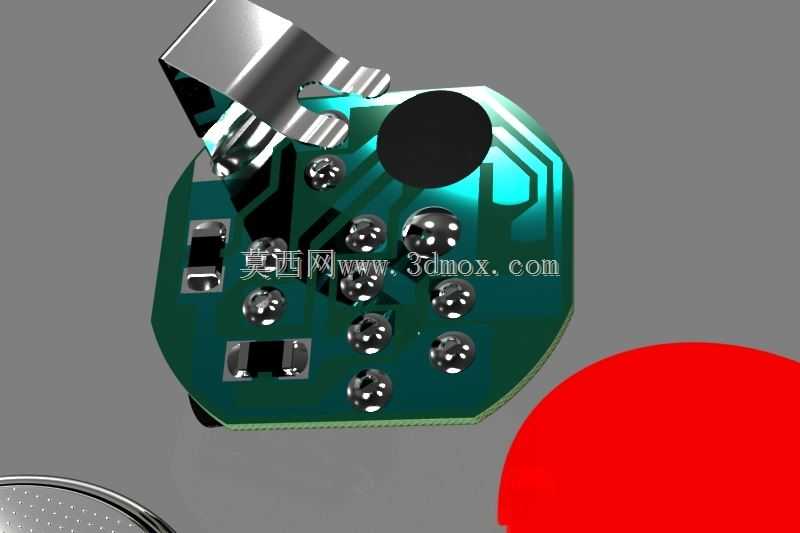

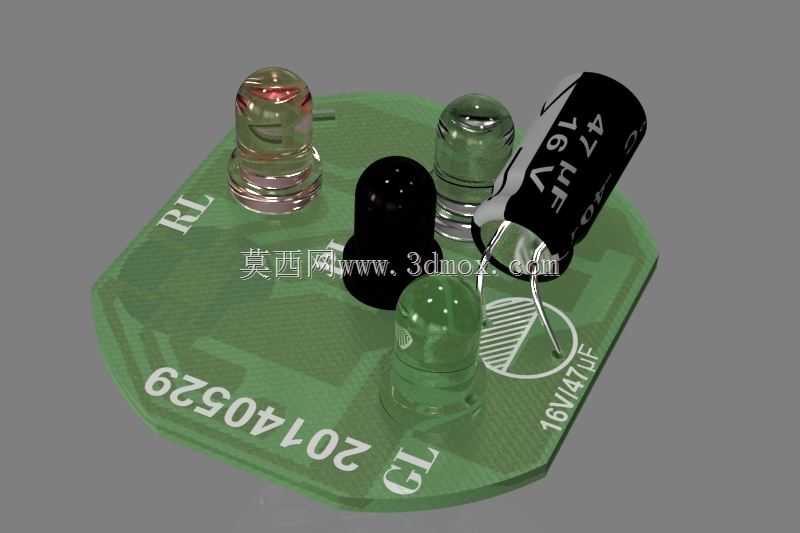

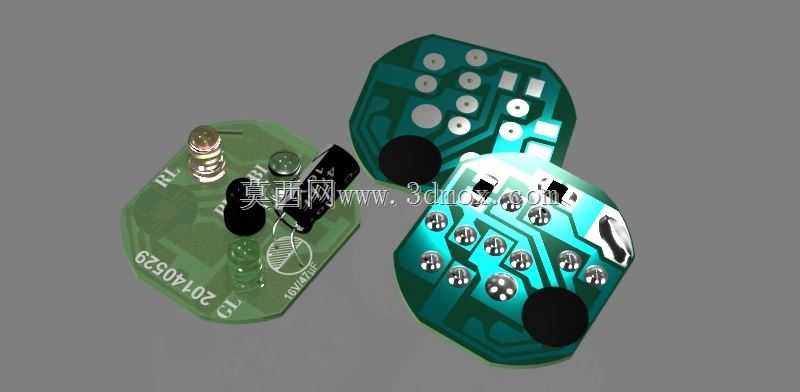

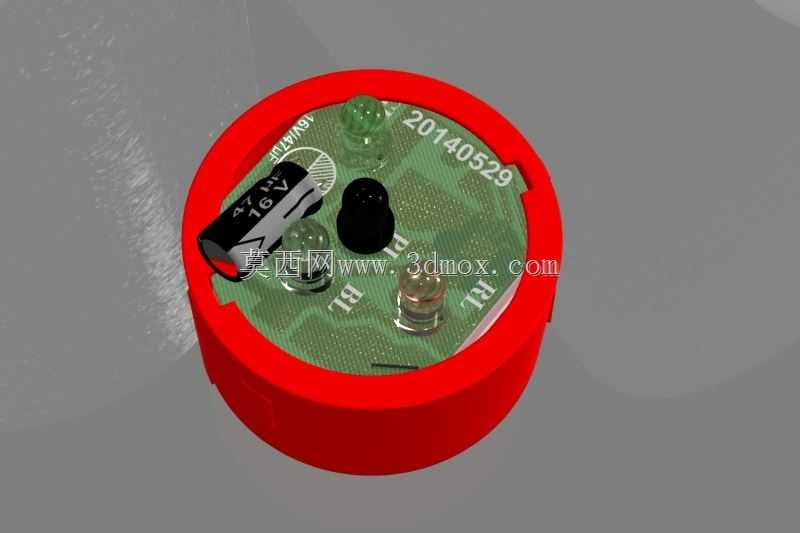

　　这款仿真LED电子蜡烛的结构设计，核心围绕替代传统明火蜡烛的使用场景展开，覆盖家居氛围营造、商业场所装饰、宗教活动陈设等多个对明火有管控要求的应用领域，从根源上规避了传统蜡烛燃烧带来的火灾隐患、蜡油滴落污染、燃烧时长受限等实际问题。整体采用圆形壳体作为承载基础，外壳选用阻燃级红色注塑材质，既匹配传统蜡烛的视觉认知，也能在电路出现异常时提供基础的绝缘防护，壳体边缘做了R0.8的圆角过渡，没有尖锐棱角，避免日常拿取时出现划伤。内部PCB板采用圆形裁切，完全适配壳体内腔的安装边界，板上集成了多颗不同发光角度的LED灯珠、红外接收元件、轻触按键以及供电电池座，元器件布局充分考虑了内部空间的利用率，电池座设置在PCB板边缘位置，

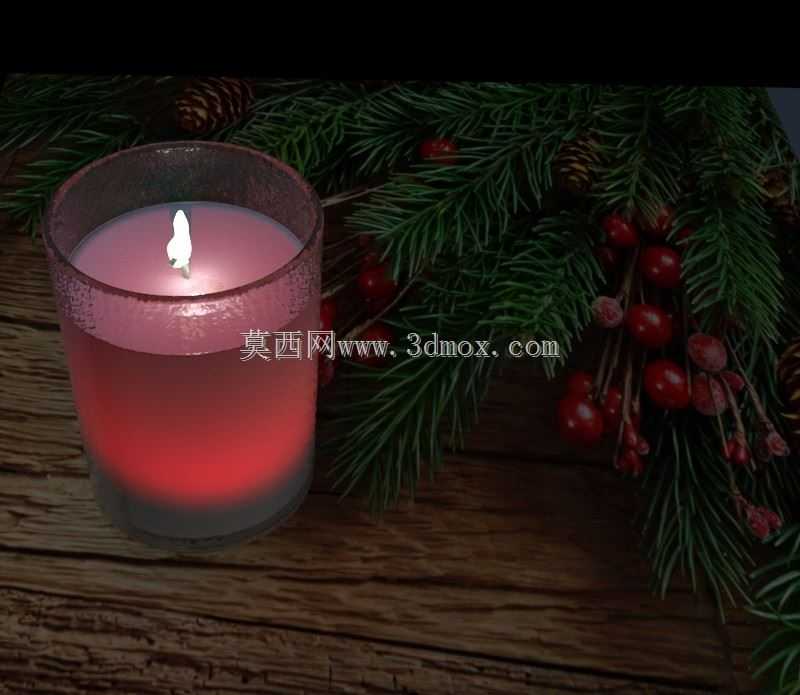

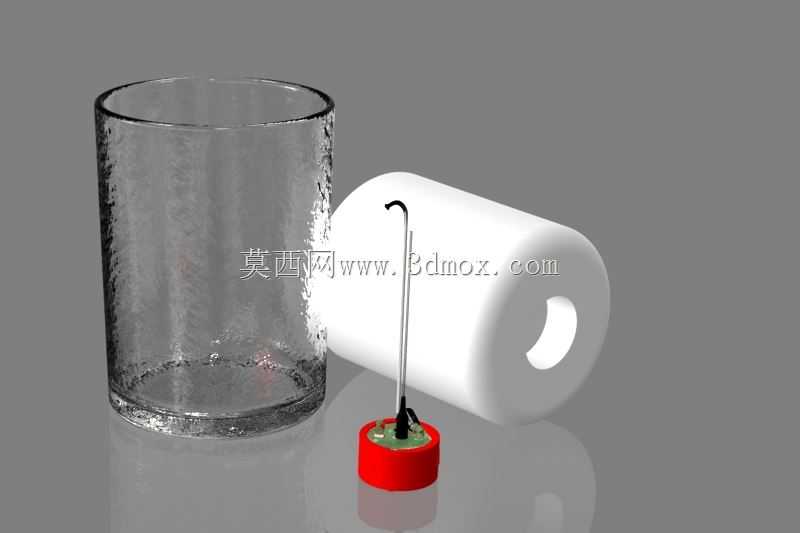

　　更换电池时无需拆解全部内部结构，只需打开底部端盖即可完成操作，降低了日常维护的难度。设计过程中没有采用常规的直射式LED发光方案，而是预留了光纤导光的安装位，通过光纤将LED发出的光线传导至模拟烛芯的位置，配合电路内置的光线波动控制逻辑，让输出的光线呈现出类似真实烛火的自然摇曳效果，避免了普通电子蜡烛光线生硬、仿真度不足的问题。PCB板上预留的红外接收元件，可匹配外部遥控装置实现开关、亮度调节、闪烁模式切换的功能，适配不同场景下的照明氛围需求，板载的轻触按键则作为本地控制的冗余设计，在遥控器遗失或电量不足时仍可正常操作设备。电路部分的走线全部做了沉金处理，提升元器件焊接的可靠性，所有元器件的焊接高度都控制在壳体内部的安全高度范围内，

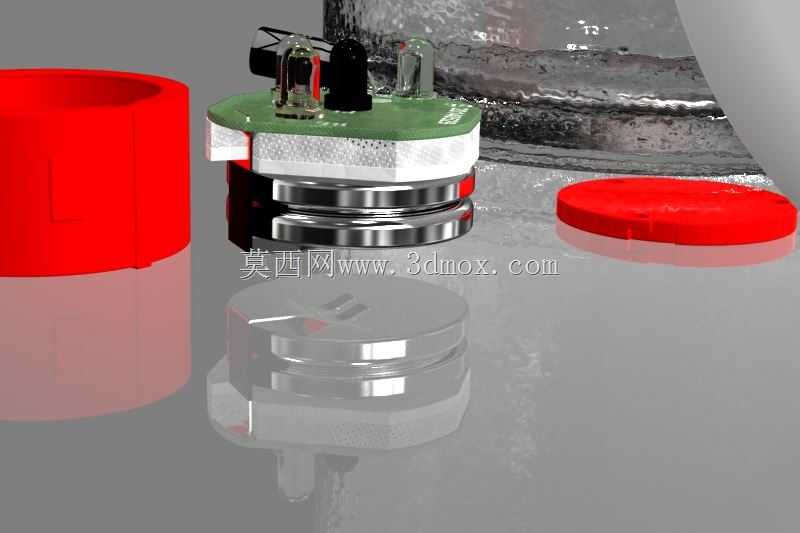

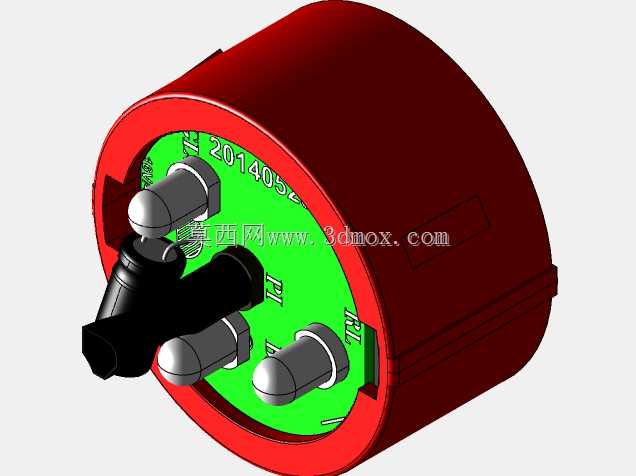

　　不会出现元器件顶到上下端盖的装配干涉问题，壳体与内部PCB板之间设置了两个定位卡扣，装配时无需额外打胶即可固定PCB板的位置，减少装配工序的同时也方便后续的维修拆解。供电部分兼容常规的16V纽扣电池供电，低功耗的电路设计可支持长时间连续工作，相比传统蜡烛的单次燃烧时长有明显提升，也不会产生燃烧废气或烟尘，适合在密闭的室内空间长期使用。
